5. PDW PRG-XPF-1.0S
162 XPF 编程手册

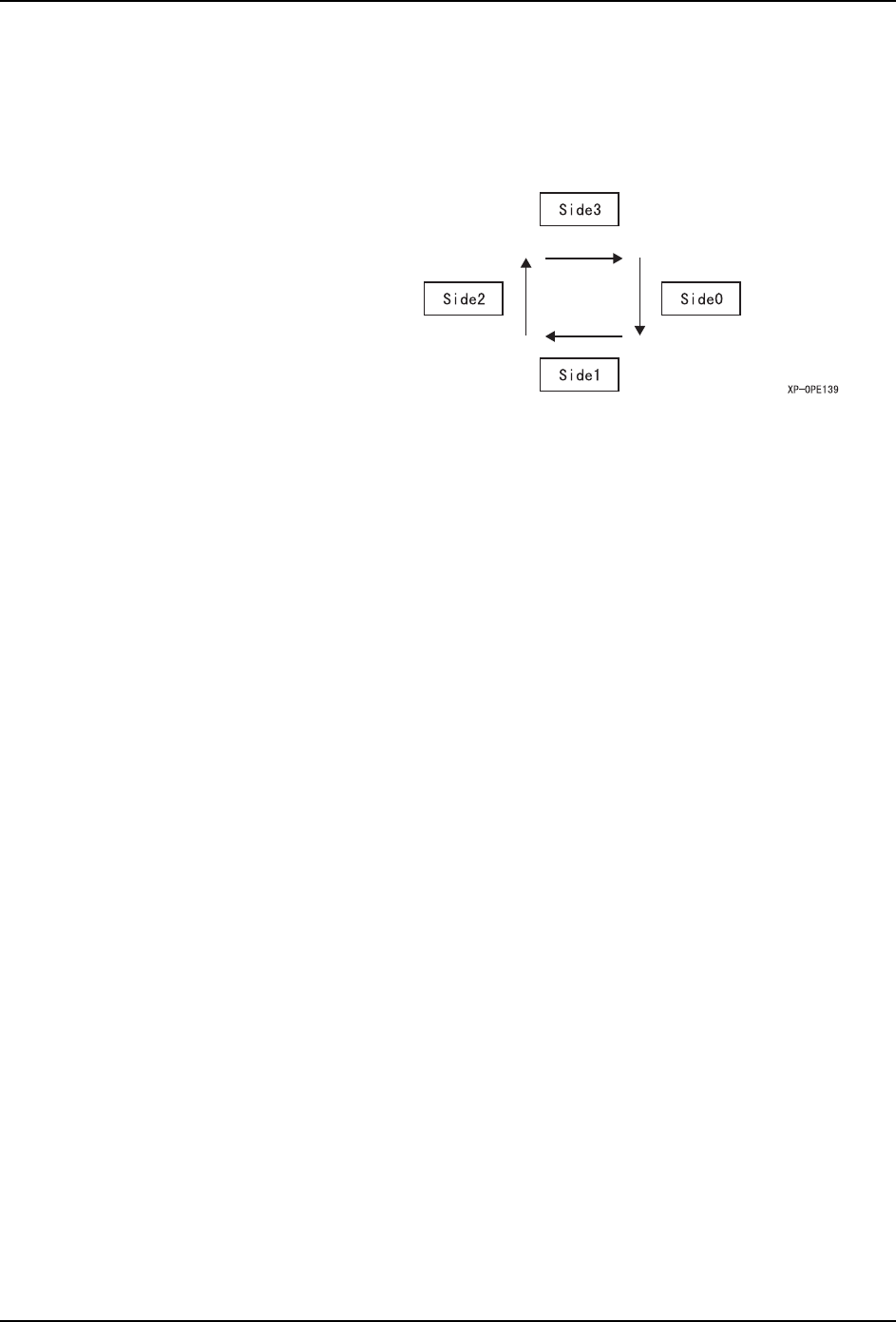

Side No. 可以变更选择中的要素的 Side 的号码。（0 ～ 3）
如下图所示以箭头的方向为基准。
引脚数 : 以一个要素为单位输入引脚数。（1 ～ 16）
X 位置，Y 位置 : 显示要素的基准单位。拖动手柄后显示的数值也变化。
按下按键后进行影像处理，自动设定 X、Y 的数值。（-
99.99 ～ 99.99）
位置公差 : 设定引脚弯曲的公差值 （LeadCenterTolerance）。（0.000
～ 99.999）
间距 : 设定引脚的间距。拖动手柄后间距自动地变更。
按下按键后进行选择的要素的影像处理，显示出间距的平
均值。（0.000 ～ 99.999）
引脚宽度 : 输入引脚的宽度。拖动手柄后宽度自动地变更。
按下按键后进行选择的要素的影像处理，显示出引脚宽度
的平均值。（0.000 ～ 99.999）
引脚长度 : 输入引脚的长度。拖动手柄后长度自动地变更。
按下按键后进行选择的要素的影像处理，显示出引脚长度
的平均值。（0.000 ～ 99.999）
长度公差 : 设定引长度的公差值 （LeadCenterTolerance）。（0.000
～ 99.999）
[｝] 按键 : 进行设定的要素的影像处理，一次性处理要素中心位置·
引脚间距·引脚宽度并显示数值。
[ 复制 ] 按键 : 复制选择的要素数据。
（复制数据：位置公差值、宽度、长度、Result、长度公差
值、间距）
[Result] 按键 : 设定选择的要素数据的 Result 信息。
PRG-XPF-1.0S 5. PDW
XPF 编程手册 163

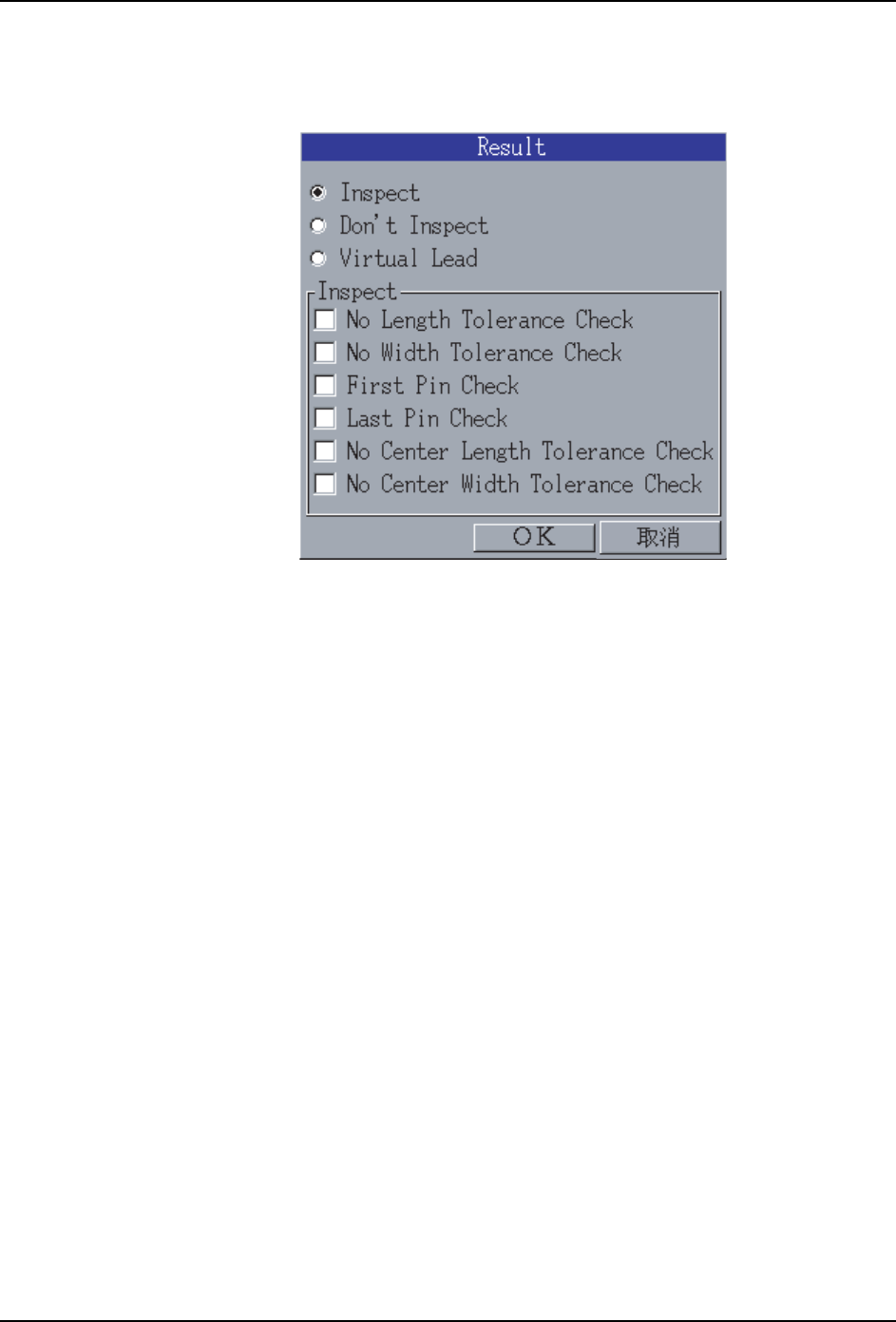

5. 设定引脚影像处理时候的检查内容 (Result)。
在 [ 引脚要素 ] 对话框上按下 [Result] 按键后打开 [Result] 对话框，显示出引脚影像
处理时的检查内容。显示出当前的引脚的影像处理时候的检查内容。
a. 在 「Inspect」项的各项目，只有选择 [Inspect] 的时候有效。( 选择 [Inspect] 以
外时无效 )
Inspect 在影像处理时选择通常的元件。
Don't Inspect 不进行影像处理。
Virtual Lead 检查在元件数据中记载的引脚在不应该存在的范围
内确实没有引脚的功能。
「Inspect」栏
No Length
Tolerance Check
不进行引脚长度的误差检查。
No Width
Tolerance Check
不进行引脚宽度的误差检查。
First Pin Check 从左到右进行影像处理时最初找到的引脚的左边或
者从上到下进行影像处理时最后找到的引脚的下面
确实没有引脚的功能。
Last Pin Check 从左到右进行影像处理时最后找到的引脚的右边或
者从上到下进行影像处理时最后找到的引脚的下面
确实没有引脚的功能。
No Center length
Tolerance Check
不进行取入影像的引脚中心和从元件数据得到的影
像的引脚中心的长度误差检查。
No Center Width
Tolerance Check
不进行取入影像的引脚中心和从元件数据得到的影
像的引脚中心的宽度误差检查。
35*6
5. PDW PRG-XPF-1.0S
164 XPF 编程手册
结束模板编辑
要素的设定结束，要结束模板编辑，进行下面的操作。
操作步骤
1. 按下以下按键，进行影像位置补正。
2. 使用生成的要素进行影像处理。在影像处理后，显示出是否进行影像位置补正询问的信
息。
3. 按下以下按键。
a. 进行数据检查。数据检查的结果，有引脚宽度比间距大的要素时，不能保存编辑的要
素数据。此时出现以下的警告信息。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
35*
6
