PRG-XPF-1.0S 3. 创建生产程序例子 XPF 编程手册 65 2. 请输 入下面的数值到定位点名。 定位点名 :FM01 如下显示。 3. 选择 定位点的形状。 请按下画面的形状下有的按键。 因为显示出下面的画面， 请选择 「圆」 定位点 ( 「0」 )。 08PRG - 0062 E 08PRG - 0063 E
3. 创建生产程序例子 PRG-XPF-1.0S
64 XPF 编程手册
3.3 基准定位点数据的创建
说明关于基准定位点数据创建步骤。
基准定位点使用以下内容。
3.3.1 操作步骤
1. 从［主画面］中顺序选择 [ 生产程序 ]、[ 编辑器 ]、[ 定位点 ]，显示 [ 定位点编辑 ] 画面。
White fiducial mark
φ 1.2mm
08PRG-0060E
08PRG-0061E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 65
2. 请输入下面的数值到定位点名。
定位点名 :FM01
如下显示。

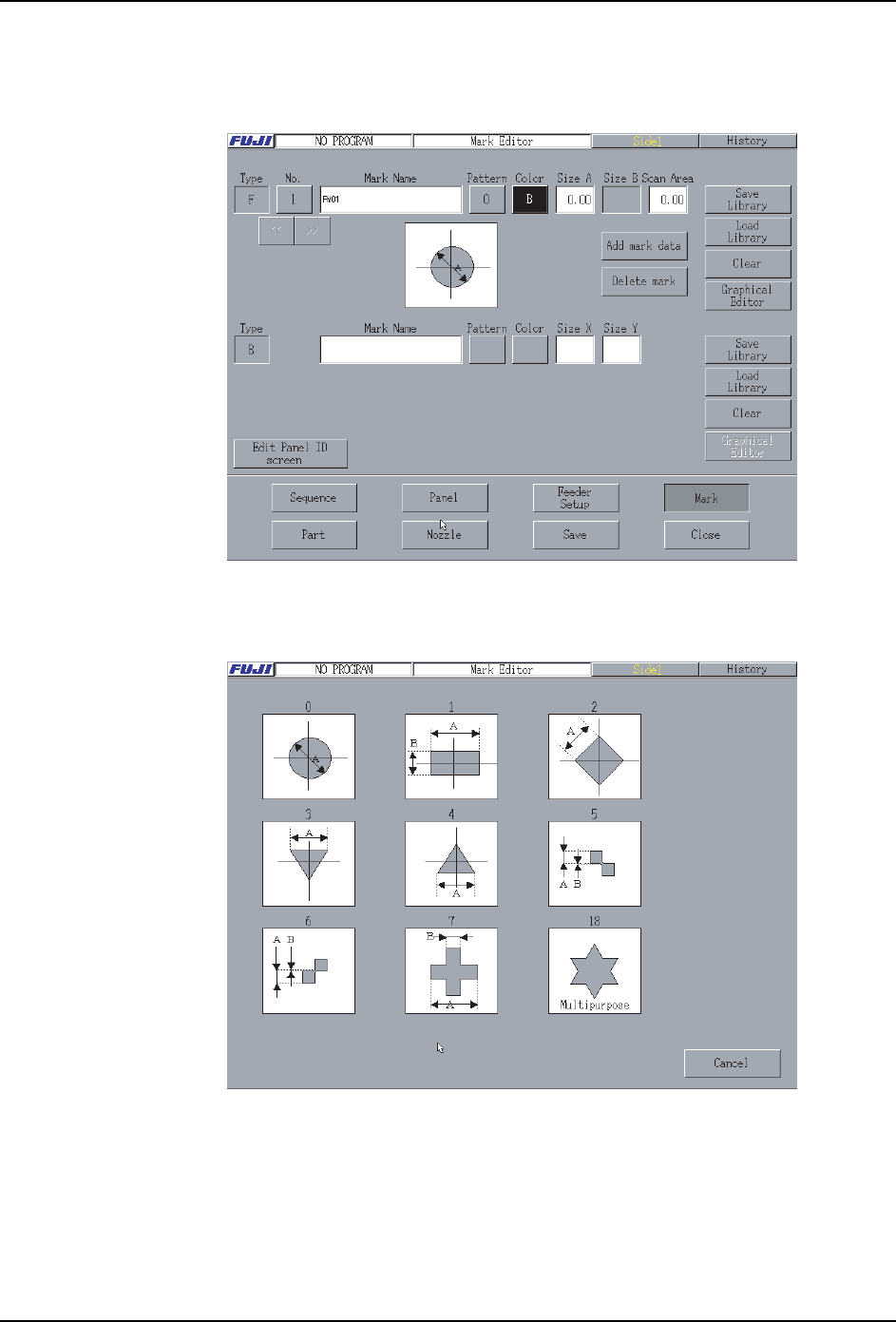

3. 选择定位点的形状。
请按下画面的形状下有的按键。因为显示出下面的画面，请选择「圆」定位点 (「0」)。
08PRG-0062E
08PRG-0063E
3. 创建生产程序例子 PRG-XPF-1.0S
66 XPF 编程手册

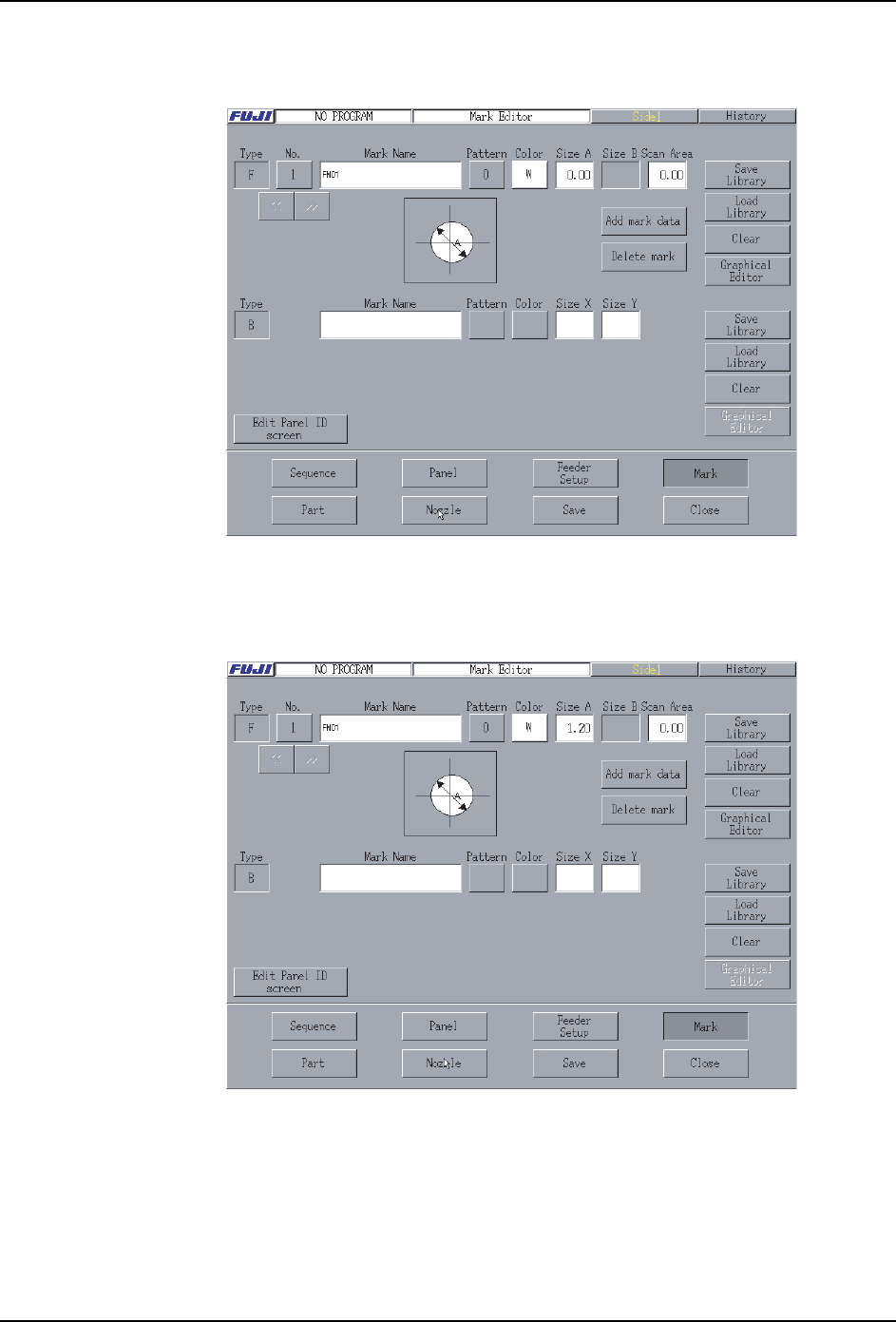

4. 选择定位点的颜色。
因为使用白基准定位点，请按下 [ 颜色 ] 按键使其变为 [W]。
5. 输入定位点的尺寸。
请设定下面的数值。
Size A:1.2
08PRG-0064E
08PRG-0065E
