PRG-XPF-1.0S 6. 编辑程序 XPF 编程手册 205 2. 按键说明 a. 单击左面的按键。 显示出以下的项目名称的变更画面， <> 编辑项目名。 b. 按下 [ 出厂时的项目名 ] 按键，在文本框中显示出出厂 时的项目。( 此时不能编辑项目名 ) c. 再次按下按键，返回到编辑的 项目名中。 d. 按下 [OK] 按 键，将变更反映到项 目编辑画面上。 e. 按下 [ 取消 ] 按键，不将变更反映到项目编辑画…
6. 编辑程序 PRG-XPF-1.0S
204 XPF 编程手册
备注 )使用条目指定跳过抽选一览表中的显示的条目时，请在 [ 字符串检索 ] 中放入选项，
输入文本到编辑框 z 中。
d. 按下[返回]按键，返回到[顺序编辑]画面。

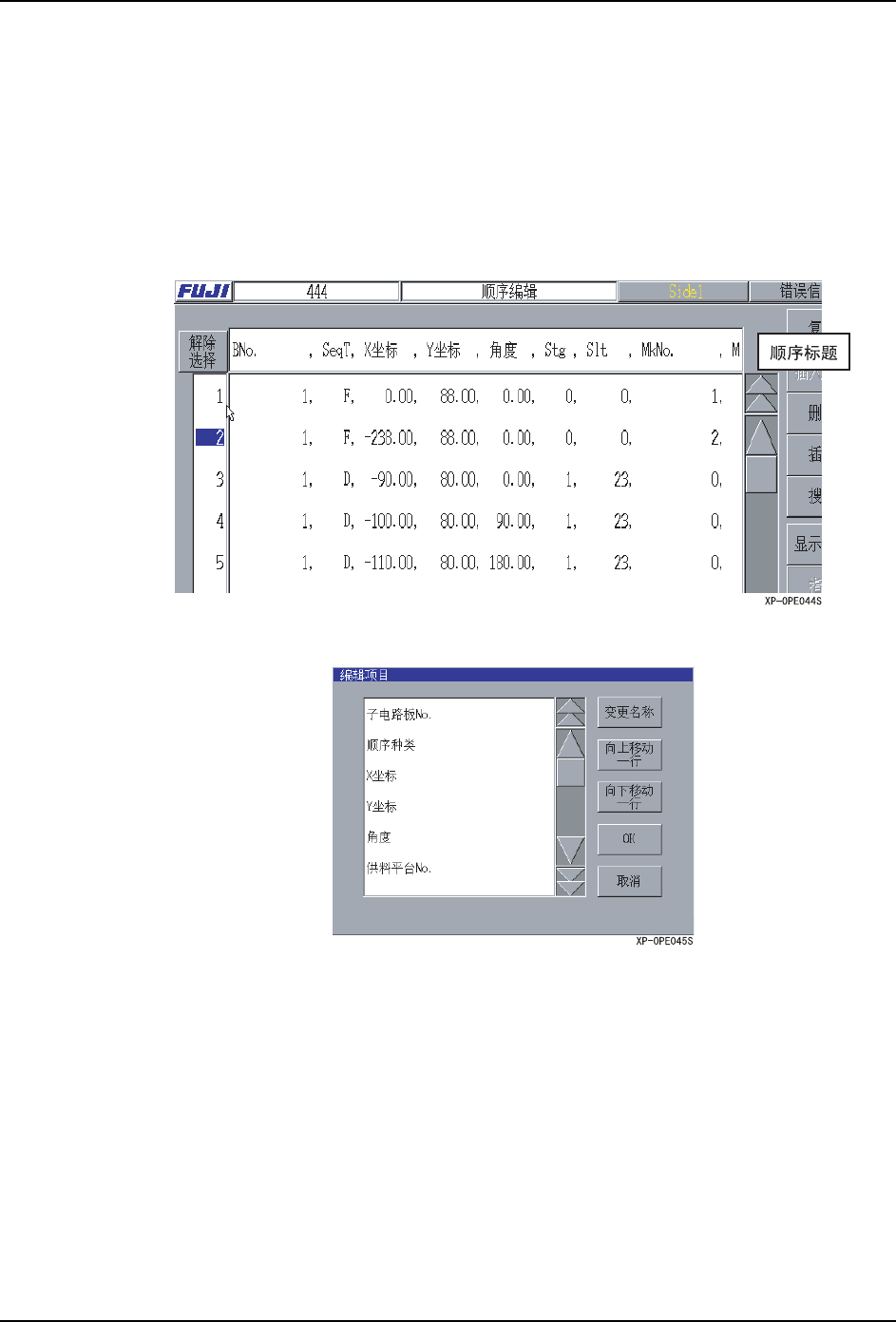

编辑列的项目名
在 [ 顺序编辑 ] 画面的项目，能变更排列顺序及项目名。
1. 操作步骤
a. 按下顺序的标题部分。
b. 显示出 [ 项目编辑 ] 对话框。按下按键变更顺序标题的排列顺序及项目名。
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 205
2. 按键说明
a. 单击左面的按键。显示出以下的项目名称的变更画面，
<> 编辑项目名。
b. 按下 [ 出厂时的项目名 ] 按键，在文本框中显示出出厂
时的项目。( 此时不能编辑项目名 )
c. 再次按下按键，返回到编辑的项目名中。
d. 按下 [OK] 按键，将变更反映到项目编辑画面上。
e. 按下 [ 取消 ] 按键，不将变更反映到项目编辑画面上。
移动到当前选择的项目的排列的前一个。（在顺序编辑画面上
是左方）
移动到当前选择的项目的排列的前一个。（在顺序编辑画面上
是右方）
将变更反映到顺序编辑画面上，返回到 [ 顺序编辑 ] 画面。
不将变更反映到顺序编辑画面上，返回到 [ 顺序编辑 ] 画面。
6. 编辑程序 PRG-XPF-1.0S
206 XPF 编程手册
在选择顺序的显示画面上编辑
在 [ 顺序编辑 ] 画面上按下 [ 选择显示 ] 按键后，选择的顺序可以以一个画面显示。在 [ 顺
序编辑 ] 画面上，[ 顺序编辑 ] 画面项目旁无需滚动就可以编辑。
显示画面根据顺序的种类有如下 3 种。
[ 基准定位点顺序的显示 ] 画面
[ 子电路板跳过顺序的显示 ] 画面
35*6
