5. PDW PRG-XPF-1.0S
146 XPF 编程手册
5.2.6 Vision Type100 编辑
Vision Type 100 进行 QFP 或者 CONNECTOR 元件的引脚要素的设定、成。但是,
引脚之间间距最低为 0.3 mm 并且引脚 5 根以上所构成元件作为对象。
是引脚要素输入模式。
复制选择的引脚要素数据。
全部删除选择的要素数据。
是引脚要素自动输入模式。
是引脚要素全自动输入模式。
再次用向导进行卡尺测定。
将指定的中心点作为基准扩大 / 缩小显示的影像。
左击时按每 2 倍进行扩大。(5 个阶段 )
右击时按 1/2 倍缩小。( 不能缩小到初始倍率以下 )
显示画面被扩大时,将画面返回到初始倍率。
使用设定的元件主体尺寸,从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
35*6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 147
说明关于用 Vision Type 100 模板编辑生成要素的操作。
生成要素的方法,如下所示。
·用全自动输入模式输入要素
自动识别引脚的方向生成要素。
·用自动输入模式输入要素
指定引脚的方向生成要素。
·复制要素
指定引脚的方向生成要素。
·手动输入要素
使用要素摇柄手动生成要素。
设定要素,结束模板编辑的时候,请参考下面的项目。
·结束模板编辑
用全自动输入模式输入要素
自动识别元件主体的引脚方向、生成要素。只有元件主体的各侧面 ( 各边 ) 存在 1 个要素的
元件可以使用。
操作步骤
1. 按下以下按键。
2. 自动识别元件主体的引脚方向、生成要素。只有元件主体的各侧面 ( 各边 ) 存在 1 个要
素的元件可以使用。
用自动输入模式输入要素
指定元件主体的引脚方向和引脚范围,生成要素。
操作步骤
1. 按下以下按键。

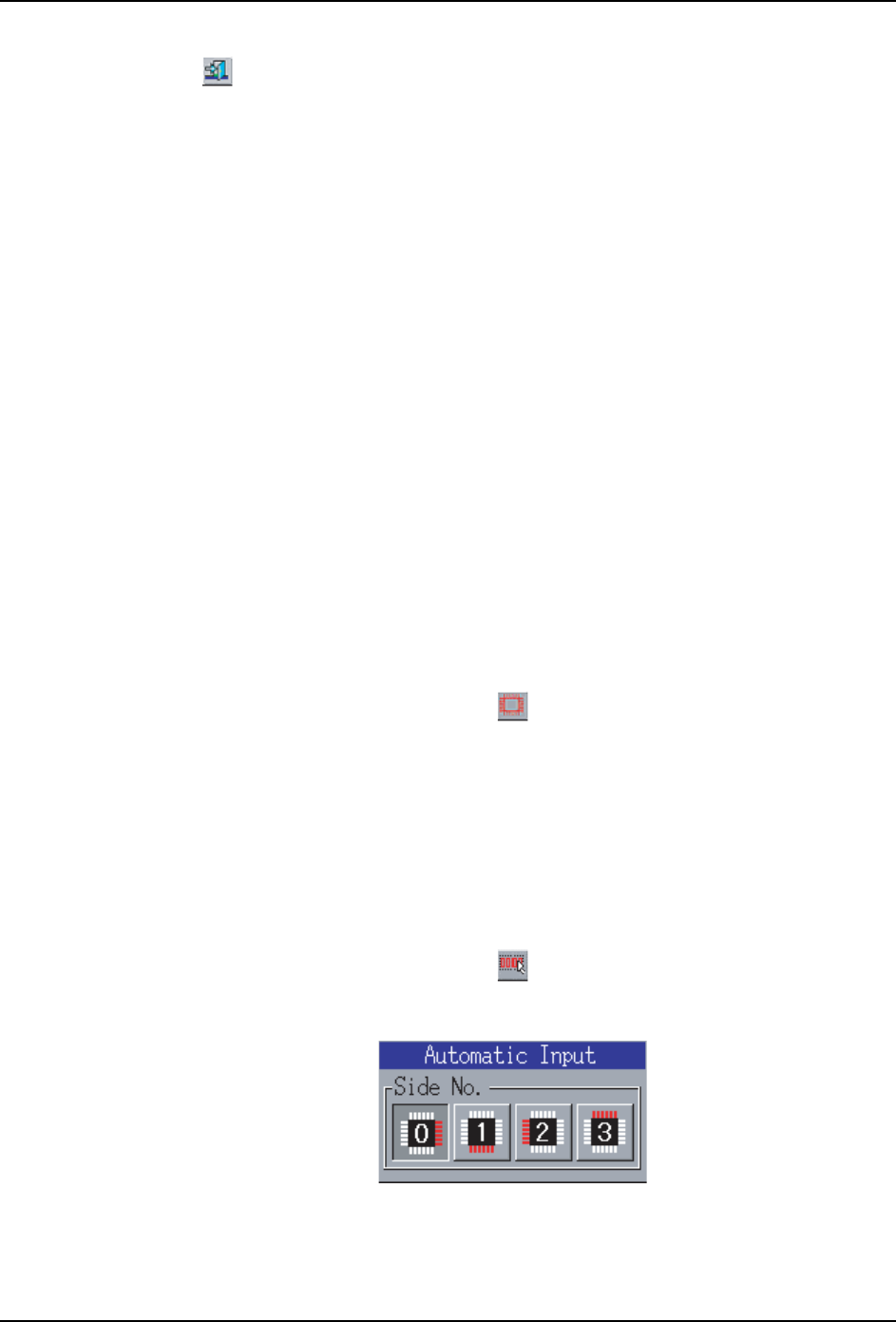

2. 显示出 [Automatic Input] 对话框。
3. [ No.] 选择输入的引脚方向。
进行数据检查,OK 时从编辑画面进入到下一个向导。
35*6
