PRG-XPF-1.0S 6. 编辑程序 XPF 编程手册 271 进行实际影像精度的测定 使用创建的模板进行精度的测定 。如果影像处理有问题会出现错误 。 按下 [ 实际影像精度测定 ] 按键，结果在如下的画面上显示。 按下 [ 实际影像精度测定 ] 按键，显示如下对话框，按下启动按键。 实际改变元件的位置，使其倾斜 后进行影像处理。精度测定的结果 ，如下在画面上显示。 08PRG - 0 4 69 E 08PRG - 0 4 70 …
6. 编辑程序 PRG-XPF-1.0S
270 XPF 编程手册

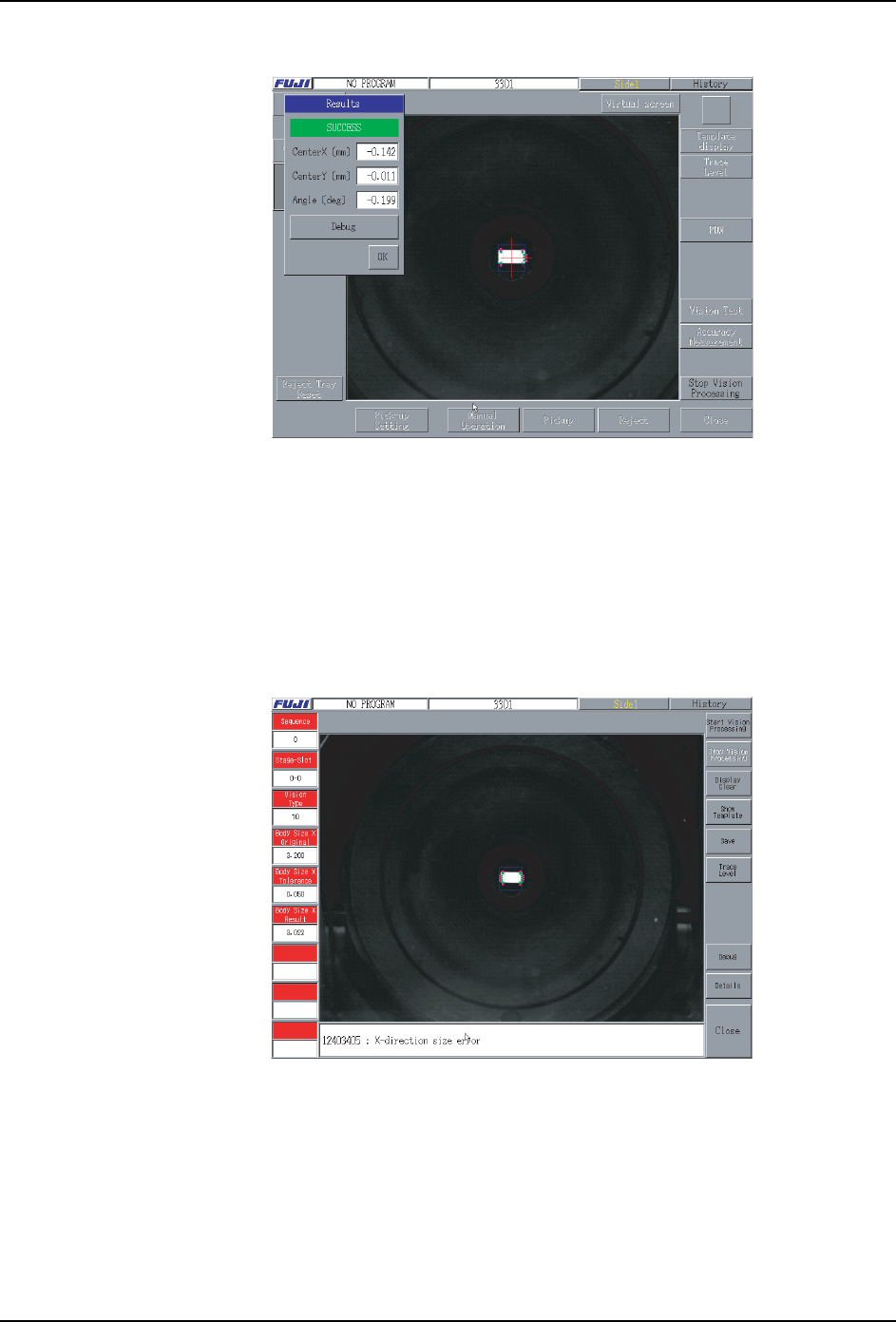

影像处理成功时显示出如下画面。
在画面上显示 [ 结果显示 ] 对话框。内容如下所示。
·Center X 〔mm〕: 显示元件的 X 方向的位置。
·Center Y 〔mm〕: 显示元件的 Y 方向的位置。
·Angle 〔deg〕: 显示元件的θ方向的位置 ( 角度 )。
·[ 调试 ] 按键 : 能确认影像处理的处理内容。
影像处理失败时，显示如下画面。
从这个画面按下 [ 调试 ] 按键后，能调试影像处理，追究错误的原因。
08PRG-0467E
08PRG-0468E
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 271
进行实际影像精度的测定
使用创建的模板进行精度的测定。如果影像处理有问题会出现错误。
按下 [ 实际影像精度测定 ] 按键，结果在如下的画面上显示。

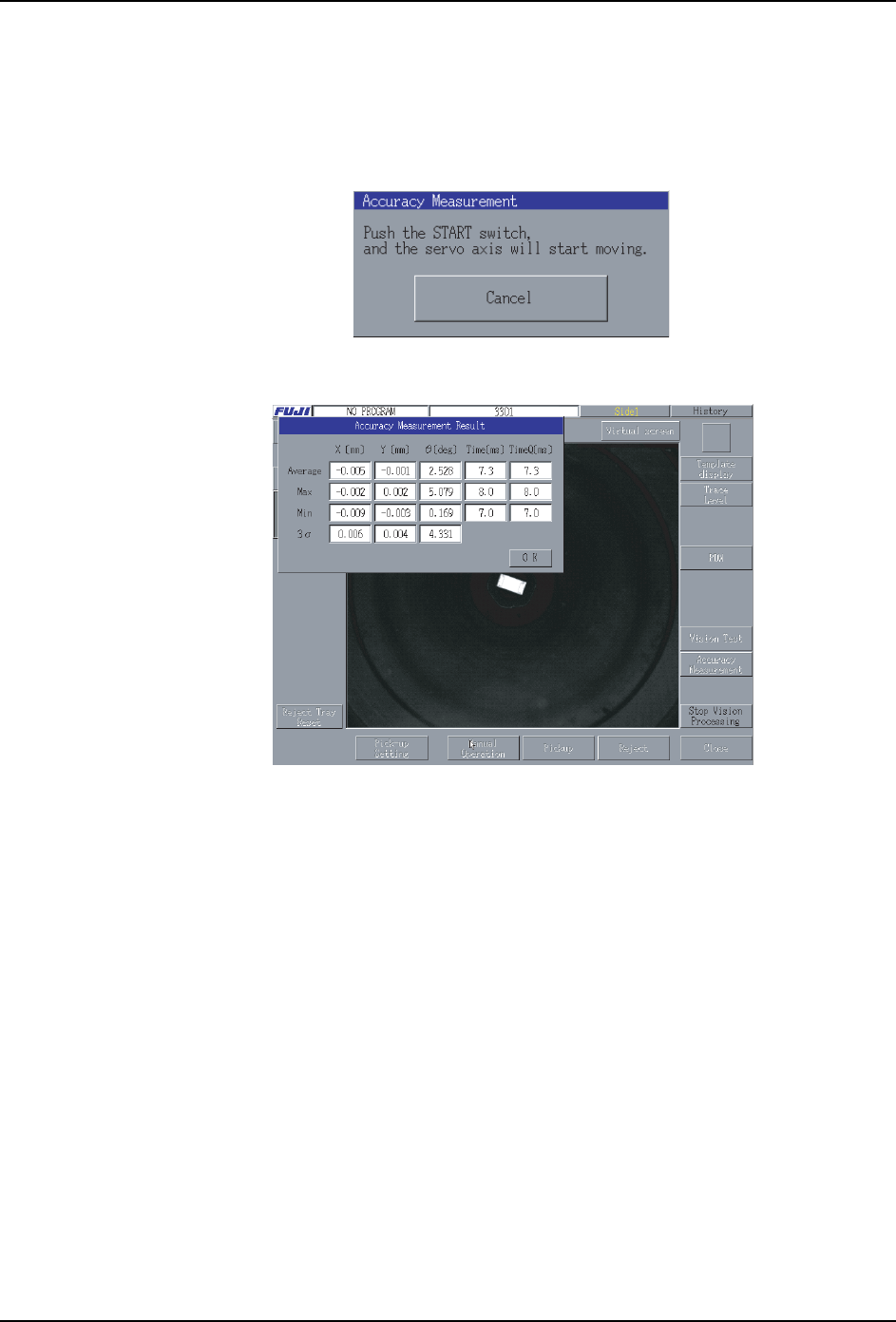

按下 [ 实际影像精度测定 ] 按键，显示如下对话框，按下启动按键。
实际改变元件的位置，使其倾斜后进行影像处理。精度测定的结果，如下在画面上显示。
08PRG-0469E
08PRG-0470E
6. 编辑程序 PRG-XPF-1.0S
272 XPF 编程手册
使废弃元件的排出位置复位
使中型或者大型元件的排出位置复位。从机器中除去废弃元件时使用。

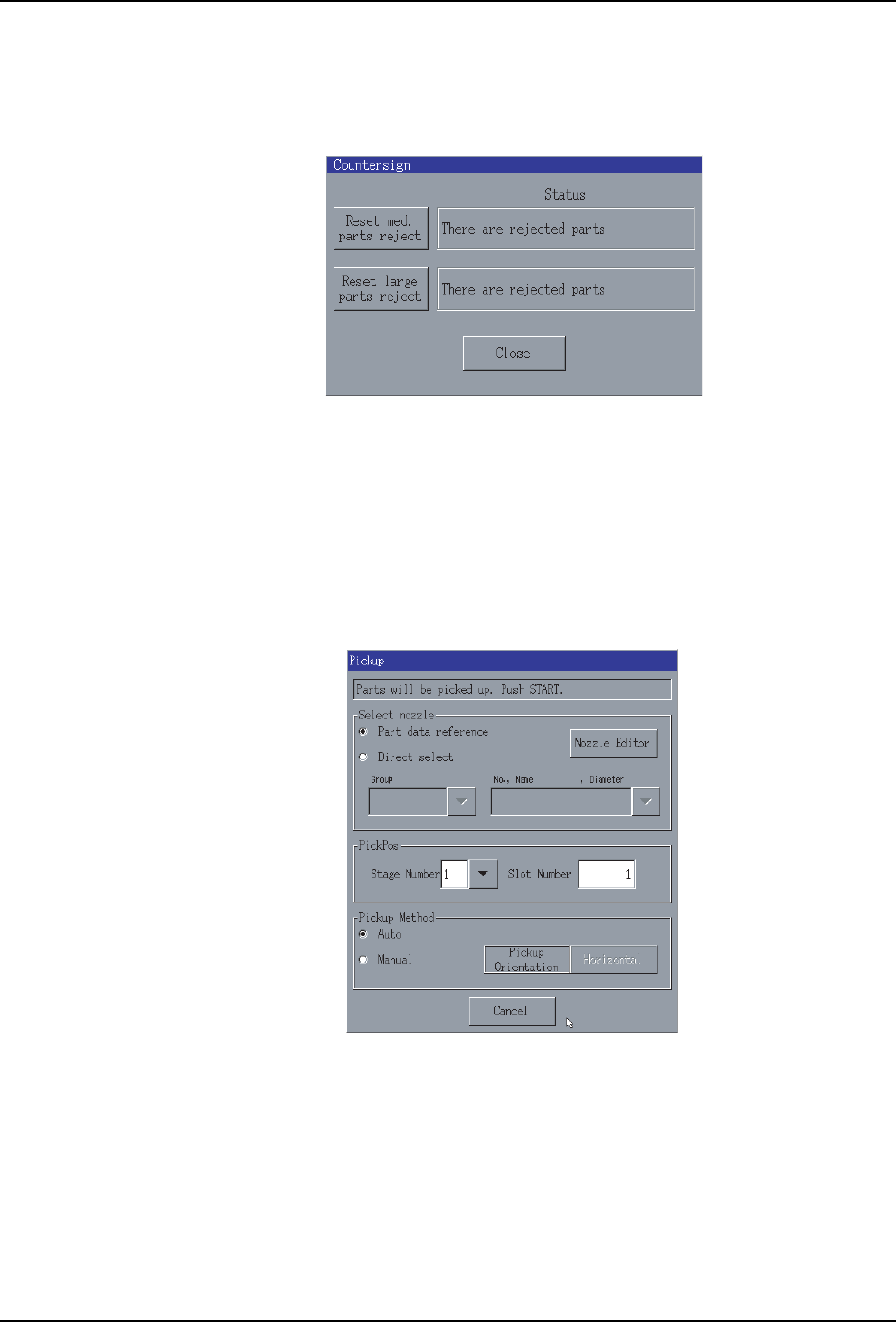

按下 [ 排出位置复位 ] 按键，显示下面的对话框。进行下面的操作。
吸取创建模板的元件
按下这个按键，显示下面的对话框。
请指定吸取着元件的吸嘴，设定吸取着元件的平台，选择料站及吸取方法后按下启动按键。
吸取成功的话，在画面上显示元件。( 关于详细的步骤请参考 " 5. PDW ")
吸取的元件在按下 [ 废弃 ] 按键后废弃。或者进行工作头待机后自动地废弃。
[ 中型元件排出位置复位 ] 按键 : 使中型元件的排出位置复位。
[ 大型排出位置复位 ] 按键 : 使大型元件的排出位置复位。
返回 ] 按键 : 关闭这个对话框。
08PRG-0471E
08PRG-0472E
