5. PDW PRG-XPF-1.0S
184 XPF 编程手册

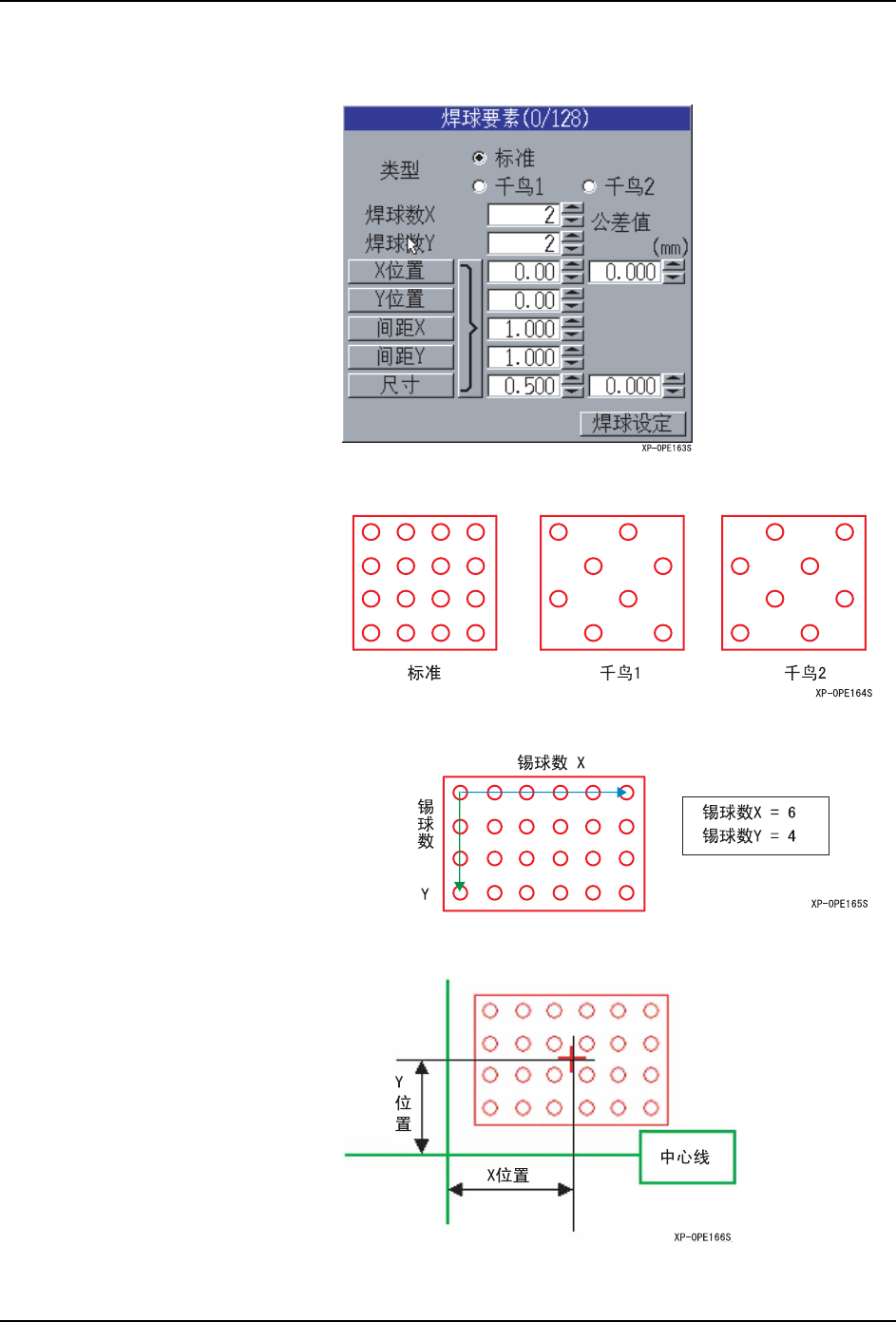

2. 显示 [ 锡球要素 ] 对话框。锡球要素可以登录到最大 1000 个。登录数显示在对话框的标
题部。
种类： 指定要素的种类。
锡球数X/锡球数Y: 将锡球数在X方向、Y方向上输入。（0～128）
X 位置，Y 位置 : 将要素的中心坐标以从元件中心开始到 X、Y 坐标的距离输入。
（-99.99 ～ 99.99mm）
PRG-XPF-1.0S 5. PDW
XPF 编程手册 185

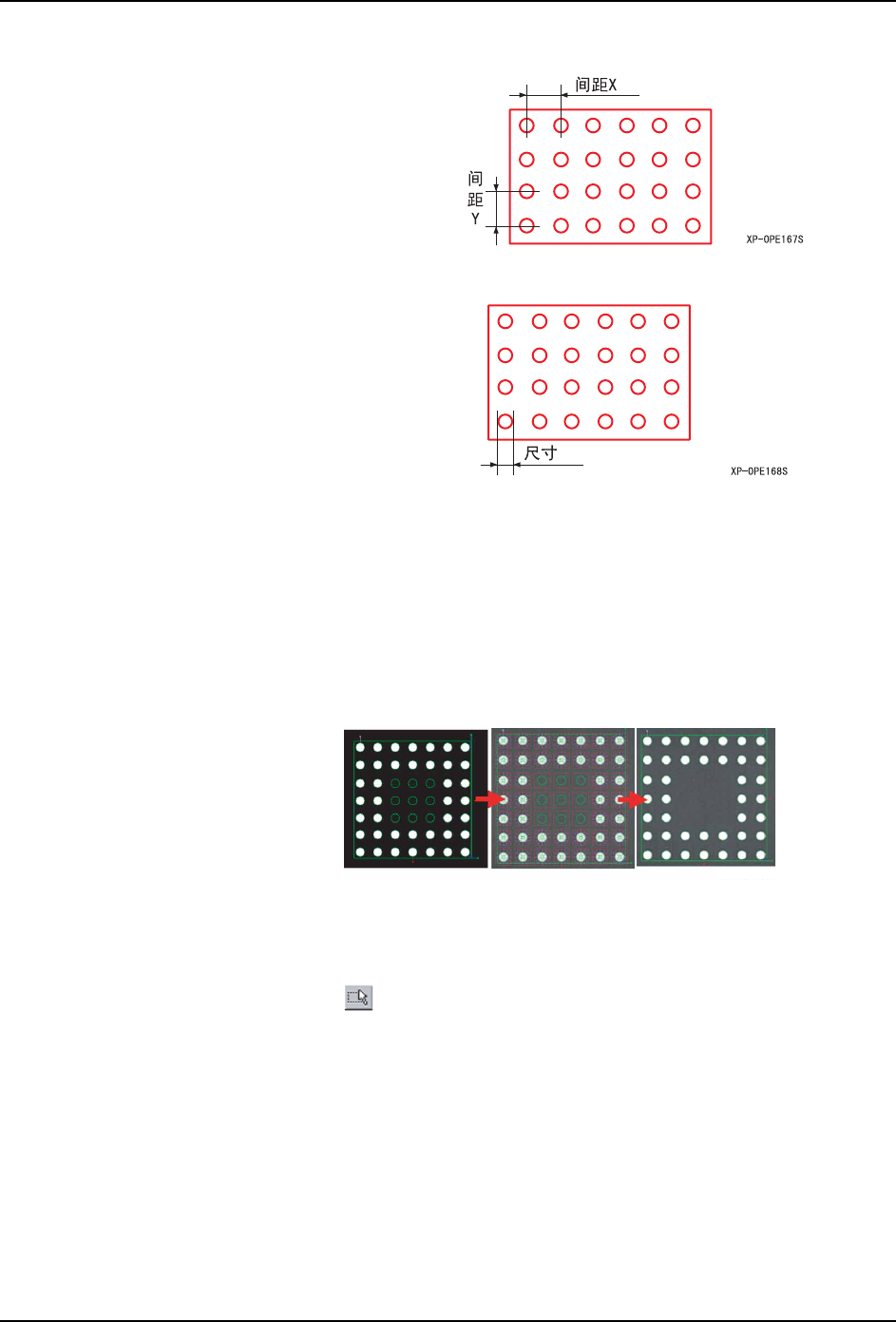

间距 X/ 间距 Y: 输入锡球的间隔。（0.000 ～ 99.999mm）
尺寸： 输入锡球的直径。（0.000 ～ 99.999mm）
[｝] 按键 : 进行设定的要素的影像处理，一次性处理要素中心位置·引脚间
距·引脚宽度并显示数值。
位置公差： 设定要素的中心位置的公差。（0.001 ～ 99.999）
尺寸公差 : 设定锡球尺寸的公差。（0.001 ～ 99.999）
[ 锡球设定 ] 按键 : 识别锡球的有无，删除从要素不能识别锡球部分的锡球。
[锡球合成]按键: 将复数的要素合成1个要素。
按下以下按键时有效。
08PRG-0285
5. PDW PRG-XPF-1.0S
186 XPF 编程手册

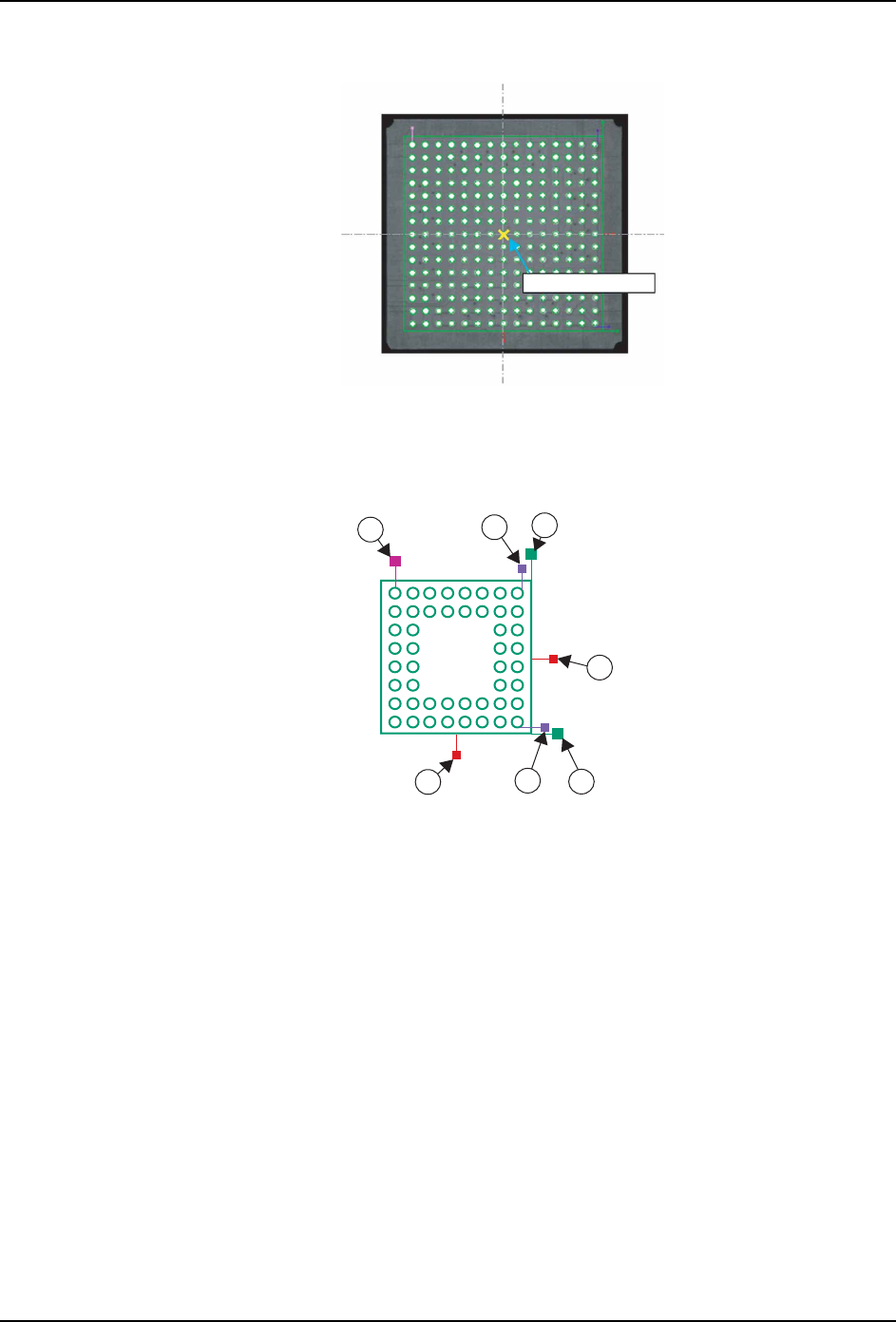

3. 用鼠标单击 1 点。
4. 将单击的位置作为要素的中心，生成用 [ 锡球要素 ] 对话框设定的形状 ( 锡球数、锡球
列、间距、尺寸 ) 的要素。
5. 操作要素摇柄编辑要素。
①要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 Y 方向的基准线。
②要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 X 方向的基准线。
③引脚数
（绿色的手柄）
将手柄向左右方向拖动可以增减引脚数。
左端固定时中心位置也随其一起移动。
④引脚长度
（黄色的手柄）
将手柄向上下方向拖动可以变更引脚长度。
⑤引脚宽度
（粉红色的手柄）
将手柄向左右方向拖动可以变更引脚宽度。
⑥引脚间距
（黄色的手柄）
将手柄向左右方向拖动可以变更引脚间距。
左端固定时中心位置也随其一起移动。
引脚数为 1 根时不能操作。
嘑锡球尺寸
( 粉红色的手柄 )
将手柄左右拖动可以变更锡球尺寸。
从锡球中心开始左右增减。
35*6
䕧ܹ⚍˄㽕㋴ⱘЁᖗ⚍˅
1
4
3
5
6
7
2
