PRG-XPF-1.0S 5. PDW
XPF 编程手册 117
操作步骤
1. 按下以下的按键。
2. 在 [ 外形尺寸 ] 对话框和画面上显示出属性。
3. 输入外型尺寸。
输入外型尺寸时，有以下的方法。
a. 如果知道外形尺寸时
请输入数值到 [X] 以及 [Y] 中。(0.00 ～ 150.00 mm)
b. 如果由元件影像设定时
请按下以下按键，将元件影像用鼠标斜向拖动。
4. 按下以下按键，进行影像识别，从结果补正 [X] 以及 [Y] 的数值。请输入接近元件影像
的外形尺寸后实行。
5. 设定尺寸公差值 (tolerance)。(0.00 ～ 99.99 mm)
6. 影像和要素有偏差时，再次进行卡尺测定，尽量使元件影像处于画面的中央进行中心点
补正。
输入外形尺寸，结束模板编辑时进行下面的操作。
35*6
35*6
5. PDW PRG-XPF-1.0S
118 XPF 编程手册
操作步骤
1. 按下以下按键后，进行影像位置补正。
a. 使用生成的要素进行影像处理，影像处理后显示出是否进行中心点补正询问信息。
2. 按下以下按键。
a. 进行数据检查。数据检查完成的话，显示出如下对话框。
3. 按下 [ 结束 ] 按键，从编辑画面进入到下面的向导。

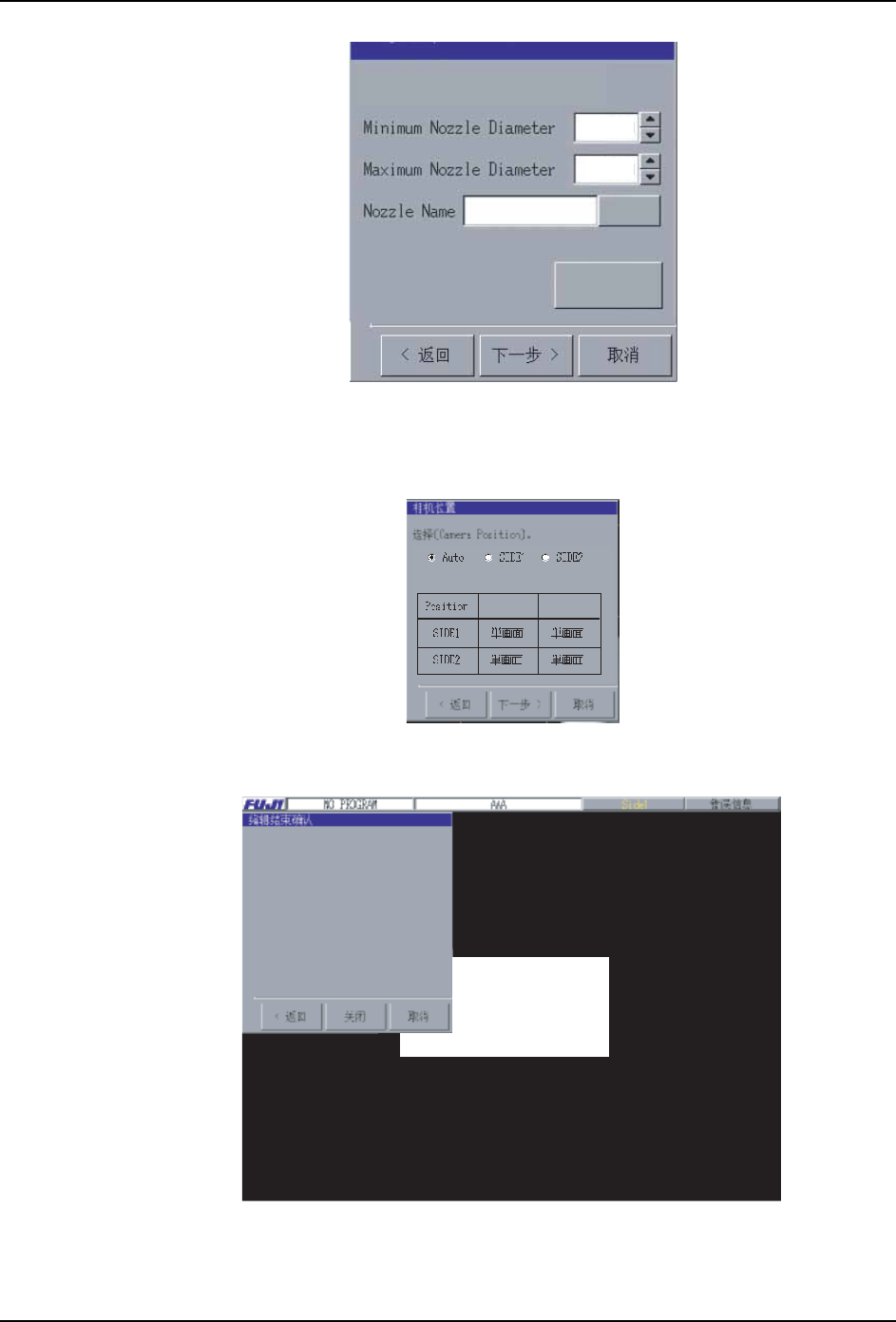

4. 设定吸取元件的吸嘴信息，按下 [ 下一步 ] 按键。
如果从机器安装的吸嘴自动地选择，请输入各自吸嘴的最小直径和最大直径到 [Minimum
Nozzle Diameter] 和 [Maximum Nozzle Diameter] 中。
同时，如果使用特定的吸嘴，请按下 [ 参考 ] 按键从一览表选择吸嘴。
按下 [ 取得吸取吸嘴 ] 按键，设定当前吸取的吸嘴。
选择 「是」后，影像中心被补正。
选择 「否」后，结束影像位置补正。
35*6
35*6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 119
5. 选择取入元件的影像时候使用的相机，按下 [ 下一步 ] 按键。
请从 [Auto]、[SIDE1] 以及 [SIDE2] 选择。[Auto] 的时候，使用接近供应元件的 SIDE 的
相机。默认值是 [Auto]。
6. 按下 [ 编辑结束确认 ] 对话框的 [ 结束 ] 按键，结束编辑。
35*6
䇋䆒ᅮఈֵᙃ
㦋ᕫপఈ
খ㗗
35*6
ऩఈ
ᮟ䕀༈
;366
㒧ᴳᇐDŽ
35*6
