PRG-XPF-1.0S 2. 生产程序概要 XPF 编程手册 31 1. 固有值 「＿ FlexaUploa dOverride」是 0 的时候， 保存在与读取得栏相 同的栏内。 2. 固有值 「＿ FlexaUploa dOverride」是 1 的时候， 必须保存在 Override 栏 内。
2. 生产程序概要 PRG-XPF-1.0S
30 XPF 编程手册
定位点数据
基准定位点数据的交错正方形的 Size B，在 XPF 机器上可以读取 / 保存，但是在 Fuji Flexa
上不能编辑。
限制事项
1. ［编辑］- ［定位点］- ［一览表］、［PartType 编辑］- ［一览表］的程序内的一览表，
不能读取 Job 的全部元件数据，只能读取登录在供料器安装中的部分。
2. ［编辑］- ［定位点］的定位点数据不能读取 Job 的全部的定位点数据，只能读取登录在
定位点顺序的定位点名中的部分。
Generic/Override
一般，元件 / 定位点数据在 Generic 栏中输入数据，在创建生产程序时可以应用于所有的机
种。根据机种不同使用数据时，请在 Override 栏中输入数据。
在 XPF 机器上从 Fuji Flexa 读取数据时，XP 对应的数据输入在 Override 栏中时，可以从
Override 栏中读取数据。在 Override 栏中没有数据时，读取在 Generic 栏中输入的数据。
在元件数据/定位点数据上，具有Generic/Override栏时，是Part Type数据和定位点数据。
备注 )当前没有对应定位点数据的 Override 栏的使用。

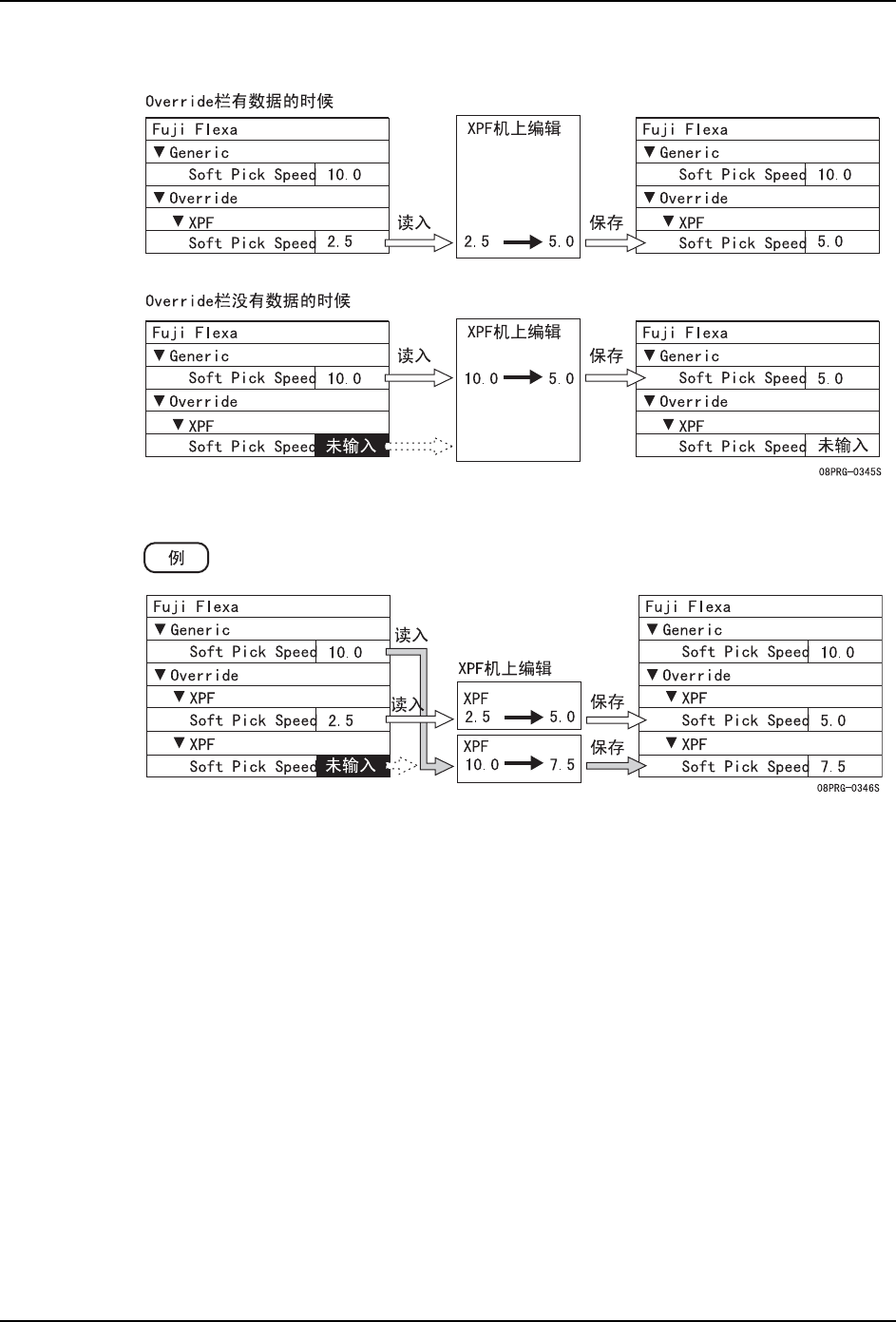

在 XPF 机器上编辑元件 / 定位点数据后，在 Fuji Flexa 上保存数据时，根据固有值 「＿
FlexaUploadOverride」的设定所保存的栏不同。
XP Fuji Flexa
ৡ⿄ 㣗ೈ᳔ᄫヺ᭄ ৡ⿄ 㣗ೈ᳔ᄫヺ᭄
ᅮԡ⚍ৡ
ᄫヺ
Mark Name
ᄫヺ
⽕ℶᄫヺޟ>! ^ޠ ⽕ℶᄫヺޟ̍ޠ
买㡆 (0:Black),(1:White)
Color (0:Black),(1:White)
Color for Skip Mark
(0:Black),(1:White)
䇏পऎඳ
0.00㨪9.00 Scan Area 0.00㨪12.50
Size A
0.20㨪3.50 Length(X) 0.20㨪3.50
0.20㨪3.50 Leg Length 0.20㨪3.50
0.20㨪3.50 Diameter 0.00㨪3.50
Size B
0.20㨪3.50 Width(Y) 0.20㨪3.50
0.05㨪3.50 Leg Width 0.05㨪3.50
Size X 1.00㨪9.00
Length(X) for Skip Mark
0.00㨪10.00
Size Y 1.00㨪6.75
Width(Y) for Skip Mark
0.00㨪10.00
㓪ⷕ⾡㉏
(0:Auto),(1:Data Matrix),
(2:QR Code)
ID Pattern (0:Auto),(1:Data Matrix),
(2:QR Code)
ޟSize AޠޔޟSize Bޠḍᅮԡ⚍ᔶ⢊Fuji FlexaϞⱘৡ⿄ϡৠDŽ
ޟ买㡆ޠḍᅮԡ⚍⾡㉏Fuji FlexaϞⱘৡ⿄ϡৠDŽ
08PRG-0344S
PRG-XPF-1.0S 2. 生产程序概要
XPF 编程手册 31
1. 固有值 「＿ FlexaUploadOverride」是 0 的时候，保存在与读取得栏相同的栏内。
2. 固有值 「＿ FlexaUploadOverride」是 1 的时候，必须保存在 Override 栏内。
2. 生产程序概要 PRG-XPF-1.0S
32 XPF 编程手册
关于生产程序编辑的限制事项
在 XPF 机器上编辑 Fuji Flexa 的 Job 时，为了保持 Job 的整体性，与旧机型上编辑不同，
有其他的限制或者注意事项。
顺序数据
在 XPF 机器上编辑顺序数据，保存到 Fuji Flexa 的 Job 中时，对于端口号与参考一致的顺
序数据反映编辑结果。
参考与端口号一致的顺序不存在于 Fuji Flexa 的 Job 中时，增加新建的顺序。

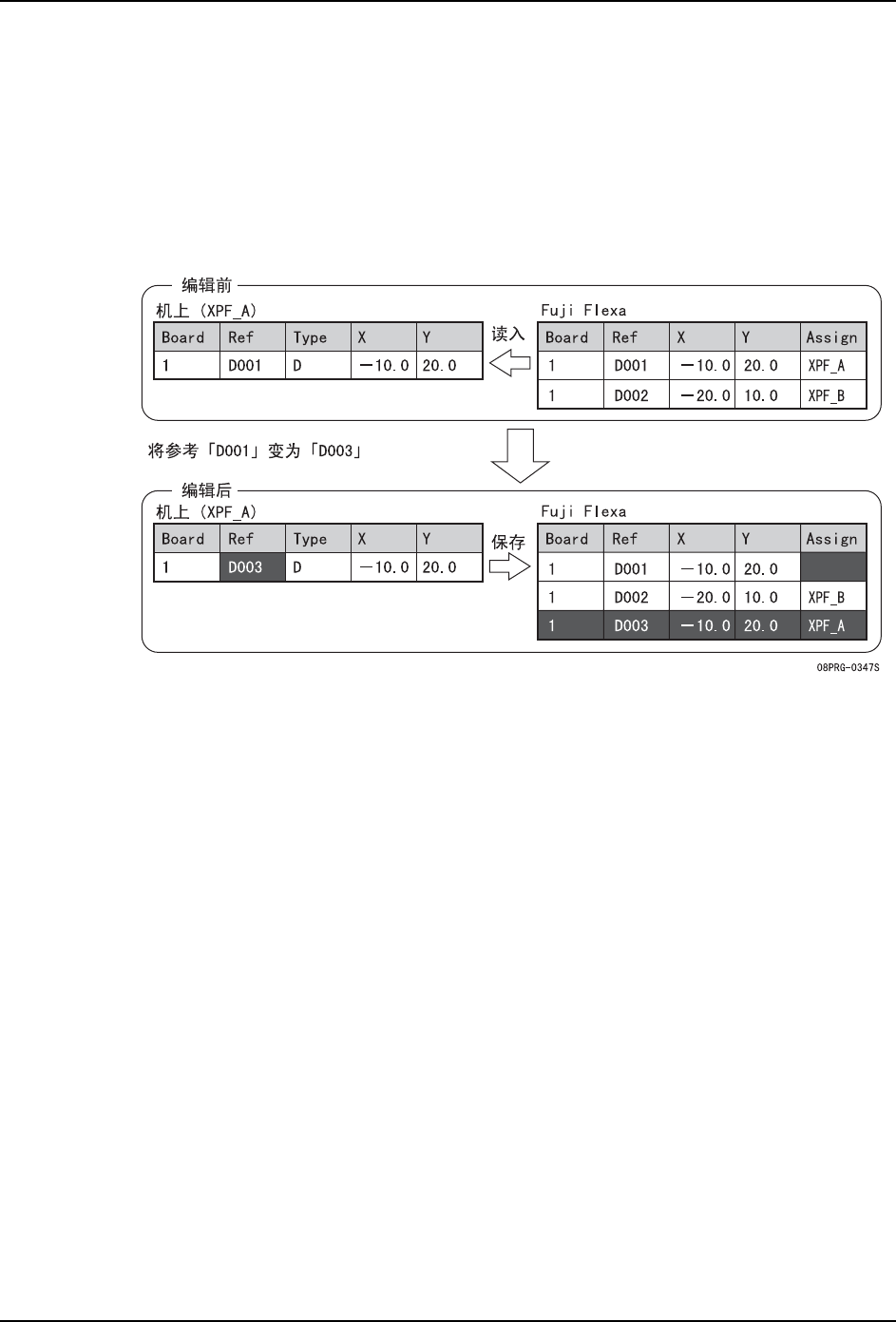

用上面的例子进行说明。将在 XP 机器上的顺序的参考从 「D001」变更到 「D003」后，在
Fuji Flexa 的 Job 上保存时端口号为 「1」的参考 「D001」数据的指定被解除，增加了端
口号 「1」参考 「D003」的数据。
备注 )上记例子时，在 Fuji Flexa 上进行生产线平衡、多 Job 生产线平衡等的操作时，因为
「D001」重新在生产线上的一个机器上被指定，会发生相同坐标重复贴装。
参考与端口号一致的顺序不存在于 Fuji Flexa 的 Job 中时，将寻找到的顺序数据分配到这
些机器上，将内容与机器上的数据进行置换。
