6. 编辑程序 PRG-XPF-1.0S 232 XPF 编程手册 注意 )该设定到重新启动机器时有效。 q. [MDW] 按 键 使用向导创建基 准定位点的模板 。(MDW 的 详细内容，请参 考 " 4. M DW ") r. [ 影像 处理 ] 按键 使用创建的模板，进行是否能识别 相机影像的定位点试验。 按下这个按键，显示如下对话框。 请确认定位点是否显示在画面上， 按下启动按键。 · 影像处理成功的话，显示…
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 231
k. [ 角度补正 ] 标签
在形状中选择 「18:Multipurpose」的时候显示。在影像处理时，在单个定位点上显
示出是否进行角度的收敛、测定角度。这个设定在 [MDW] 上进行。
备注 )如果选择 「Yes」，可以进行 1 点定位点补正。
l. [ 搬运轨道操作 ] 按键
显示 [ 搬运轨道操作 ] 画面。取入电路板时使用。
m. [ 变更搬运轨道宽度 ] 按键
显示 [ 变更搬运轨道宽度 ] 画面。
n. [线框]按键
在画面上显示线框。
o. [ 模板显示 ] 按键
在画面上显示影像处理使用的模板。
p. [TraceLevel] 按键

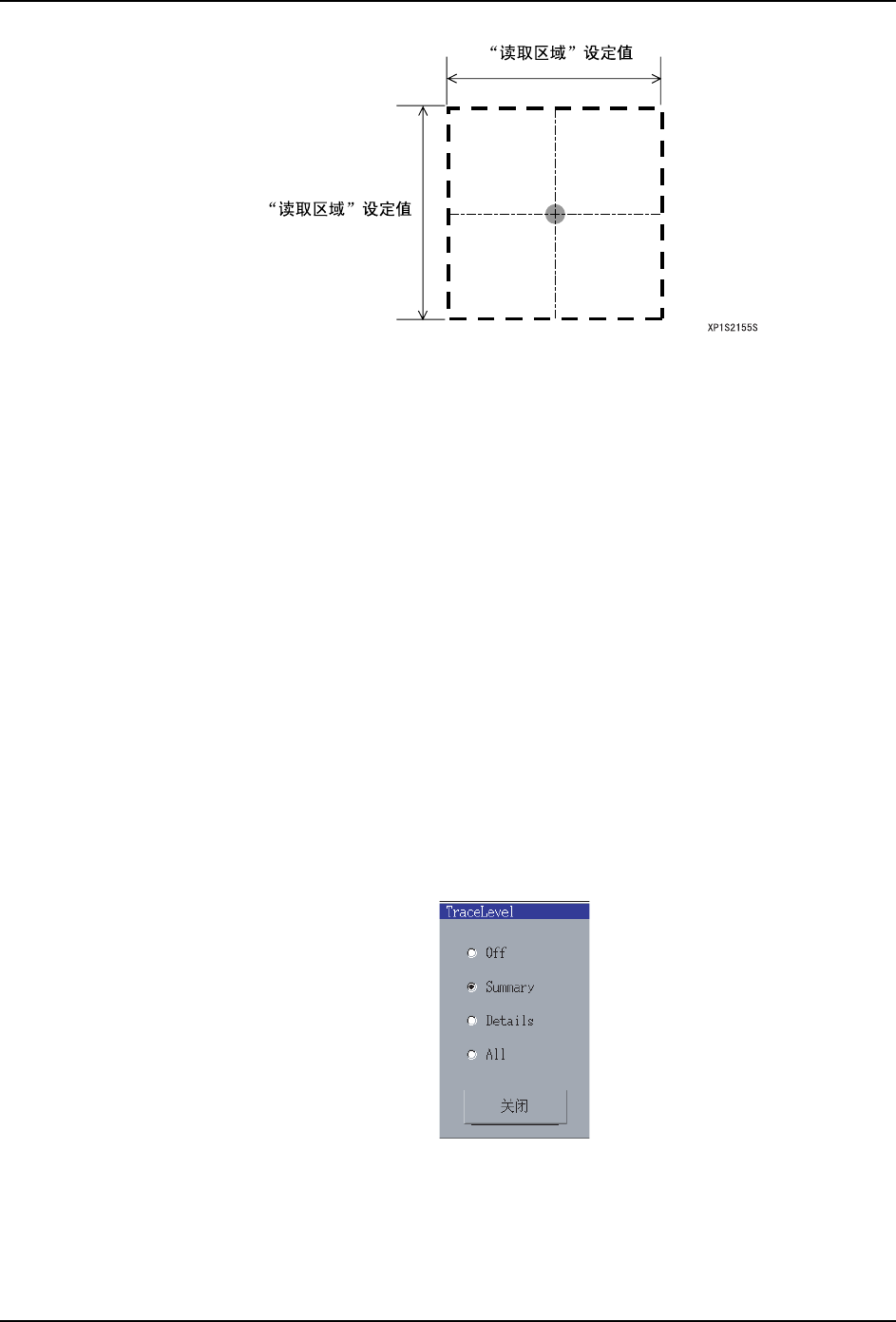

在下面的对话框中设定影像处理时显示的中心线·查找线绘图的水平。
Yes: 进行补正
No: 不进行补正
[Off]: 不显示中心线·查找线。
[Summary]: 简易显示。( 默认值 )
35*6
6. 编辑程序 PRG-XPF-1.0S
232 XPF 编程手册
注意 )该设定到重新启动机器时有效。
q. [MDW] 按键
使用向导创建基准定位点的模板。(MDW 的详细内容，请参考 " 4. MDW ")
r. [ 影像处理 ] 按键
使用创建的模板，进行是否能识别相机影像的定位点试验。
按下这个按键，显示如下对话框。请确认定位点是否显示在画面上，按下启动按键。

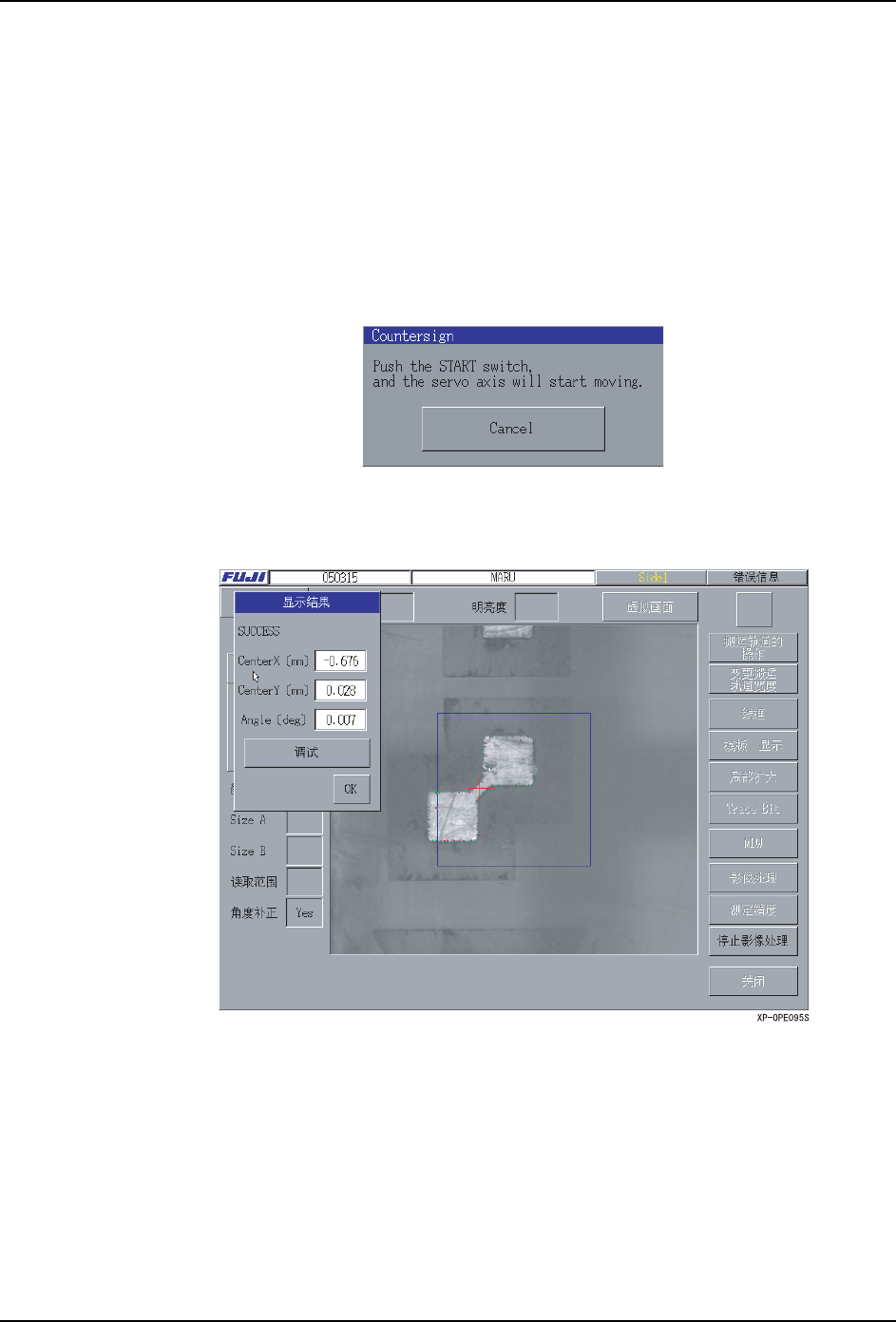

·影像处理成功的话，显示出如下画面。
此时，在 [ 结果显示 ] 对话框里显示的项目如下所示。
[Details]: 详细显示。
[All]: 全部显示中心线·查找线。
Center X 〔mm〕: 显示定位点的 X 方向的位置。
Center Y 〔mm〕: 显示定位点的 Y 方向的位置。
Angle 〔deg〕: 显示定位点的角度 ( 倾斜度 )。
[ 调试 ] 按键 : 显示如下调试画面。
08PRG-0412E
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 233
s. [ 精度测定 ] 按键
使用创建的模板，测量使定位点倾斜、挪动的时候的定位点的可以识别的公差范围。

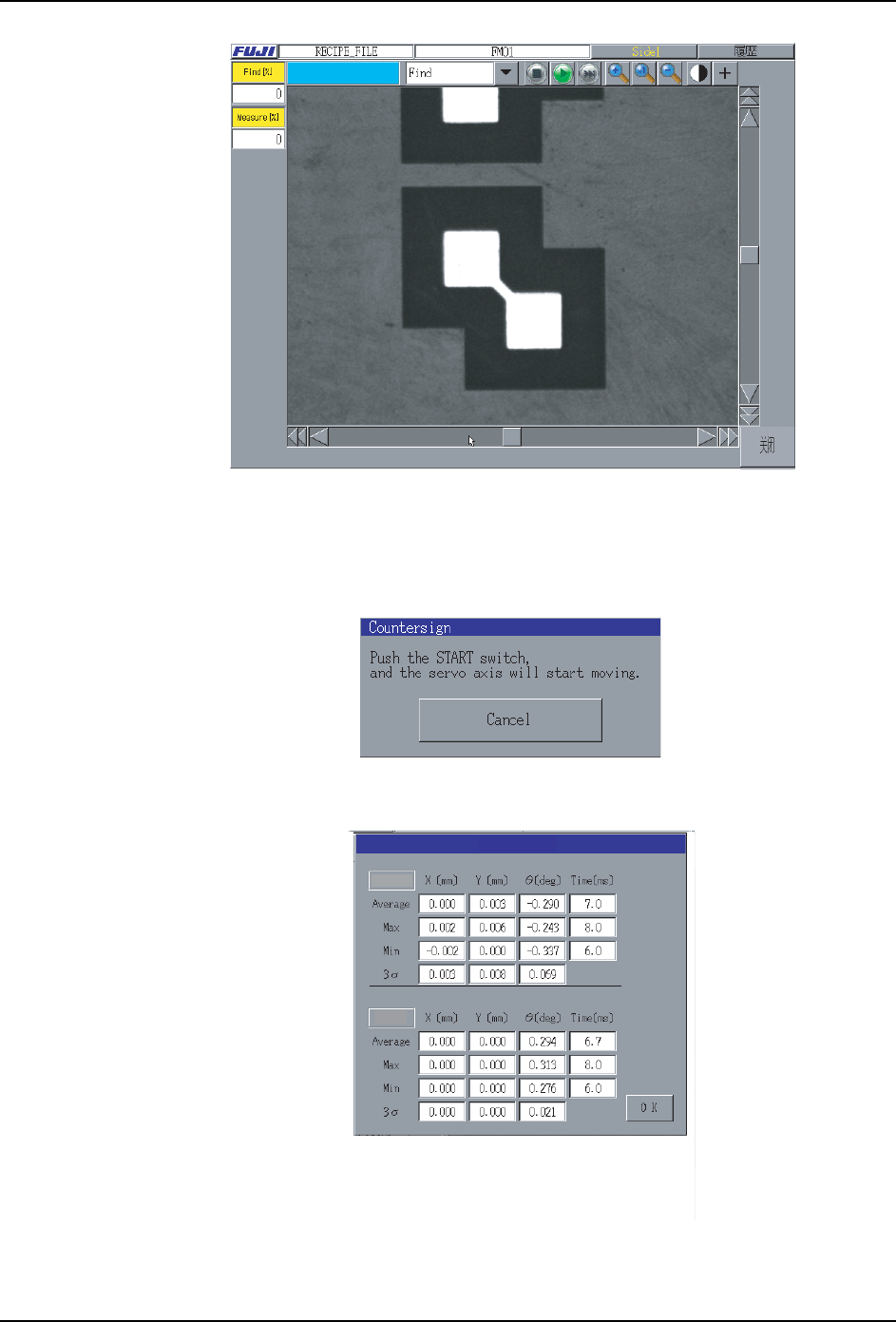

按下 [ 精度测定 ] 按键，显示出如下对话框。确认定位点是否显示在画面上，按下启
动按键。
·自动地进行测定。精度测定的结果显示如下。
08PRG-0414S
08PRG-0412E
08PRG-0416E
XY Move
Rotate
Accuracy Measurement Result
