PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 245
c. Element
要素指的是一定的形状、一定的间距的引脚的集合。要素可以对元件主体进行复数设
定。
但是，在此设定的数据在 Vision Type 设定为 10 或 18 时不被参考。

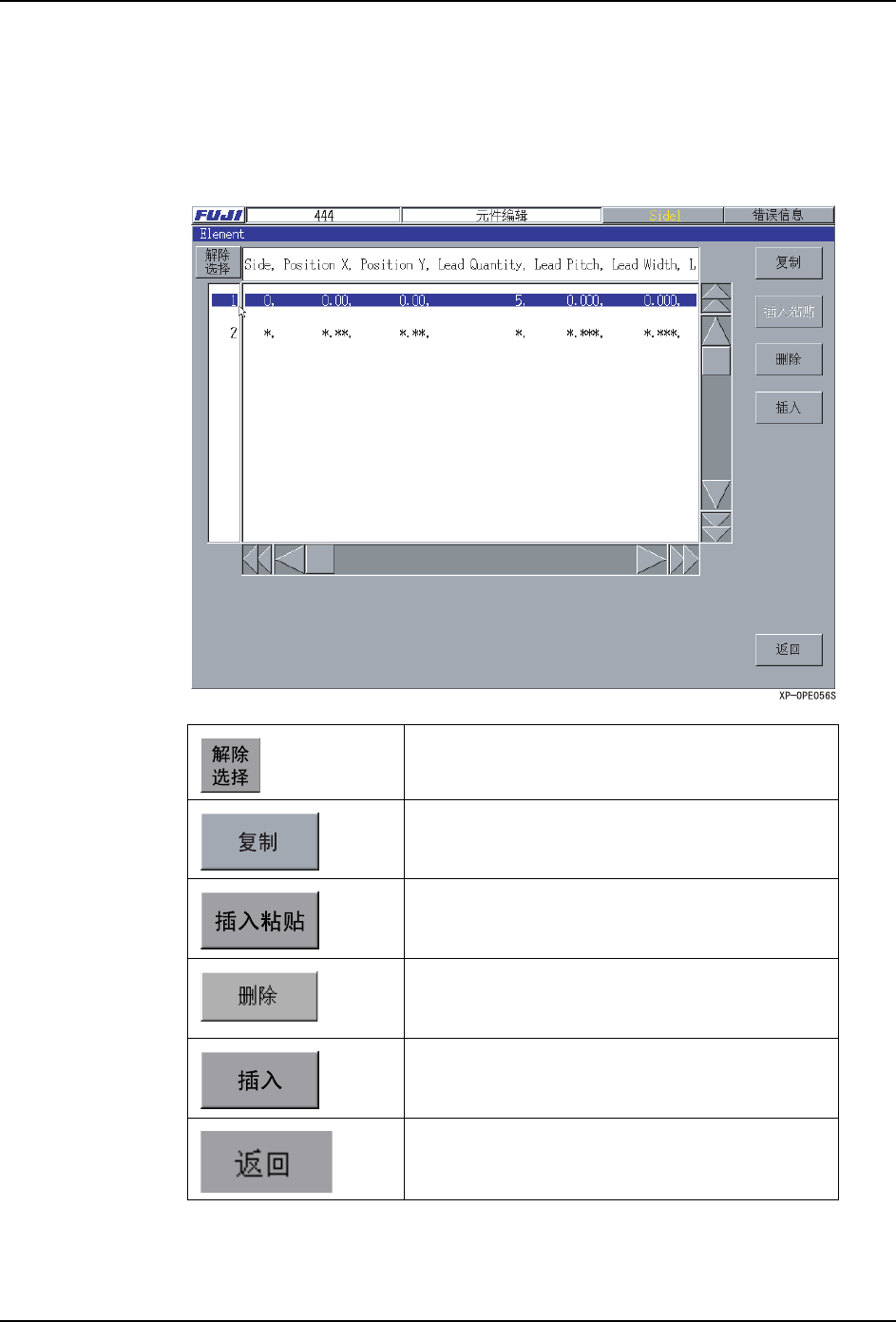

选择这个项目的话，显示出下面的画面。在这个画面上，设定引脚的根数和长度等信
息。
解除所有的选择。
复制所选择行的数据到剪贴板上。
在所选择的行之前插入剪贴板上的数据。
删除所选择行并将后面的行自动上移。
在选择的行之前插入 1 行新建行。
关闭这个画面，返回到元件数据编辑中。
6. 编辑程序 PRG-XPF-1.0S
246 XPF 编程手册

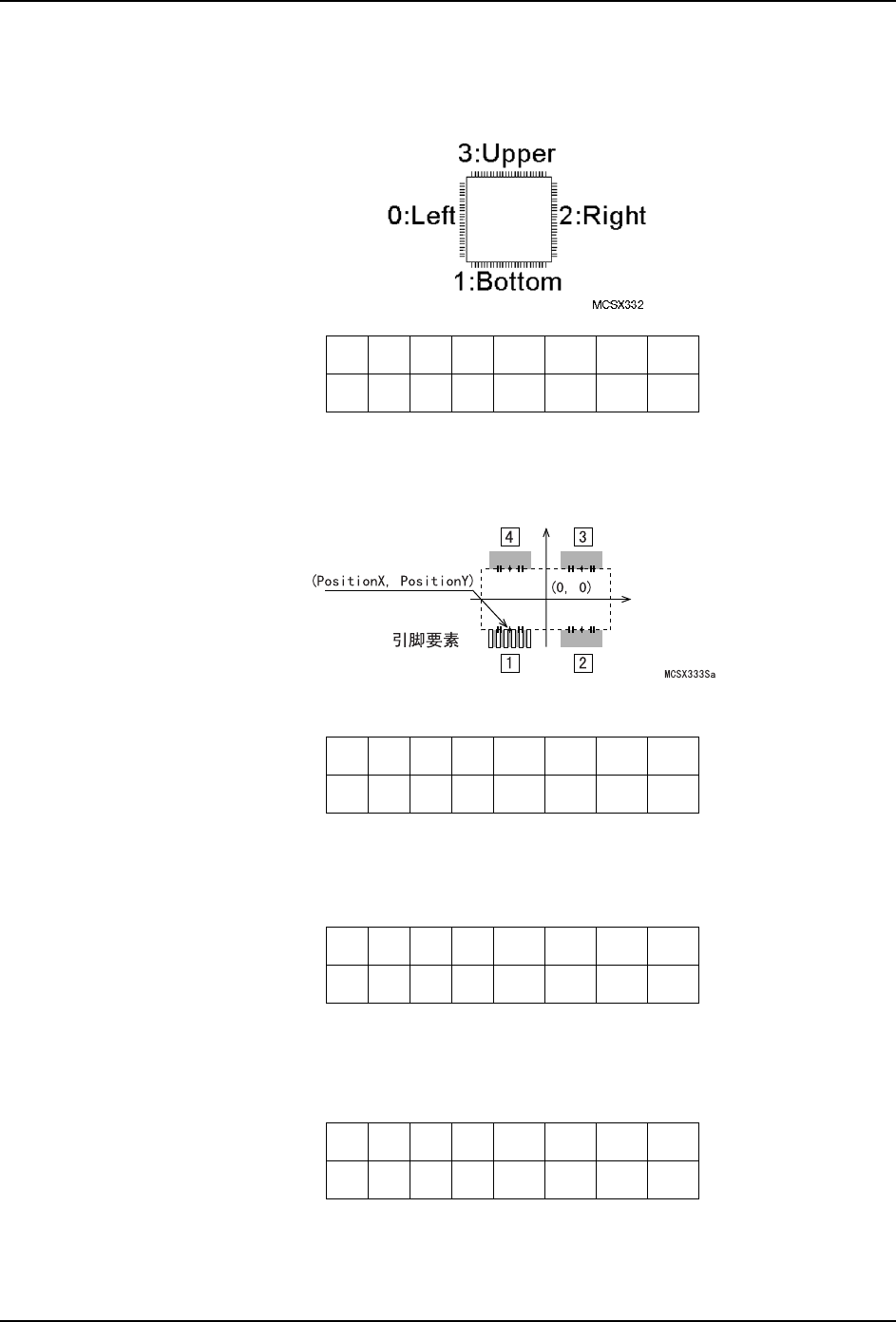

·Side
请选择要素加在元件主体的几处边上。
对应 Vision Type
·Position X、Position Y(-99.99mm ～ 99.99mm)
请输入从元件主体中心 (0,0) 到各个要素的中心与元件主体相接的坐标的 X 方向、
Y 方向的数值。
对应 Vision Type
·Lead Quantity(0 ～ 128)
请输入在要素中存在的引脚的根数。
对应 Vision Type
·Lead Pitch(0.000 ～ 99.999 mm)
输入引脚间间距。
对应 Vision Type
·Lead Width(0.000 ～ 99.999 mm)
输入引脚宽度。
10 18 19 20 100 124 180 230
╳╳○○○○○○
10 18 19 20 100 124 180 230
╳╳○○○○○○
10 18 19 20 100 124 180 230
╳╳○○○○○○
10 18 19 20 100 124 180 230
╳╳○○○○○○
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 247
对应 Vision Type
·Lead Length(0.000mm ～ 99.999mm)
请输入引脚的长度。
对应 Vision Type
·Lead Width Tolerance(0.000mm ～ 99.999mm)
请输入引脚宽度的公差值。
但是，只有在 Vision Type 是 19,20，180，230 时使用。
Vision Type 230 输入 [0] 后，不进行引脚宽度的公差检查。
Vision Type19, 20,180 输入 [0] 后，自动地设定为引脚宽度的 30%。
对应 Vision Type
·Lead Length Tolerance(0.000mm ～ 99.999mm)
请输入引脚长度的公差值。输入 [0] 后，自动地设定为引脚长度的 30%。
只有在 Vision Type 是 19,20，100，180 时使用。
对应 Vision Type
·Lead Center Tolerance (0.000mm ～ 99.999mm)
请输入引脚弯曲度的公差值。
但是，只有在 Vision Type 是 20，180，230 时使用。
Vision Type 是 19,20，100，180 时，输入 [0] 后，自动地设定为引脚宽度的 30%。
Vision Type 230 时，输入 [0] 后，不进行公差检查。
Vision Type 230 时，请输入焊球中心位置的公差值。
对应 Vision Type
·P Pattern(0 ～ 255)
是定义引脚的照射方式的数据。只有在以下的 Vision Type 是有效。
10 18 19 20 100 124 180 230
╳╳○○○○○○
10 18 19 20 100 124 180 230
╳╳○○○○○○
10 18 19 20 100 124 180 230
╳╳○○○╳○○
10 18 19 20 100 124 180 230
╳╳○○○╳○╳
10 18 19 20 100 124 180 230
╳╳○○○╳○○
