PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 81

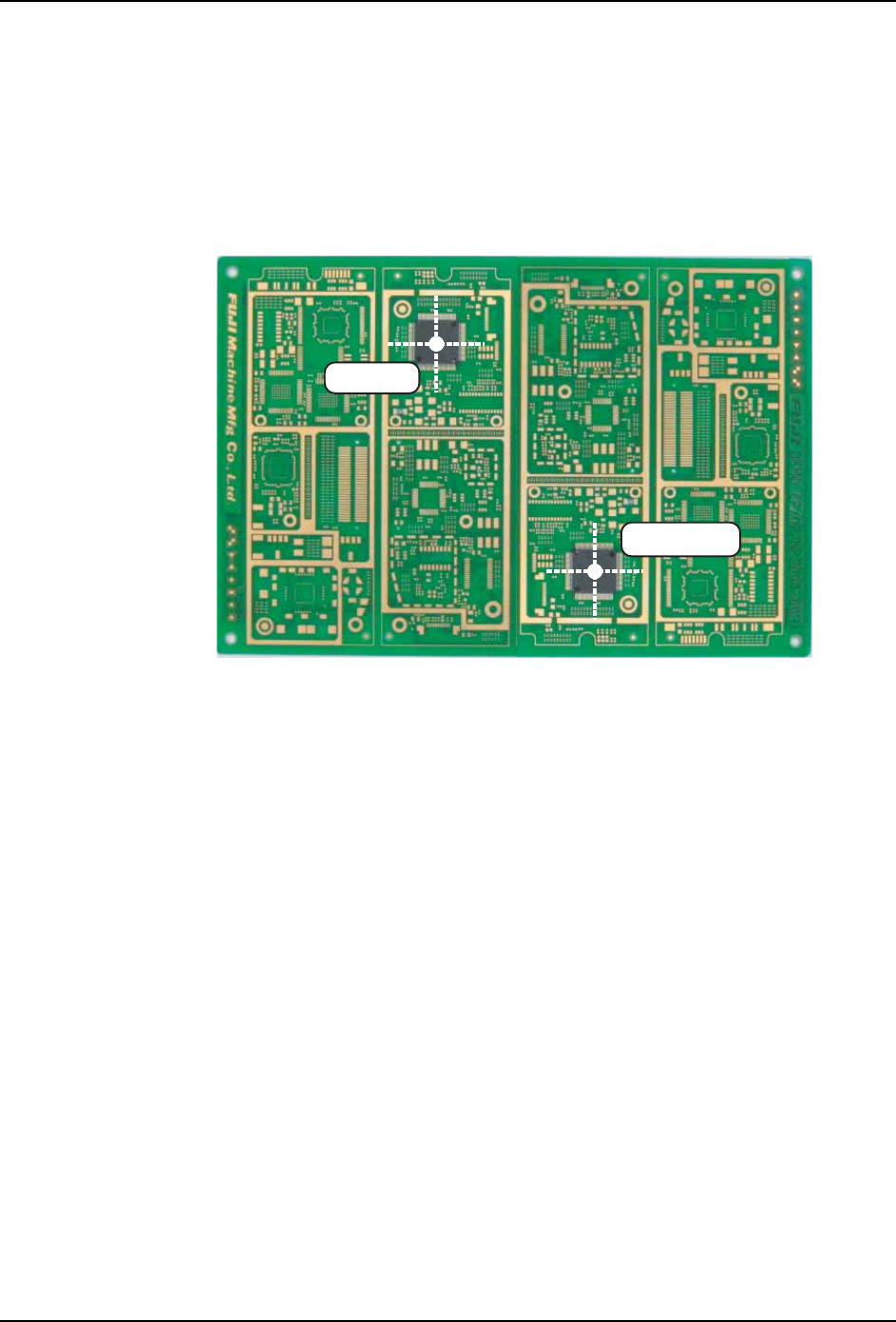

3.7 扩展器的执行
说明关于实行扩展器自动创建顺序的步骤。
扩展器就是展开一块子电路板的顺序成复数块数的子电路板。但是，能展开的只是 「顺序
的输入」中设定子电路板 No. 「1」的子电路板。
要实行扩展器，需要基准元件的坐标。在这里，把以下的子电路板 1 「QFP 120Pin」做为基
准，展开子电路板 1 的顺序为子电路板 2。
71 , 99.25
119.5 , 27.25
ᄤ⬉䏃ᵓ㧝 ᄤ⬉䏃ᵓ㧞
35*6
3. 创建生产程序例子 PRG-XPF-1.0S
82 XPF 编程手册

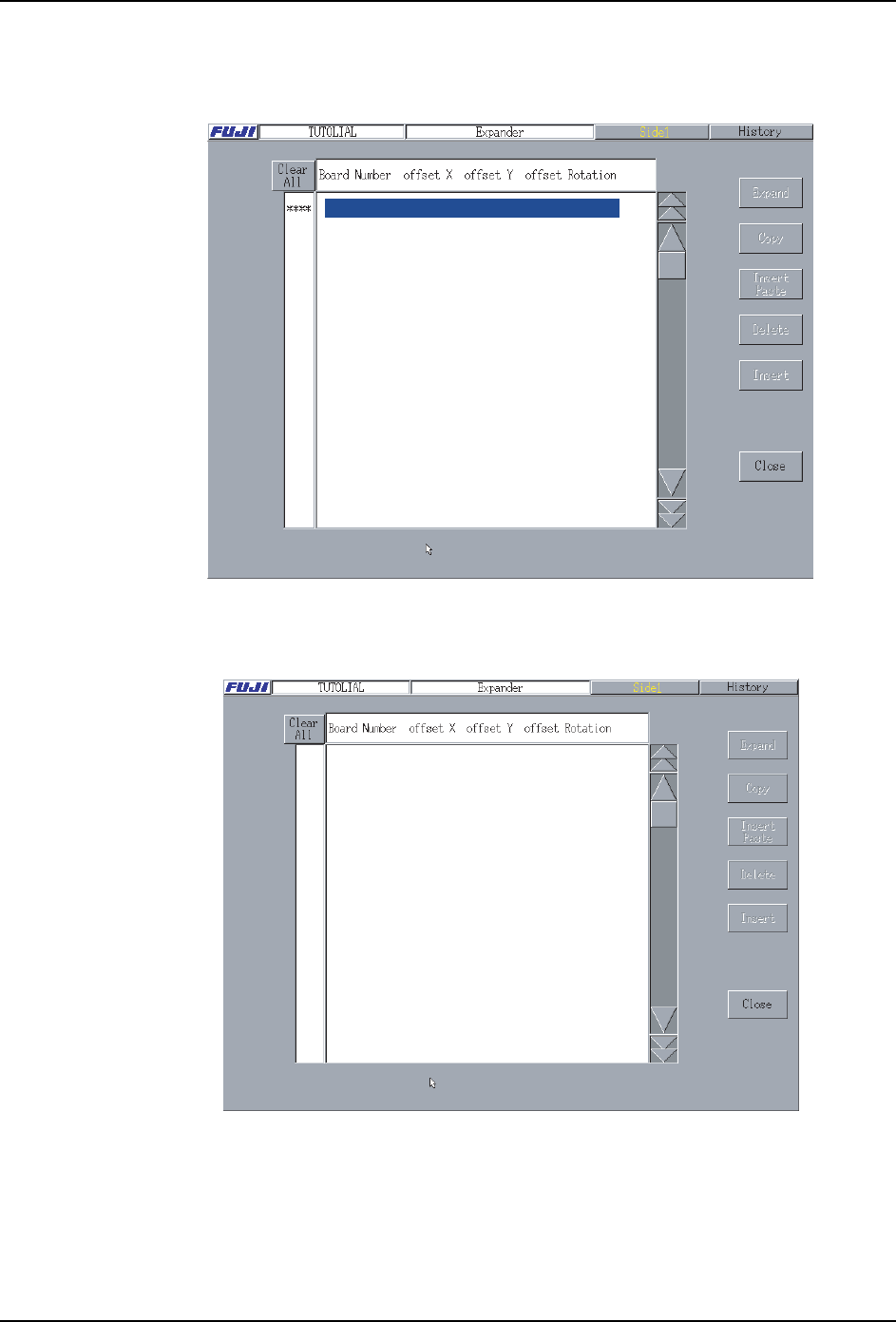

3.7.1 操作步骤
1. 从 ［主画面］中顺序选择 [ 生产程序 ]、[ 扩展器 ]，显示 [ekusupanda] 画面。
2. 按下 「子电路板 No.」列的 「****」，输入 「1」。
显示如下。
08PRG-0089E
****, ****.**, ***.**, ***.**
08PRG-0090E
****,**** ****.**, ***.**, ***.**
11,0.00, 0.00, 0
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 83

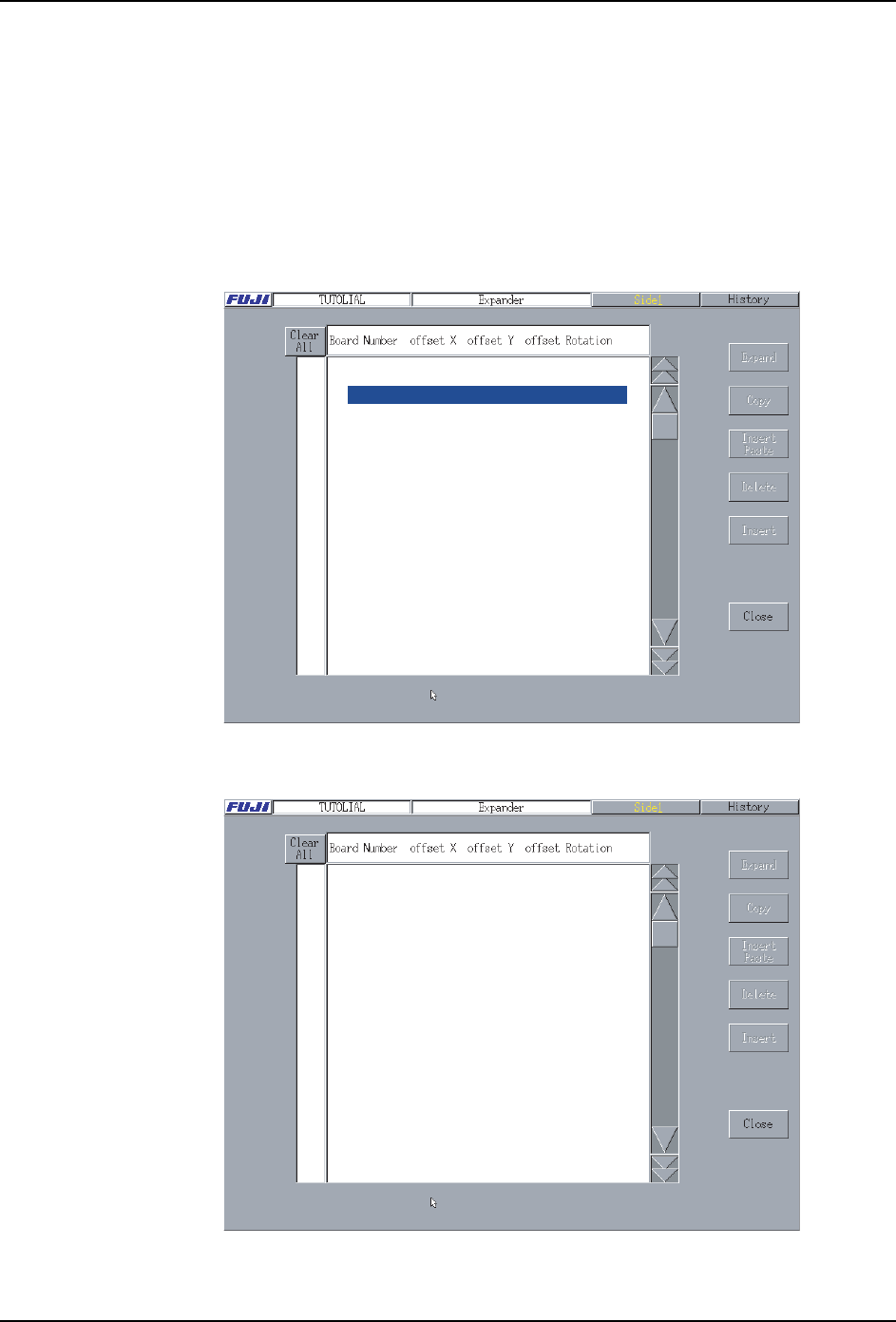

3. 在第 1 行展开生产程序时，设定作为基准的元件的坐标。
请设定下面的数值。
4. 按下 「子电路板 No.」列的 「****」，输入 「2」。显示如下。
子电路板 No.: 1
修正值 X: 71.00
修正值 Y: 99.25
修正值角度 : 0
08PRG-0090E
****,**** ****.**, ***.**, ***.**
11,71.00, 99.25, 0
****, ****.**, ***.**, ***.**
08PRG-0090E
****,**** ****.**, ***.**, ***.**
11,71.00, 99.25, 0
22,0.00, 0.00, 0
