PRG-XPF-1.0S 6. 编辑程序 XPF 编程手册 209 c. 指定进行坐标修正值的子电路板 No.。 d. 指定进行坐标修正的平台 No./ 料站 No.。 e. 指定进行修正的方向、加法 / 减法 (+/-)、修正量。 ( 修正量的输入范 围 : 0.00 ～ 650.00) f. 按下 [ 执行 ] 按键，显示出如下确认信息。 g. 按下 [ 返回 ] 按键，返回 [ 顺序编辑 ] 画面。 设定子电路板跳过 在进行拼板生…
6. 编辑程序 PRG-XPF-1.0S
208 XPF 编程手册
在顺序的坐标添加修正值
以子电路板为单位对其子电路板上的指定种类的坐标进行修正的功能。
1. 操作步骤
a. 选择 [ 顺序编辑 ] 画面的 [ 坐标修正值 ] 按键。显示以下的画面。
b. 选择顺序的种类。
选择添加的修正值的坐标。
显示前面一个顺序数据。
显示后面一个顺序数据。
回到顺序数编辑画面 ( 一览表型 )。
显示供料器安装画面。
显示编辑元件画面。
显示编辑定位点画面。
᭄ࠡ
ϟ᭄
D: Placing Sequence 元件贴装坐标
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 209
c. 指定进行坐标修正值的子电路板 No.。
d. 指定进行坐标修正的平台 No./ 料站 No.。
e. 指定进行修正的方向、加法 / 减法 (+/-)、修正量。
( 修正量的输入范围 :0.00 ～ 650.00)
f. 按下 [ 执行 ] 按键，显示出如下确认信息。
g. 按下 [ 返回 ] 按键，返回 [ 顺序编辑 ] 画面。
设定子电路板跳过

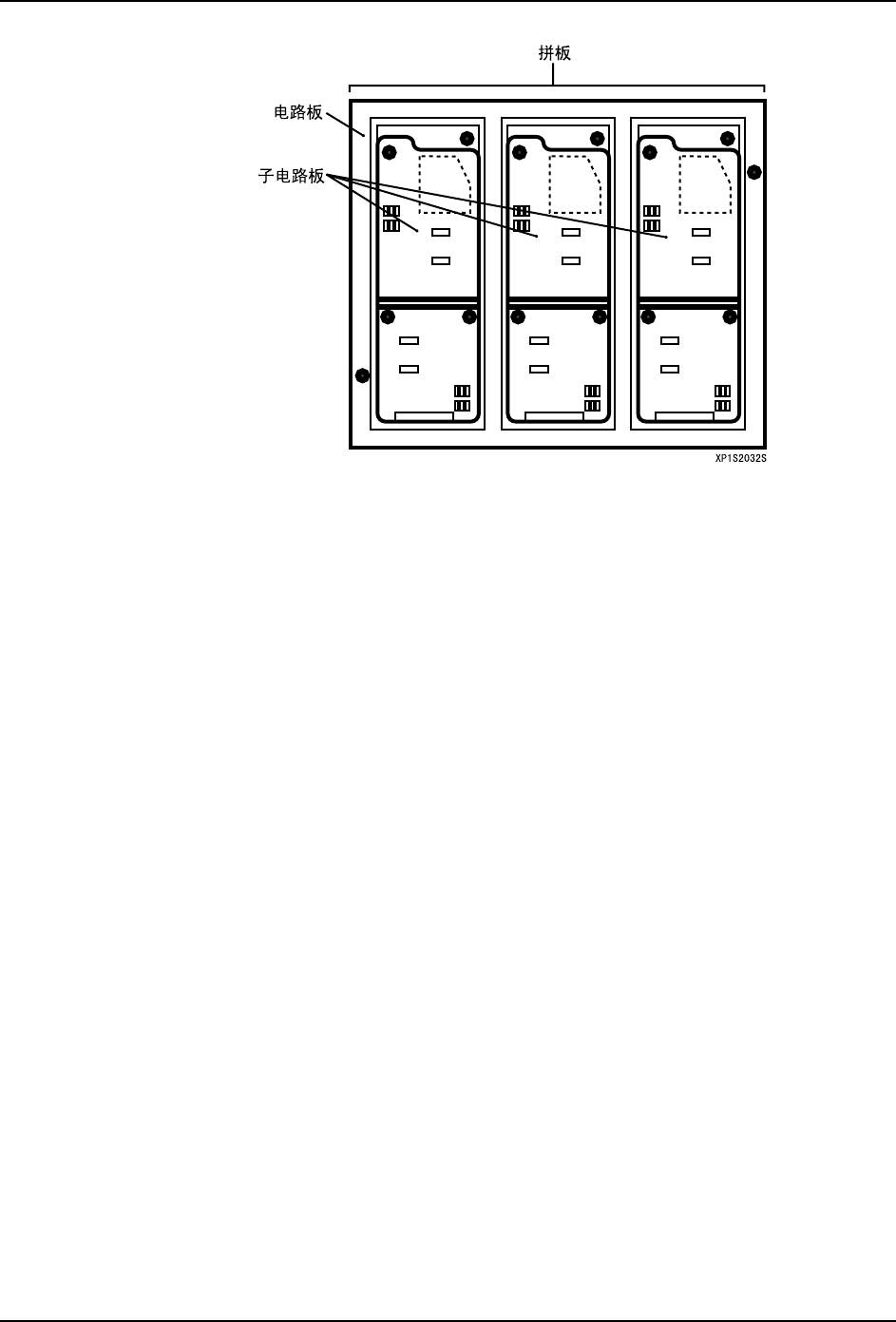

在进行拼板生产的时候，由于子电路板有缺陷等原因。可以指定某个子电路板不必生产 ( 跳
过 )。子电路板的跳过有以下 2 种方法。
·由生产程序进行子电路板跳过
可在生产程序中预先设定要跳过的子电路板。
·由跳过定位点自动进行子电路板跳过
在电路板上设定的子电路板跳过定位点，将检测出那个定位点的子电路板的生产
自动地跳过。
B: Board Skip Sequence 读取子电路板跳过定位点坐标
F: Board Fiducial Sequence 读取子电路板基准定位点坐标
[ 全部 ]: 对于电路板上的所有子电路板进行坐标修正。
[ 指定 ]: 全部的子电路板不作为对象时，指定子电路板
No.。
[ 全部 ]: 对于电路板上的所有顺序进行坐标修正。
[ 指定 ]: 全部的供料器不作为对象时，指定供料平台 No./ 料槽 No.。
[ 是 ]: 执行修正处理，返回 [ 顺序编辑 ] 画面。
[不]: 中止处理，返回[顺序编辑]画面。
08PRG-0380E
6. 编辑程序 PRG-XPF-1.0S
210 XPF 编程手册
1. 使用主跳过定位点的子电路板跳过
使用主跳过定位点，可以缩短拼板生产时的周期时间。
使用者在生产程序上对子电路板 No.0 设定跳过定位点后。生产时机器会首先检查有无拼
板的主跳过定位点。操作者事先在子电路板位置上设定主跳过定位点后，机器由此识别
要进行生产的电路板上是否存在需要跳过的电路板，为了判断哪一块电路板需要跳过而
对所有的子电路板的子跳过定位点进行读取。在没有检测出时主跳过定位点时，省略子
电路板定位点的读取，而进行所有电路板的元件贴装。由此省去了读取各个电路板跳过
定位点的操作时间。
2. 由群组跳过定位点进行子电路板跳过
使用群组跳过定位点时，可以缩短从几十块到几百块的拼版的生产周其时间。
检测出群组跳过定位点后，识别在其群组内具有跳过的子电路板，读取属于其群组的各
个子电路板的子跳过定位点。没有检测出群组跳过定位点时，忽略属于其各个子电路板
的子电路板跳过定位点的读取，将元件贴装在所属的各个子电路板上。使用全局跳过定
位点时，只有在检测出全局跳过定位点时读取全局跳过定位点。
