6. 编辑程序 PRG-XPF-1.0S 208 XPF 编程手册 在顺序的坐标添加修正值 以子电路板为单位对其子电路板 上的指定种类的坐标进行修正的功 能。 1. 操作步骤 a. 选择 [ 顺序编辑 ] 画面的 [ 坐标修正值 ] 按键。显示以下的画面。 b. 选择顺序的种类。 选择添加的修正值的坐标。 显示前面一个顺序数据。 显示后面一个顺序数据。 回到顺序数编辑画面 ( 一览表型 )。 显示供料器安装画面。 显示编辑元件画面。 显…
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 207
[贴装顺序显示]画面
1. 按键说明
在当前显示的顺序的下面，增加了新的顺序数
据。
移动到指定的顺序 No. 上。
35*6
35*
6
ࡴ
䏇䖛
6. 编辑程序 PRG-XPF-1.0S
208 XPF 编程手册

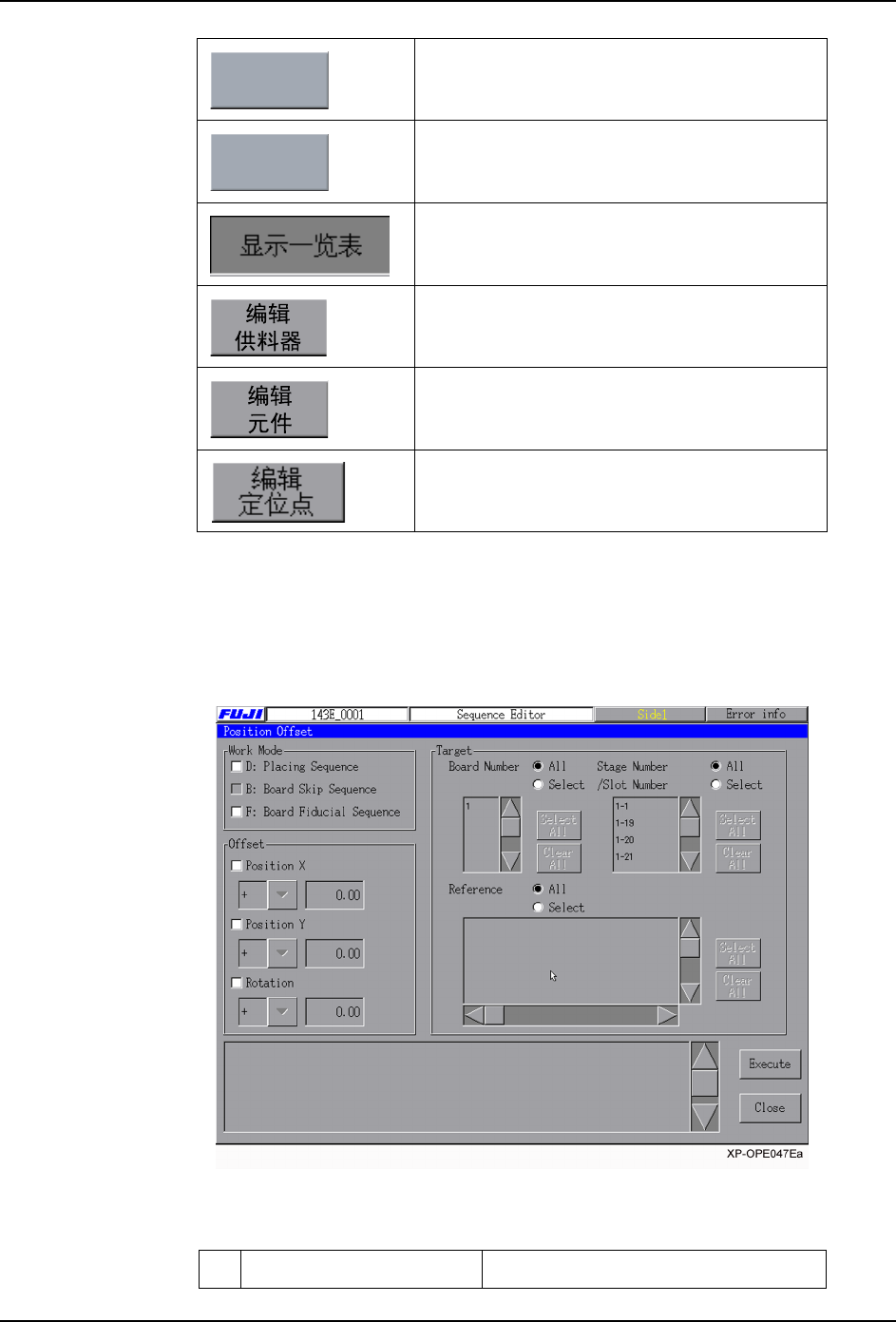

在顺序的坐标添加修正值
以子电路板为单位对其子电路板上的指定种类的坐标进行修正的功能。
1. 操作步骤
a. 选择 [ 顺序编辑 ] 画面的 [ 坐标修正值 ] 按键。显示以下的画面。
b. 选择顺序的种类。
选择添加的修正值的坐标。
显示前面一个顺序数据。
显示后面一个顺序数据。
回到顺序数编辑画面 ( 一览表型 )。
显示供料器安装画面。
显示编辑元件画面。
显示编辑定位点画面。
᭄ࠡ
ϟ᭄
D: Placing Sequence 元件贴装坐标
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 209
c. 指定进行坐标修正值的子电路板 No.。
d. 指定进行坐标修正的平台 No./ 料站 No.。
e. 指定进行修正的方向、加法 / 减法 (+/-)、修正量。
( 修正量的输入范围 :0.00 ～ 650.00)

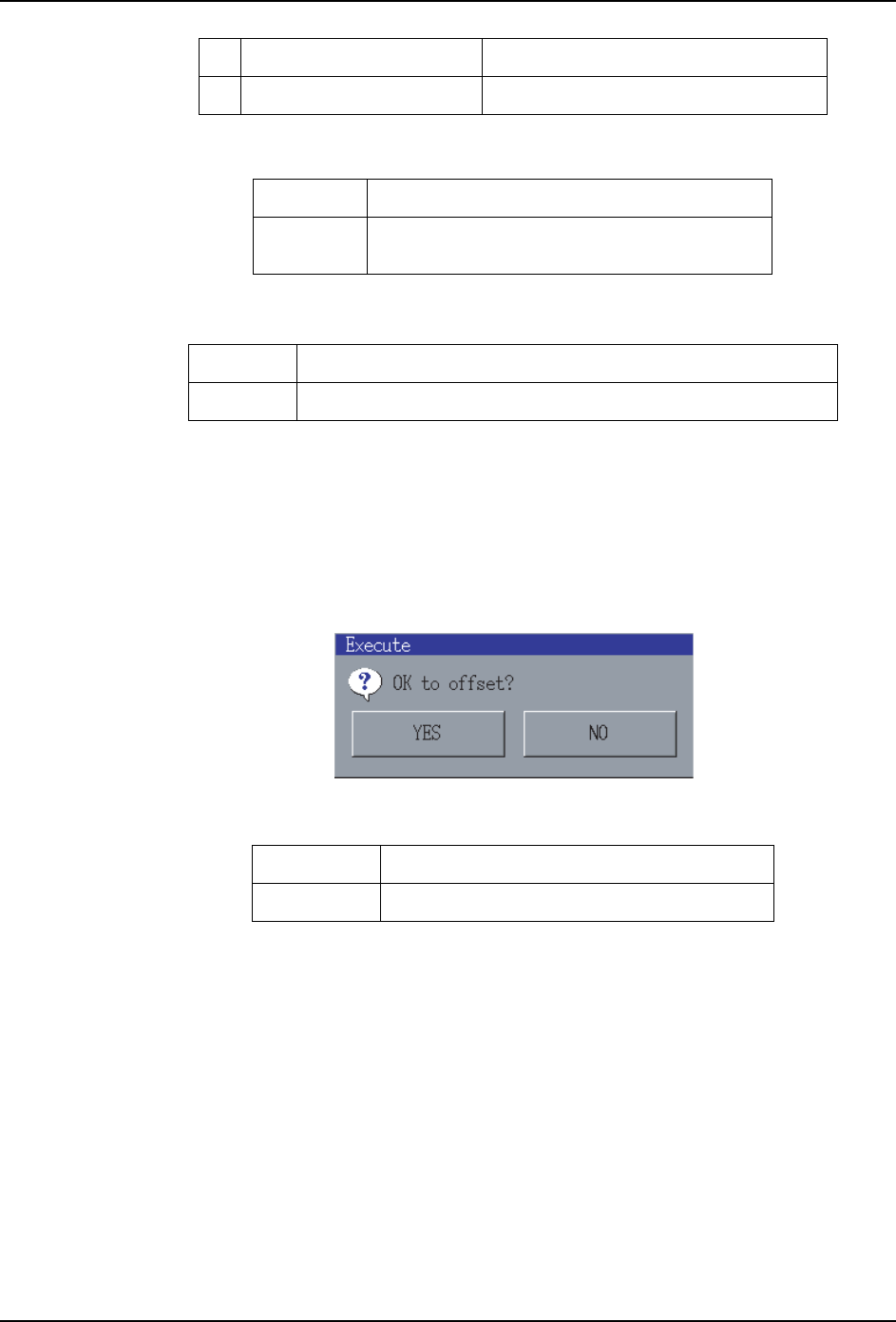

f. 按下 [ 执行 ] 按键，显示出如下确认信息。
g. 按下 [ 返回 ] 按键，返回 [ 顺序编辑 ] 画面。
设定子电路板跳过
在进行拼板生产的时候，由于子电路板有缺陷等原因。可以指定某个子电路板不必生产 ( 跳
过 )。子电路板的跳过有以下 2 种方法。
·由生产程序进行子电路板跳过
可在生产程序中预先设定要跳过的子电路板。
·由跳过定位点自动进行子电路板跳过
在电路板上设定的子电路板跳过定位点，将检测出那个定位点的子电路板的生产
自动地跳过。
B: Board Skip Sequence 读取子电路板跳过定位点坐标
F: Board Fiducial Sequence 读取子电路板基准定位点坐标
[ 全部 ]: 对于电路板上的所有子电路板进行坐标修正。
[ 指定 ]: 全部的子电路板不作为对象时，指定子电路板
No.。
[ 全部 ]: 对于电路板上的所有顺序进行坐标修正。
[ 指定 ]: 全部的供料器不作为对象时，指定供料平台 No./ 料槽 No.。
[ 是 ]: 执行修正处理，返回 [ 顺序编辑 ] 画面。
[不]: 中止处理，返回[顺序编辑]画面。
