备注 )为了进行这个检查，在要素上有必要连接了 5 根以上的间距的引脚。
10.显示出 [ 编辑结束确认 ] 对话框。按下 [ 结束 ] 按键结束编辑。
PRG-XPF-1.0S 5. PDW
XPF 编程手册 181

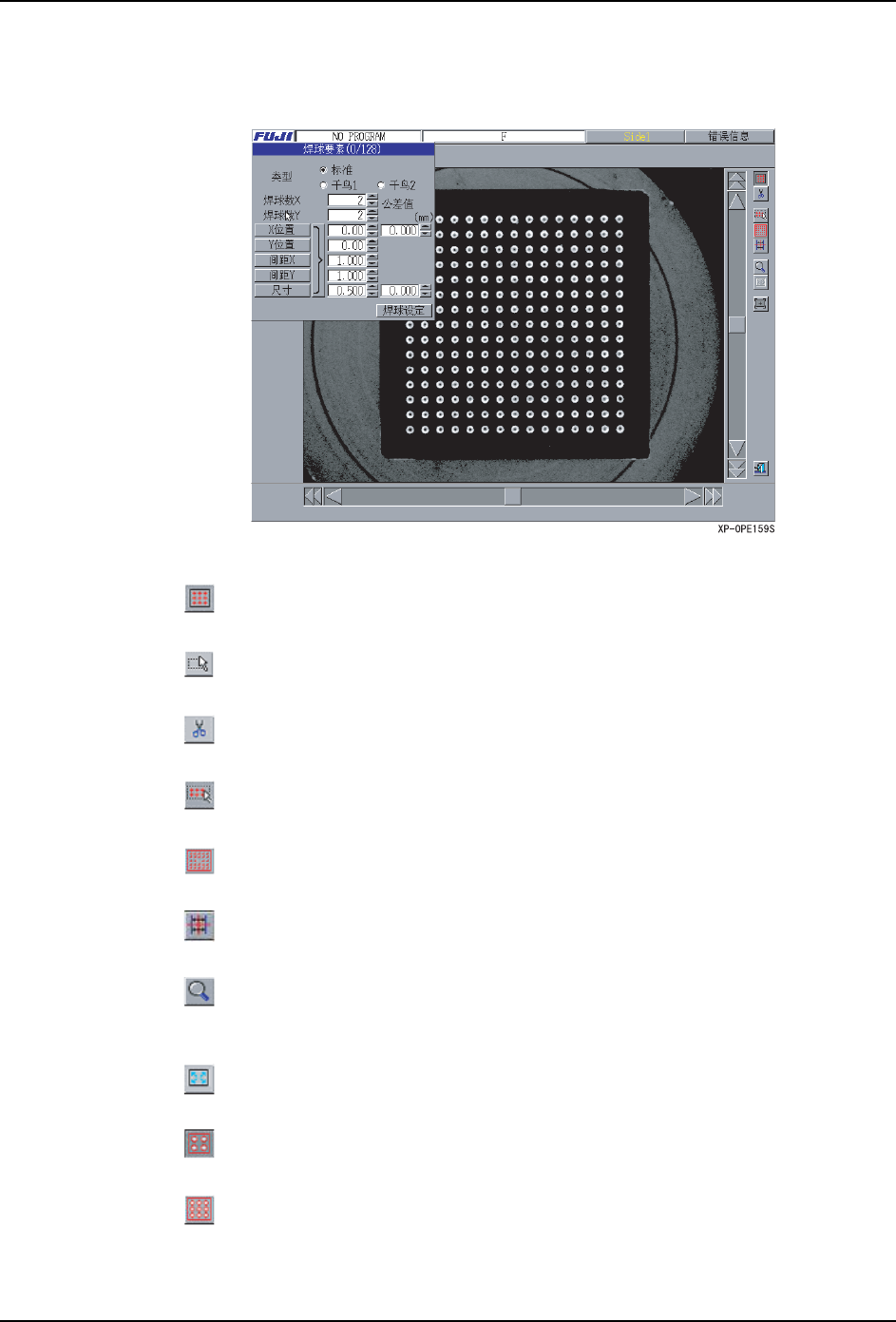

5.2.9 用 Vision Type230 编辑
在 Vision Type 230 上进行锡球要素的设定，生成。把 BGA 元件作为对象。
是锡球要素输入模式。
将选择的锡球要素数据一次性变更。
删除选择的锡球要素数据。
是锡球要素自动输入模式。
是锡球要素全自动输入模式。
再次用向导进行卡尺测定。
将指定的中心点作为基准扩大 / 缩小显示的影像。
左击时按每 2 倍进行扩大。(5 个阶段 )
右击时按 1/2 倍缩小。( 不能缩小到初始倍率以下 )
显示画面被扩大时，将画面返回到初始倍率。
设定包围要素框(锡球的框)的显示/非显示。
只有在按下按键的期间，消去编辑中的元件影像的显示。
5. PDW PRG-XPF-1.0S
182 XPF 编程手册
在 Vision Type 230 模板编辑中，创建锡球的要素。要创建及编辑要素有如下方法。
·用全自动输入模式输入要素
对同样尺寸的锡球，同样间距排列的元件，自动生成要素。
·用自动输入模式输入要素
选择锡球的配置自动生成要素。
·手动输入要素
手动生成要素。
·一次性编辑现有要素。
同时变更复数的要素的设定。
·切换要素框的显示
切换要素框的显示。
·把元件影像设定为非显示
消去编辑中的元件影像的显示。
设定要素，结束模板编辑的时候，请参考下面的项目。
·结束模板编辑
用全自动输入模式输入要素
操作步骤
1. 按下以下按键。
2. 根据影像处理，锡球要素被自动生成。
在元件主体内，同样的尺寸的锡球，对于同样的间距排列的元件 ( 部分地锡球不存在也可以
)，自动生成要素。
用自动输入模式输入要素
1. 按下以下按键。
使用设定的元件主体尺寸，从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
