PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 261
g. Body Gain Of Contrast Offset(0.00 ～ 255.00)
是要素存在于元件主体内侧的元件，在亮度不鲜明况时设定补正影像的对比度的修正
值。
影像不够鲜亮时可通过增大这个值来提高影像处理中的识别率。
设定值 「0」的时候，不进行对比度补正。
对应 Vision Type
注意 )只有在 Vision Type19、180、230 的时候支持。

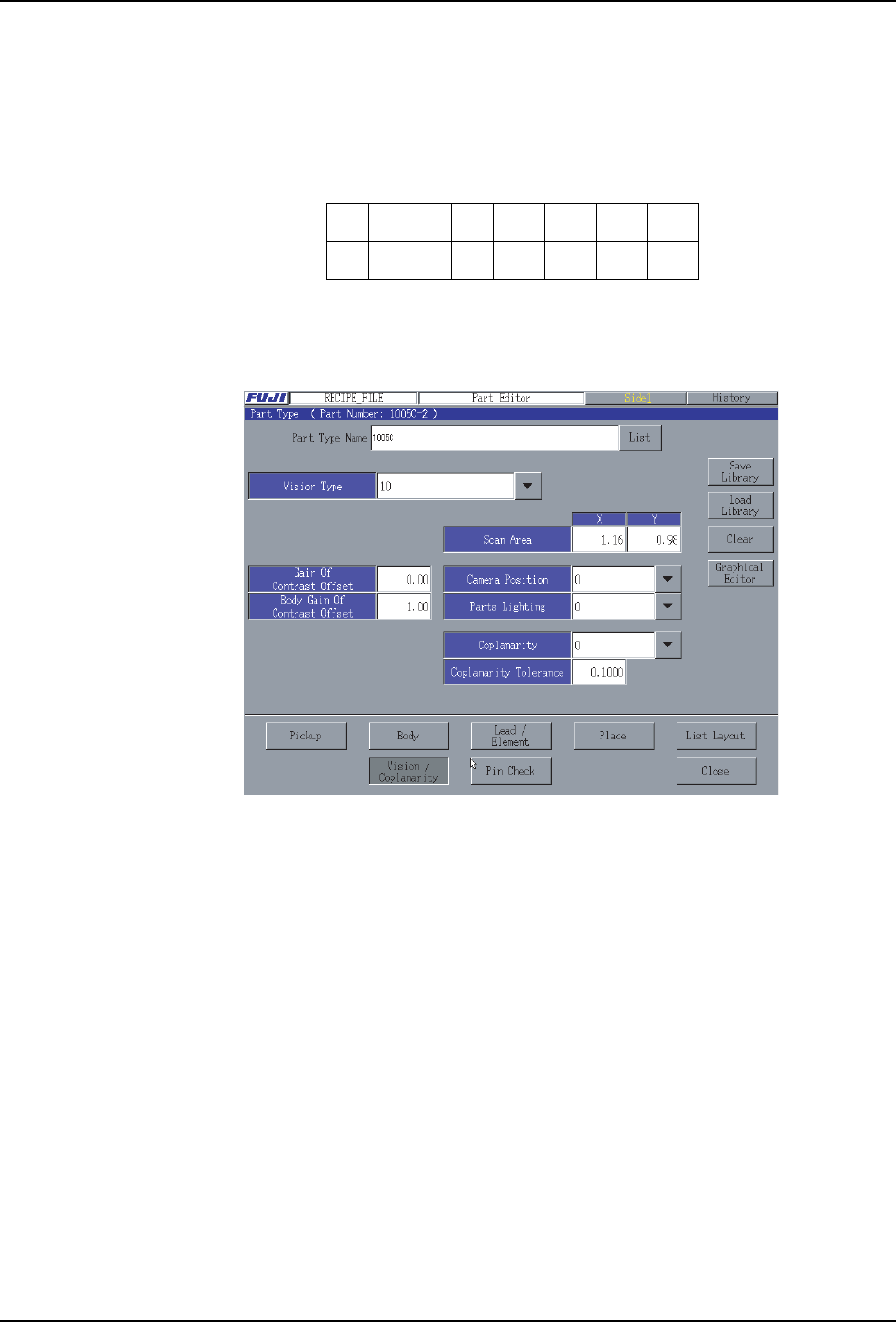

Tips) 关于 [Vison Type/Coplanarity] 画面
Vision 类的项目能在 [Vison Type/Coplanarity 数据编辑 ] 画面设定。
5. Coplanarity
设定有关引脚浮起检查的项目。
a. Coplanarity
设定是否检查引脚浮起 ( 垂直方向的弯曲 )。
测定方法是用元件各个边的要素内引脚单独计算线性 ( 引脚连接方面的直线度 )。(
不进行所有边共通基准的线性检查。)
必须有 5 个以上连续间距的引脚。引脚 4 个以下的时候不进行引脚浮起 ( 垂直方向的
弯曲 ) 检查。
从吸嘴或者夹具前端到影像处理面为止的高度限制是 11 mm。在间距不等的引脚和多
段引脚的时候，不能正常识别，所以不能进行引脚浮起 ( 垂直方向的弯曲 ) 检查。
在检测出引脚的附近有与引脚类似的突起时，有不能进行引脚浮起 ( 垂直方向的弯曲
) 检查的可能性。
10 18 19 20 100 124 180 230
╳╳○╳╳╳○○
0: NO 不进行检查。
1: YES 进行检查。
08PRG-0531E
6. 编辑程序 PRG-XPF-1.0S
262 XPF 编程手册
对应 Vision Type
注意 )支持 Coplanarity 仅仅对搭载有引脚浮起 ( 垂直方向的弯曲 ) 检查功能机器的 Vision
Type 19、20、100 的引脚要素。
b. Coplanarity Tolerance(0.0001 ～ 6.5535 mm)
设定引脚垂直方向的弯曲的公差值。输入位于最上面的引脚和位于最下面的引脚距离
的公差值。
如果计算结果超过这个公差值，废弃那个元件。
对应 Vision Type

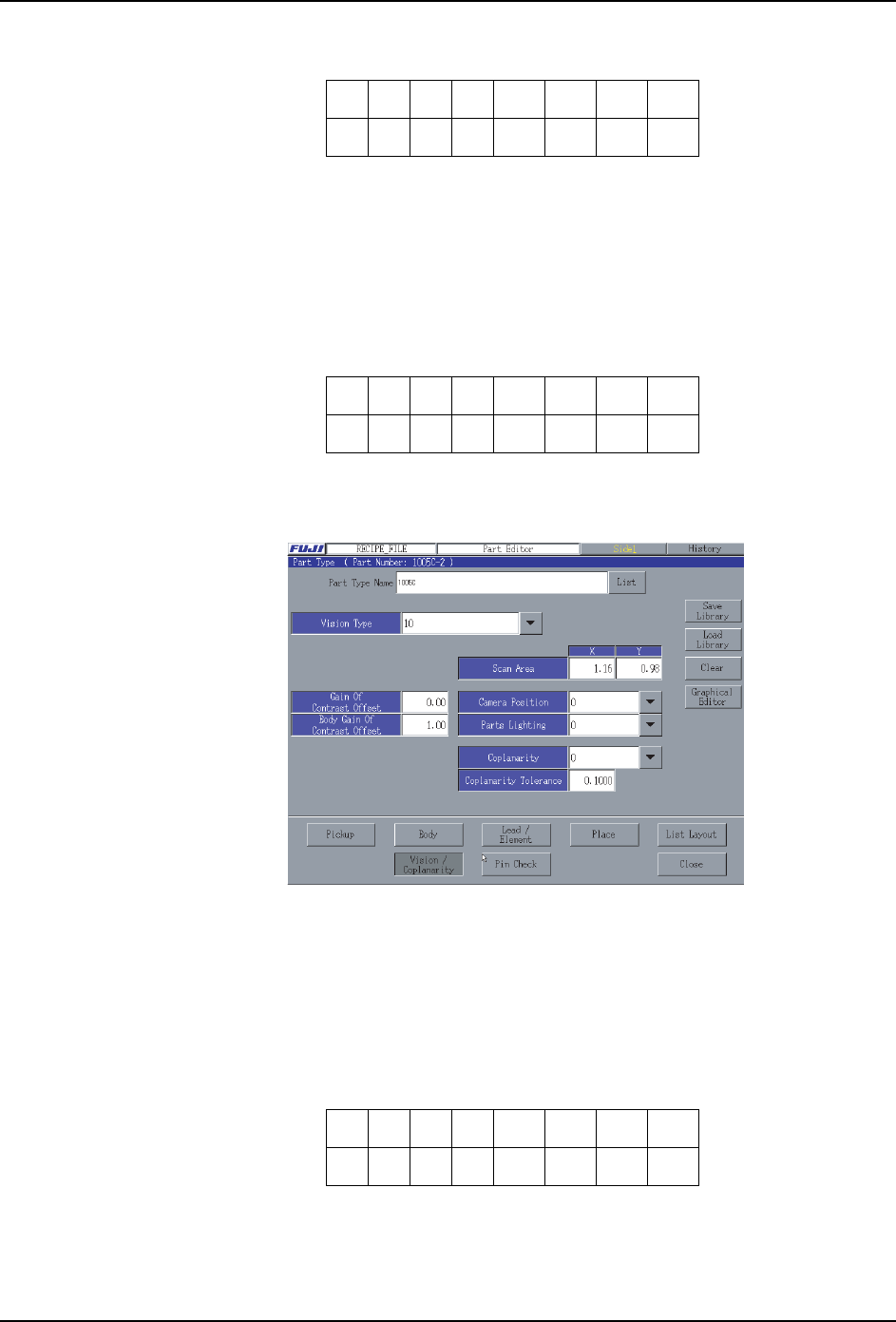

Tips)关于 [Vison Type/Coplanarity] 画面
Coplanarity 类的项目能在 [Vison Type/Coplanarity 数据编辑 ] 画面设定。
6. Pin Check
在使用 Vision Type230 的 CSP 等的 BGA 元件中，在元件的底部附加有能识别极性的定位
点。通过识别其定位点，能识别元件供应方向的正确与否。
a. 项目说明
·Pin Check Mode
对应 Vision Type
10 18 19 20 100 124 180 230
╳╳○○○╳╳╳
10 18 19 20 100 124 180 230
╳╳○○○╳╳╳
10 18 19 20 100 124 180 230
╳╳╳╳╳╳╳○
0： No Check 不进行检查。
5： Bottom Mark 用 BGA 处理进行底定位点检查。
08PRG-0532
E
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 263
·Is Bottom Mark Present
对应 Vision Type
注意 )上述元件主体是黑色，定位点拍摄为白色。不对应元件的元件主体是白色定位点是黑
色的情况。
·Upper Left X(-50.00 ～ 50.00 mm)
设定进行底定位点检查的左上方的 X 轴坐标。
对应 Vision Type
·Upper Left Y(-50.00 ～ 50.00 mm)
设定进行底定位点检查的左上方的 Y 轴坐标。
对应 Vision Type
·Lower Right X(-50.00 ～ 50.00 mm)
设定进行底定位点检查的右下方的 X 轴坐标。
对应 Vision Type
10 18 19 20 100 124 180 230
╳╳╳╳╳╳╳○
5: No 在元件的检验范围内确认没有白色定位点。
4: Yes 在元件的检验范围内确认有白色定位点。
10 18 19 20 100 124 180 230
╳╳╳╳╳╳╳○
10 18 19 20 100 124 180 230
╳╳╳╳╳╳╳○
10 18 19 20 100 124 180 230
╳╳╳╳╳╳╳○
