6. 编辑程序 PRG-XPF-1.0S
280 XPF 编程手册
2. 选择设定的吸嘴。

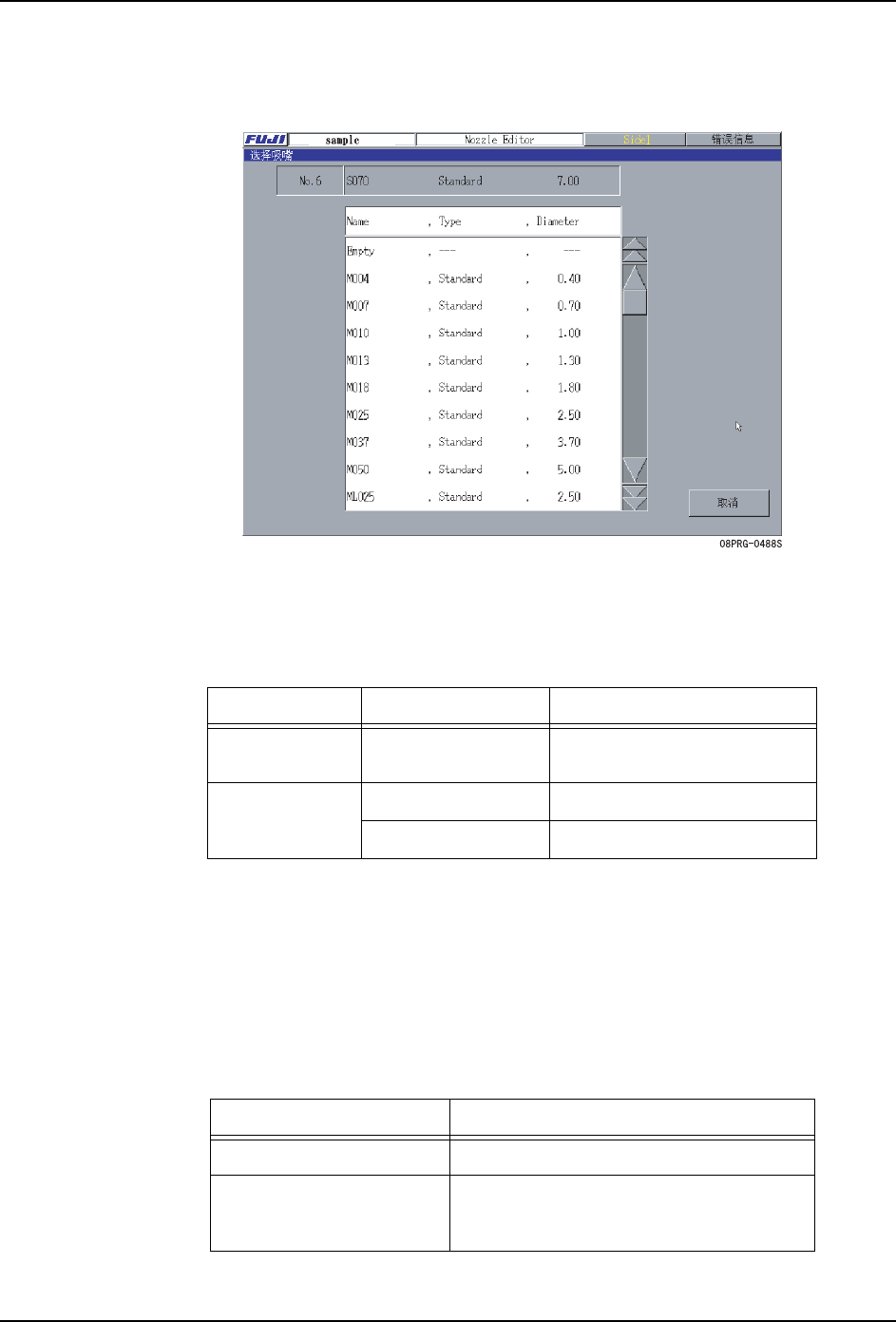

请选择吸嘴号码 ( 旋转自动更换头 ) 或者吸嘴平台的号码 ( 单吸嘴 )。如下显示 [ 吸嘴选
择 ] 画面，从一览表选择对生产必要的吸嘴。
备注 )但是，有根据生产程序进行设定的吸嘴。
a. 旋转自动更换头的时候
如下有根据吸嘴号码而限制可以安装的吸嘴的尺寸。但是，最大元件尺寸是指有吸取
可能性的最大元件尺寸。
备注 )
1.元件尺寸中也包含引脚部分。
2.「Direction」、「Pick-up Point Offset X」、「Pick-up Point Offset Y」、「Scan
Area X」、「Scan Area Y」全部是 0 时候的条件。
3.最大尺寸是元件主体尺寸 ( 不含引脚 ) 为 25.00 × 20.00(mm)、「Scan Area X」和
「Scan Area Y」为 30.00 × 24.00(mm)、影像处理范围是 30.00 × 24.00(mm)。
b. 单吸嘴的时候
请设定下面的吸嘴。
吸嘴尺寸 最大元件尺寸 吸嘴号码
～φ 3.7 4.5 × 3.2 mm 1、2、3、4、5、6、7、8、
9、10、11、12
φ 3.7 ～φ 5.0 10.0 × 10.0 mm 1、4、7、10
20.0 × 20.0 mm 4、10
吸嘴 用途
φ 10 单吸嘴 在对吸嘴亮度调整时需要。
测定料盘高度吸嘴 只使用料盘元件时需要。
请在吸嘴单元置放台 「S1-6」上设定。
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 281
[ 吸嘴编辑 ] 画面的各项目的说明
1. 项目说明
a. No.
选择 [ 旋转自动更换头 1]、[ 旋转自动更换头 2] 标签页的时候，表示旋转自动更换
头的吸嘴号码。
选择 [ 单吸嘴 1] 的时候，表示吸嘴单元置放台的号码。
b. Name
表示吸嘴名。
备注 )Name 是 「Empty」的吸嘴数据，表示未设定吸嘴的状态。
c. Type
表示吸嘴的种类。
d. Diameter
表示吸嘴尺寸。( 单位 :mm)
持有吸嘴的登录
预先登录持有的吸嘴后，在[吸嘴选择]画面的吸嘴一览表的显示可以限定为所持有的吸嘴。
1. 操作步骤
a. 选择 [ 选择吸嘴 ] 画面的 [ 登录持有吸嘴 ] 按键。

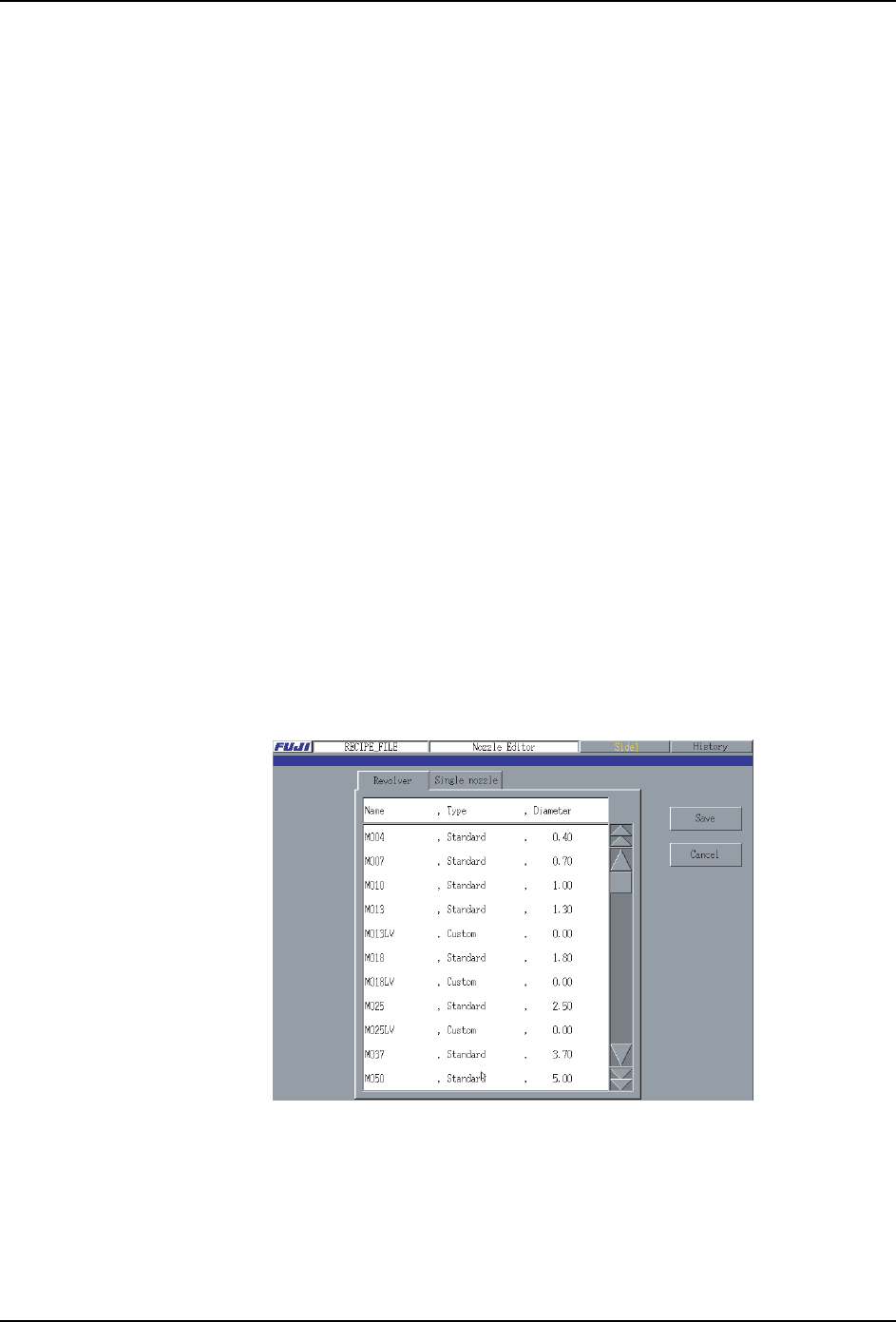

b. 显示出如下画面，从一览表中选择持有的吸嘴。
c. 单击 [ 登录 ] 按键的话，显示出确认对话框，选择 [OK] 按键确定登录。
Standard: 标准吸嘴
Custom: 特殊吸嘴
08PRG-0489E
6. 编辑程序 PRG-XPF-1.0S
282 XPF 编程手册
6.2.7 编辑器的结束 ( 生产程序的保存 )
功能说明
生产程序的保存和结束、进行数据检查等。
表示步骤
1. 在[编辑器]画面选择[保存]。(不显示[不保存结束]按键)
2. 变更生产程序，在 [ 编辑器 ] 画面选择 [返回]。( 没变更生产程序时，不显示这个画面 )。
操作说明
解说
将编辑的生产程序保存到文件中。在生产程序中，保存顺序和元件数据、定位点数据等。
另外，进行编辑的生产程序的数据检查时，可以检查是否有错误。如果生产程序有错误，不
能执行生产和扩展。
35*6
1(:B),/(
[ 生产程序名 ] 文本框 : 从键盘输入保存的生产程序的生产程序名。
检查编辑的生产程序的数据是否是恰当的内容。
在生产使用的元件的元件数据一次性保存到程序库。(
在生产不使用的元件数据不保存 )
用输入在 [ 生产程序名 ] 中的名称保存生产程序。如果
有同名的生产程序名，显示出改写确认信息。
废弃编辑的生产程序后结束。显示出是否在结束之前重
新读入编辑前的生产程序确认信息。
(按下[编辑器]画面[保存]时不显示)
把从 Fuji Flexa 传输来的生产程序反映到 Fuji Flexa
的 Job 中。
（仅仅在 FujiFlexa 数据访问功能有效时。）
取消编辑器结束。
