3. 创建生产程序例子 PRG-XPF-1.0S 74 XPF 编程手册 6. 从一 览表选择使用的吸嘴。 请从一览表选择下面的吸嘴。选 择吸嘴后，设定选择的吸嘴。 选择的吸嘴名 :S100 7. 选择 测定料盘高度的吸嘴。 请选择 [ 单吸嘴头 1] 的吸嘴号码 「No.6」 。 8. 从一 览表选择测定料盘高度的吸嘴。 选择的吸嘴名 :He ight Measure 08PRG - 0077 E 08PRG - 0078 E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 73

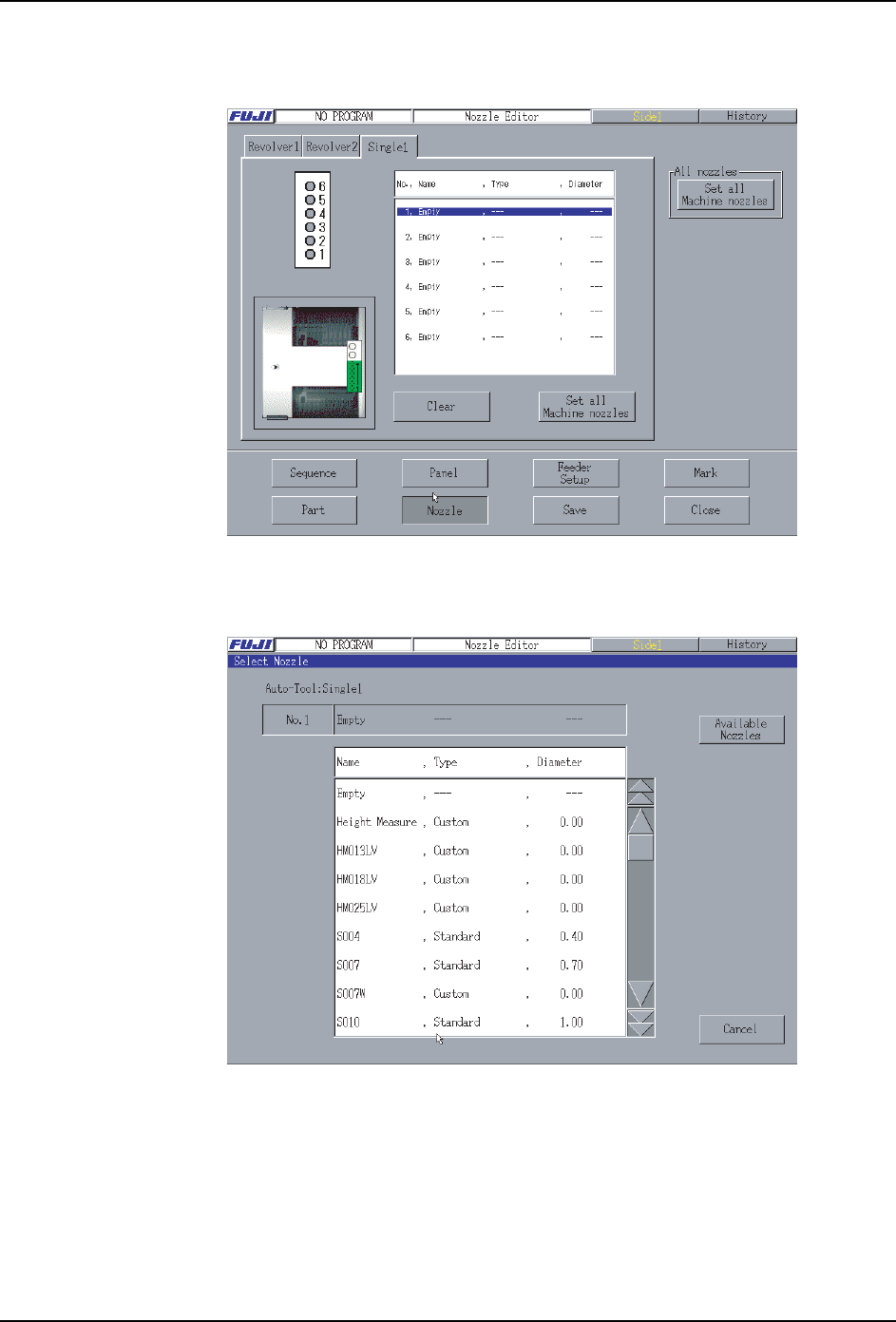

4. 表示单吸嘴头 1 安装的吸嘴。
请选择 [ 单吸嘴头 1] 标签页。显示出如下画面。
5. 选择单吸嘴头 1 安装的吸嘴。
请选择吸嘴号码 「No.1」。显示出如下 [ 吸嘴选择 ] 画面。
08PRG-0075E
08PRG-0076E
3. 创建生产程序例子 PRG-XPF-1.0S
74 XPF 编程手册

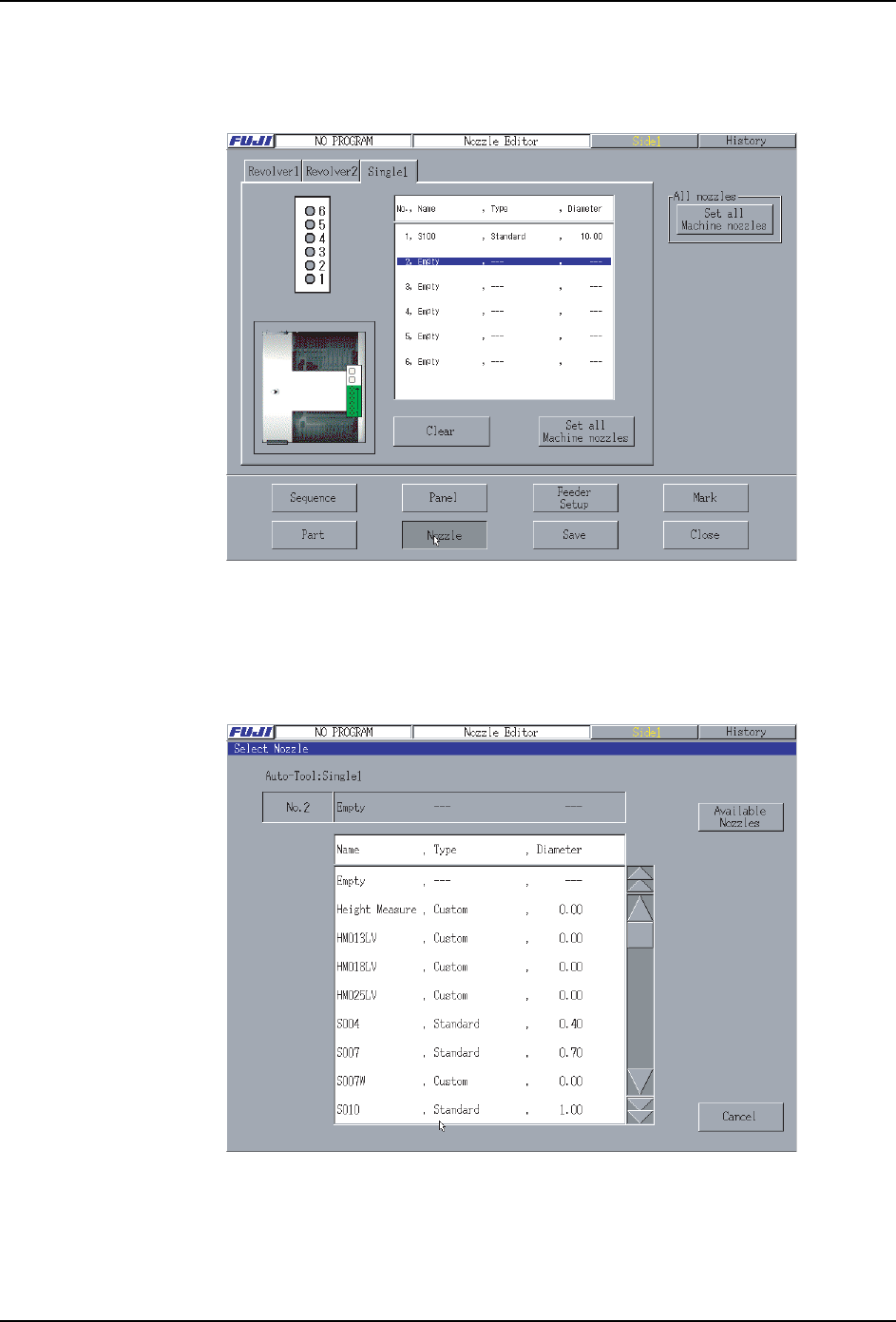

6. 从一览表选择使用的吸嘴。
请从一览表选择下面的吸嘴。选择吸嘴后，设定选择的吸嘴。
选择的吸嘴名 :S100
7. 选择测定料盘高度的吸嘴。
请选择 [ 单吸嘴头 1] 的吸嘴号码 「No.6」。
8. 从一览表选择测定料盘高度的吸嘴。
选择的吸嘴名 :Height Measure
08PRG-0077E
08PRG-0078E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 75
9. 选择测定料盘高度的吸嘴后，显示如下。
10.进入到下一步的操作。
08PRG-0079E
