PRG-XPF-1.0S 5. PDW XPF 编程手册 167 8. 设定引脚要素的间距公差数值， 按下 [ 下一步 ] 按键。 间距公差值请以百分率 (%) 输入。在间距公差值中输入 「0」的话，作为 30％检查。 9. 显示出 [ 确认编辑结束 ] 对话框。按下 [ 结束 ] 按键后，结束编辑。 35* 6 35* 6
5. PDW PRG-XPF-1.0S
166 XPF 编程手册
6. 选择取入元件的影像时使用的相机，按下 [ 下一步 ] 按键。请从 [Auto]、[SIDE1] 以及
[SIDE2] 中选择。[Auto] 的时候，使用接近供应元件的 SIDE 的相机。默认值是 [Auto]。
7. 输入识别引脚的位置，按下 [ 下一步 ] 按键。
以百分率 (%) 输入识别引脚的位置。如果设定机器追求的推荐数值时，请按下 [Auto] 按
键。
在画面右下显示出从元件影像测定的引脚要素的亮度的虚拟的销，在设定的位置上放入
了绿色的查找线。
35*6
ऩఈ
ᮟ䕀༈
;366
PRG-XPF-1.0S 5. PDW
XPF 编程手册 167

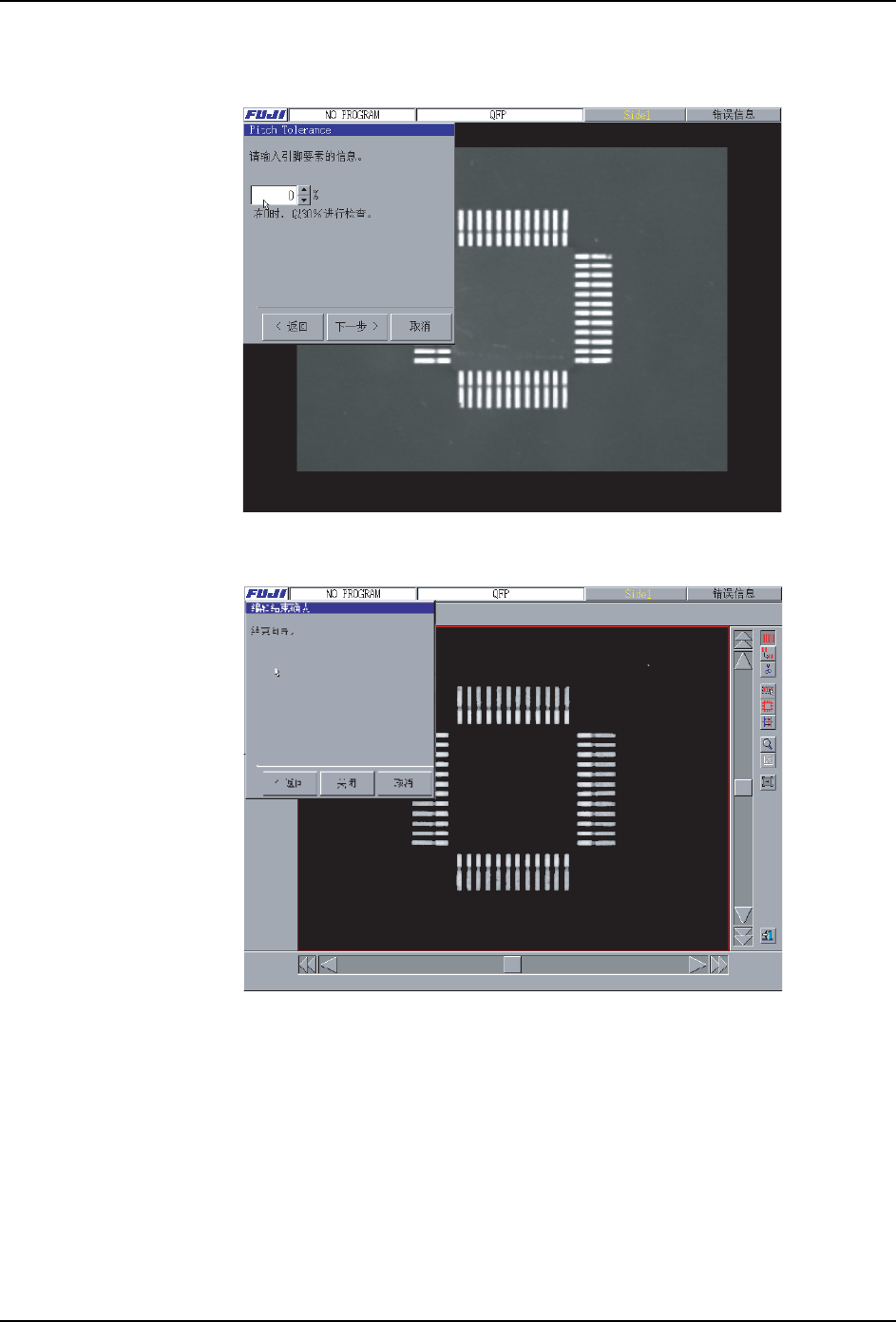

8. 设定引脚要素的间距公差数值，按下 [ 下一步 ] 按键。
间距公差值请以百分率 (%) 输入。在间距公差值中输入 「0」的话，作为 30％检查。
9. 显示出 [ 确认编辑结束 ] 对话框。按下 [ 结束 ] 按键后，结束编辑。
35*6
35*6
5. PDW PRG-XPF-1.0S
168 XPF 编程手册

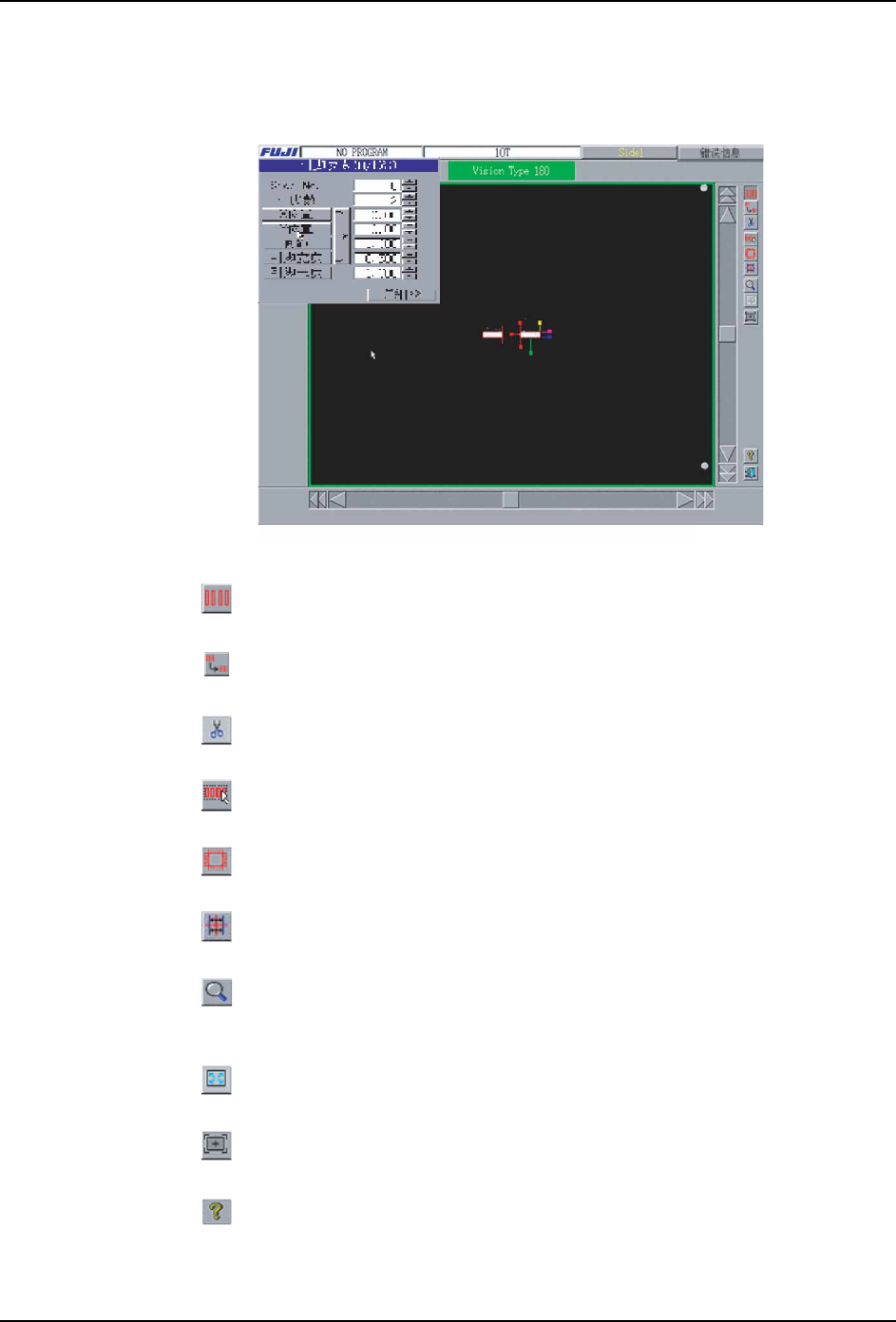

5.2.8 用 Vision Type180 编辑
在 Vision Type 180 上进行铝电解电容等的引脚要素的设定，生成。把引脚的总数量 2 根以
上、4 根以下的元件作为对象。
是引脚要素输入模式。
复制选择的引脚要素数据。
全部删除选择的要素数据。
是引脚要素自动输入模式。
是引脚要素全自动输入模式。
再次用向导进行卡尺测定。
将指定的中心点作为基准扩大 / 缩小显示的影像。
左击时按每 2 倍进行扩大。(5 个阶段 )
右击时按 1/2 倍缩小。( 不能缩小到初始倍率以下 )
显示画面被扩大时，将画面返回到初始倍率。
使用设定的元件主体尺寸，从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
35*6
