PRG-XPF-1.0S 4. MDW
XPF 编程手册 89

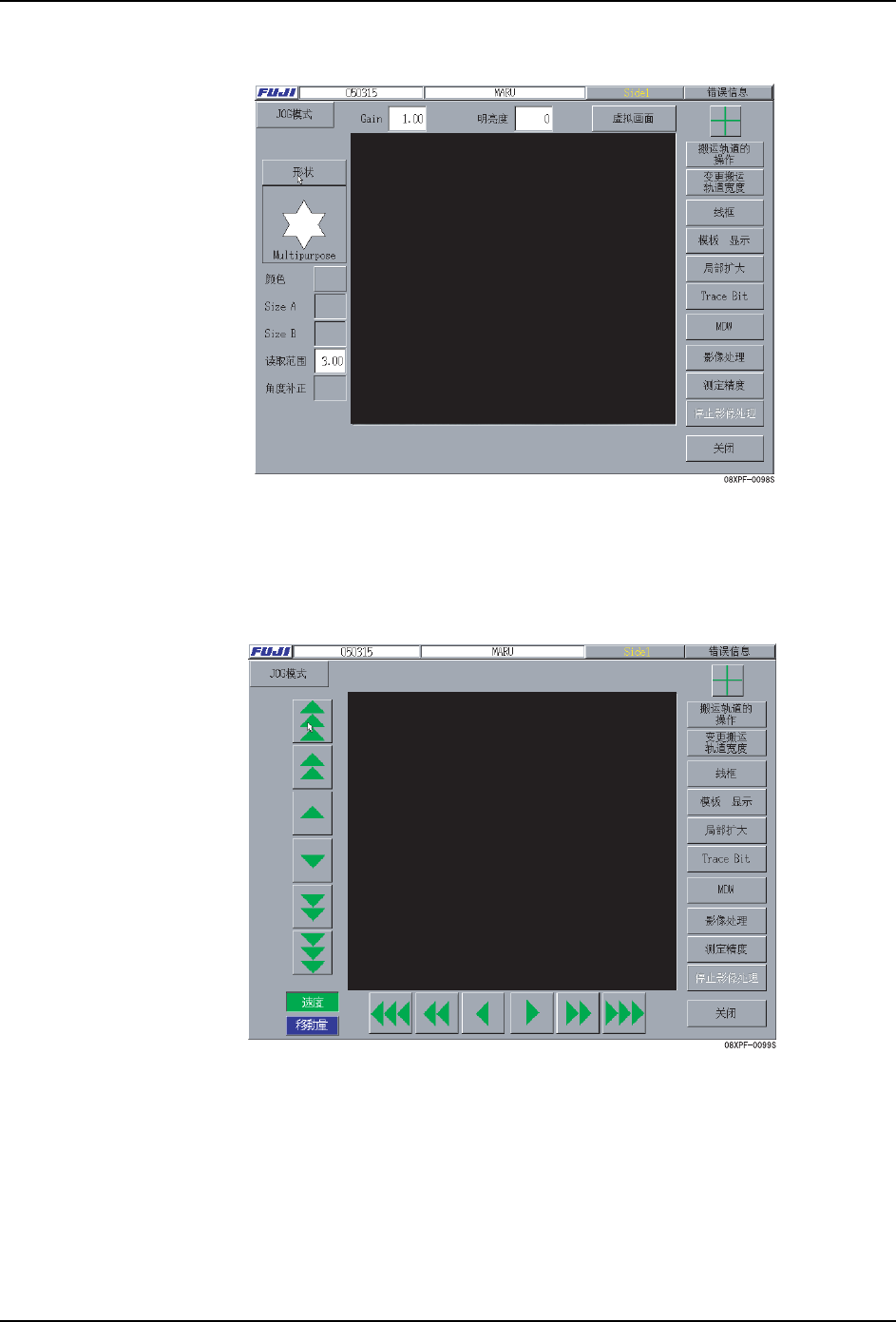

3. 显示出如下 [graphical 编辑器 ] 的画面。
备注 )关于 [ 图形编辑 ] 画面上的各个按键的说明，请参考 6.2.4 的 「定位点编辑」的 [ 使
用图形编辑器编辑定位点数据 ]。
4. 从相机取入影像的时候，用 JOG 模式进行调整使定位点显示在画面中央。
请按下 [JOG 模式 ] 按键，切换 JOG 模式。JOG 模式时，变为如下画面。可以移动相机到
X 轴、Y 轴方向。
p
4. MDW PRG-XPF-1.0S
90 XPF 编程手册
5. 按下 [graphical 编辑器 ] 画面的 [MDW] 按键。
备注 )如果在 [ 定位点编辑 ] 画面按下「B」子电路板跳过定位点的 [ 图形编辑器 ] 按键，不
显示 [MDW] 按键。

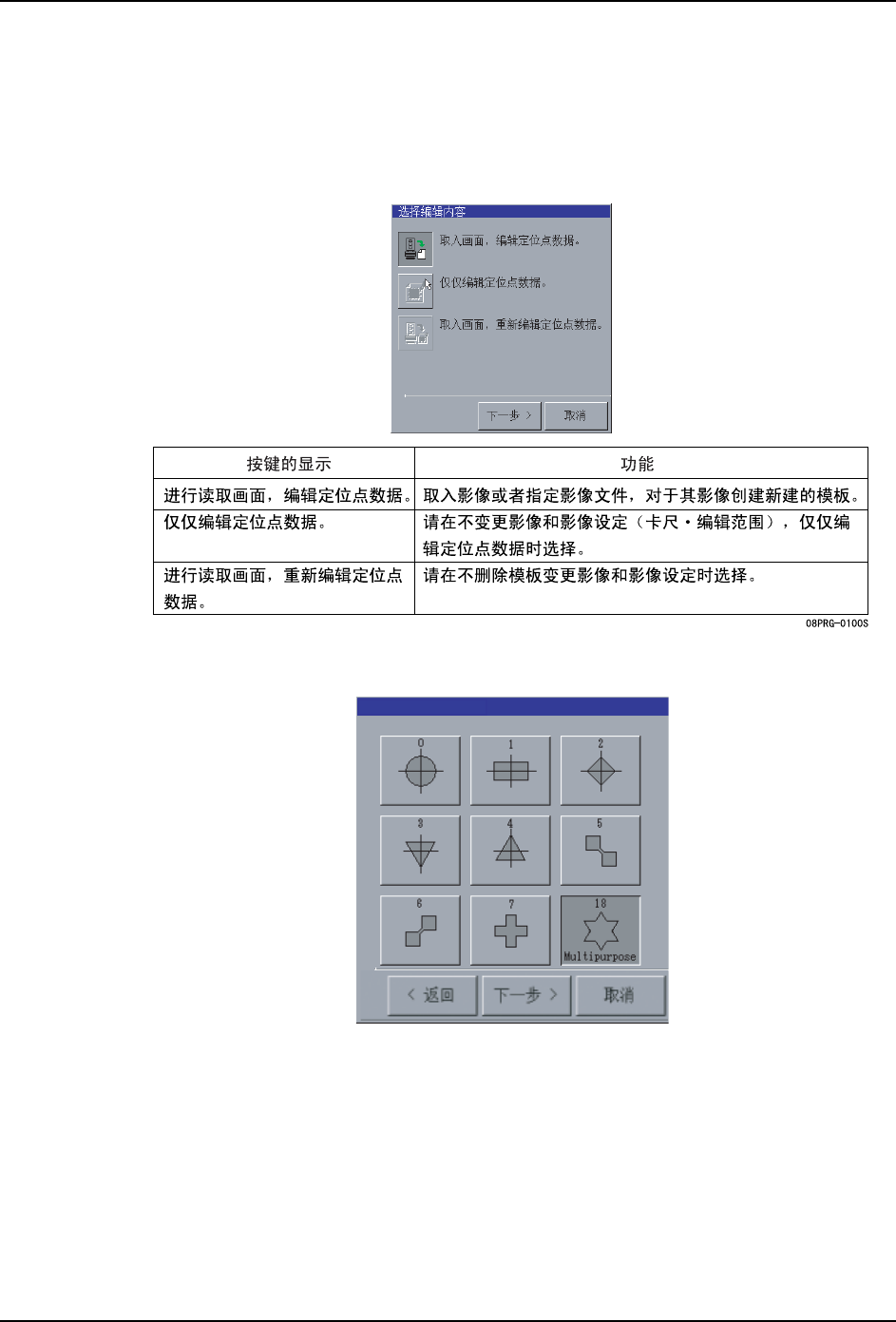

6. 选择编辑内容，按下 [ 下一步 ] 按键。
备注 )如果新建模板时，只可以选择 [ 进行取入影像，编辑定位点数据。] 按键。
7. 选择定位点形状，按下 [ 下一步 ] 按键。
备注 )要创建任意形状的定位点模板，请选择 「18 Multipurpose」。
35*6
䗝ᢽᅮԡ⚍ᔶ⢊
PRG-XPF-1.0S 4. MDW
XPF 编程手册 91
8. 从相机或者影像文件取入定位点的影像。
a. 从相机取入时
从相机取入定位点数据时，按下 [ 影像拿进来 ] 按键、按下启动按键。
b. 从文件取入时
从文件取入时，请按下 [ 参考 ] 按键，选择影像文件。
备注 )如果定位点没鲜明地映现 ( 背景拍摄太多等 ) 时，请调整 [Gain] 或者 [ 亮度 ]，使定
位点鲜明地映现。
9. 用滚动条调整显示范围尽量使创建的定位点模板的定位点在画面中央显示，按下 [ 下一
步 ] 按键。
পܹᕅڣҢⳌᴎপܹᕅڣDŽ
খ㗗 ᰒ⼎ߎ䗝ᢽ᭛ӊᇍ䆱Ḛˈৃҹ䗝ᢽᕅڣ᭛ӊDŽ
*DLQ ৃҹ㰮ᢳഄ乱ব⬏䴶ⱘ҂ᑺDŽ㣗ೈᰃaˈ咬䅸ؐᰃ
ᯢ҂ᑺ ᮍ䕧᭄ܹᄫৢˈᕅڣবᕫ⏙᱄ˈ㧙ᮍ䕧᭄ܹᄫৢˈᕅڣবᕫᱫ⎵DŽ
35*6
ᣝ䬂ⱘᰒ⼎ ࡳ㛑
᪡ᣝ䬂
ᠽᰒ⼎⬏䴶DŽ
㓽ᇣᰒ⼎⬏䴶DŽ
35*6
