4. MDW PRG-XPF-1.0S 98 XPF 编程手册 26.设定读取区域，按 下 [ 下 一步 ] 按键。 备注 )请在读取区域中，输入比定位点尺寸大的数值。 27.按下 [ 结束 ] 按键，结束 模板的编辑。 返回 [ 图形编辑器 ] 画面。之后进行作成的模板的试验，请确认能否识别定 位点。 08PRG-01 19E History Set the scan area. < Back Next > Cancel …
PRG-XPF-1.0S 4. MDW
XPF 编程手册 97
20.按下 [OK] 按键，查找线消减到指定的根数。
21.用手动增加查找线或者消去。
关于代表性的元件的查找线的生成法，请参考「MS 影像处理说明书」的第 2 部「模板编
辑」。

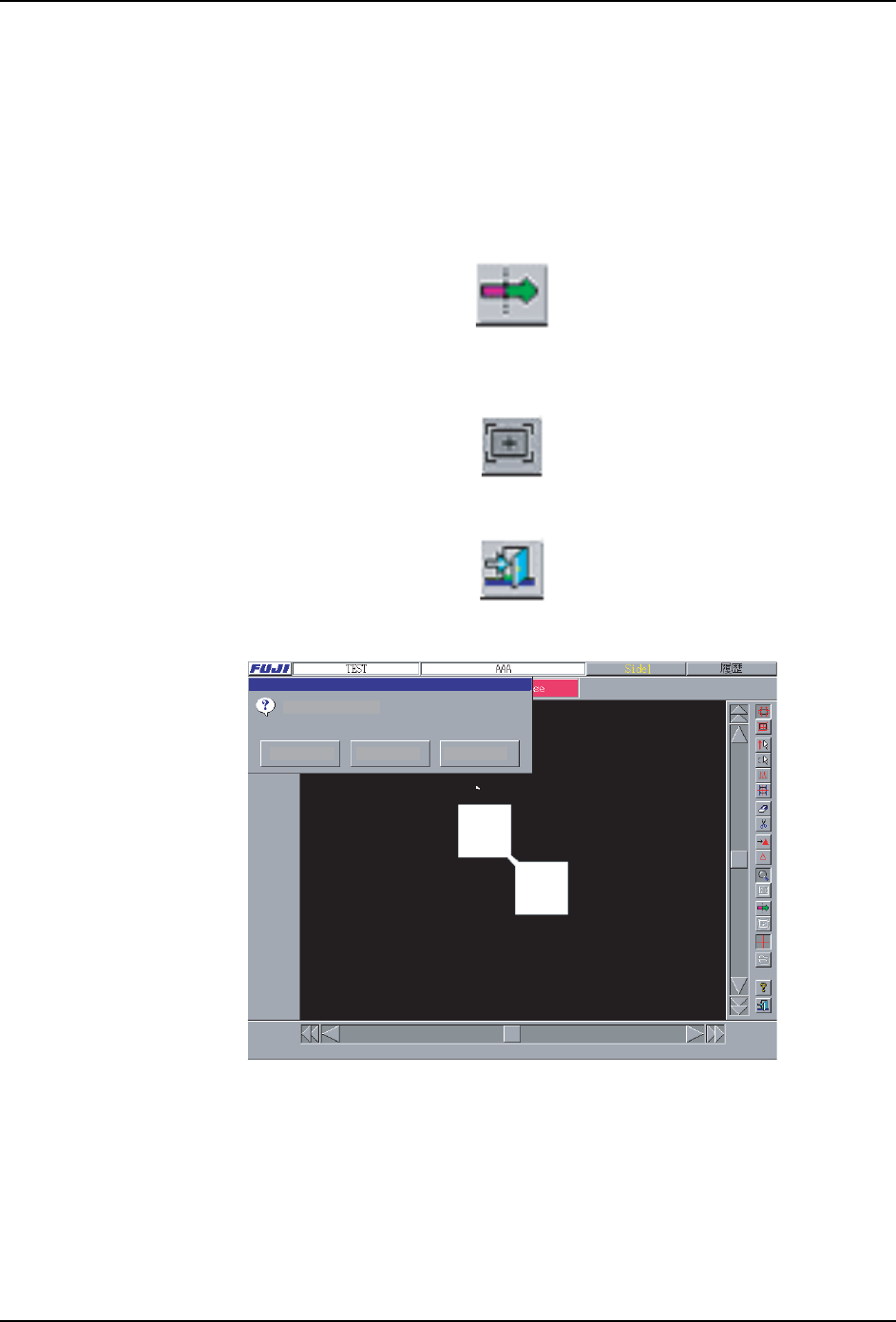

22.选择以下的按键后，进行轮廓位置的补正。
使轮廓处于查找线中心进行补正。此时，在查找线上没有 Find 指定时，几根查找线自动
地进行 Find 指定。
23.选择以下的按键后，进行影像位置的补正。
显示出确认对话框，选择[是]的时候，影像中心位置和角度被补正。
24.选择以下的按键后，结束模板编辑。
25.显示出是否可以结束编辑的确认对话框，请按下 [ 结束 ] 按键。
08PRG-0118E
Wizard
Edit is complete.
Close CancelCancel & Close
4. MDW PRG-XPF-1.0S
98 XPF 编程手册
26.设定读取区域，按下 [ 下一步 ] 按键。
备注 )请在读取区域中，输入比定位点尺寸大的数值。
27.按下 [ 结束 ] 按键，结束模板的编辑。
返回 [ 图形编辑器 ] 画面。之后进行作成的模板的试验，请确认能否识别定位点。
08PRG-0119E
History
Set the scan area.
< Back Next > Cancel
Scan Area
08PRG-0120E
History
Exit the wizard.
< Back Close Cancel
Edit completion confirmation
PRG-XPF-1.0S 4. MDW
XPF 编程手册 99
4.3 定位点数据的试验
使用创建的模板，进行实际是否可以识别定位点的试验。如果试验失败时，能使用调试功能
调查原因，由于将影像处理分步 (Find，ReFind，AfterFide，Measure，ReMeasure，Inspect)
实行，所以可以确认影像处理的流向。
4.3.1 操作步骤
1. 进行编辑模板的试验。

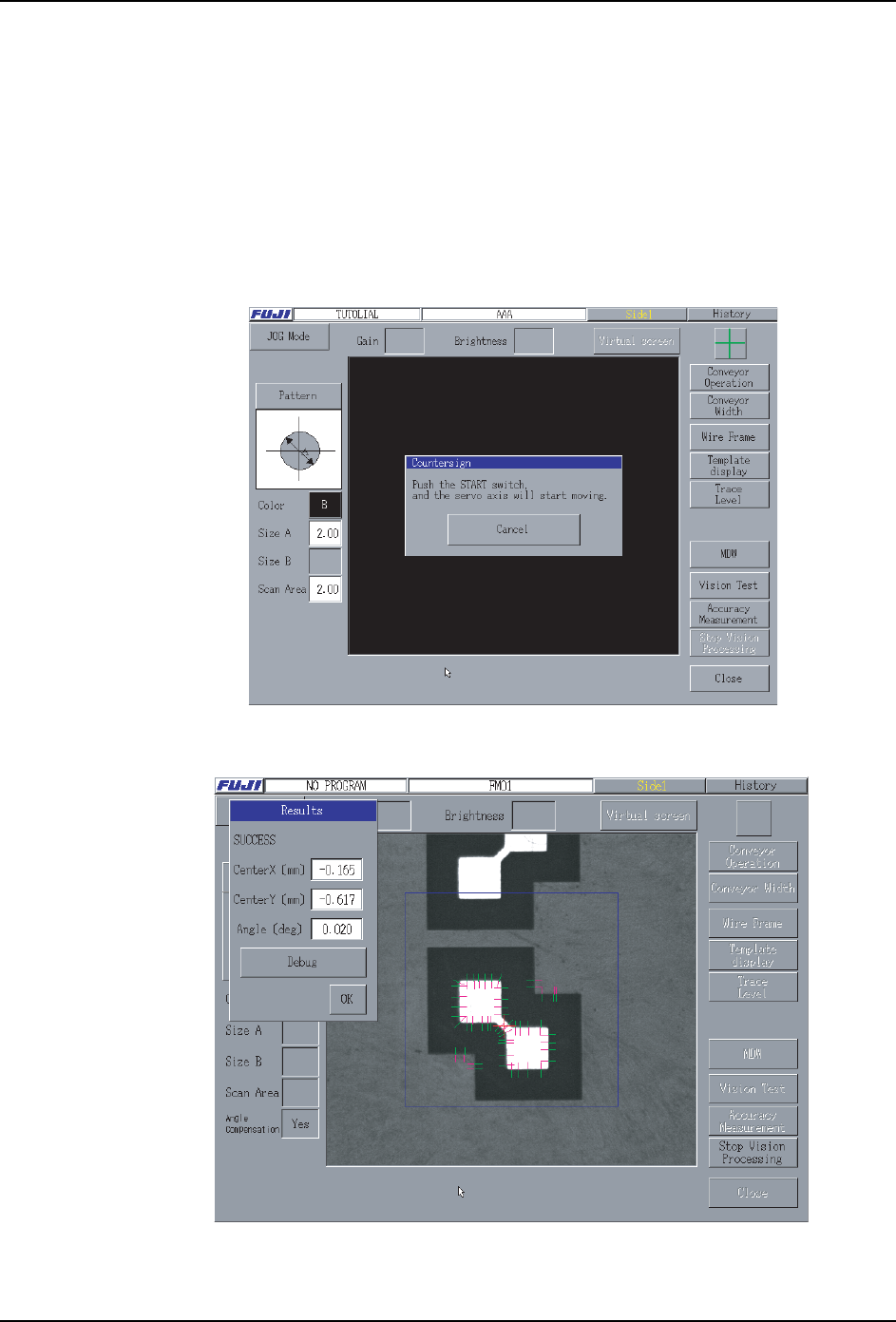

请按下 [ 图像编辑器 ] 画面的 [ 影像处理 ] 按键。显示出如下画面，按下启动按键。试
验自动地开始。
2. 试验结束的话，如下在画面上显示影像处理试验的结果。
08PRG-0121E
08PRG-0122E
