5.2.3 用 Vision Type18 编辑
Vision Type18 是用 「查找线」进行影像处理的模板。
生产线参数 : 显示·设定查找线。
操作按键 : 由按键执行编辑的各个功能。
中心线 : 是影像的中心。
垂直滚动条 : 在垂直方向移动影像时使用。
水平滚动条 : 在水平方向移动影像时使用。
是定位查找线模式，显示出定位生产线用的查找线参数。
是检查查找线模式，显示出检查查找线用的查找线参数。
检查查找线不能设定为 Find，以下按键无效。
是查找线输入模式。
是变更选择查找线 （可以为复数）参数的模式。
是自动生成模式。
再次用向导进行卡尺测定。
35*6
᪡ᣝ䬂
Ёᖗ㒓
ൖⳈ⒮ࡼᴵ
⫳ѻ㒓খ᭄
∈ᑇ⒮ࡼᴵ
એ
PRG-XPF-1.0S 5. PDW
XPF 编程手册 121
消去查找线。
全部消去激活的查找线。
为进行 Find 的设定 / 解除的模式。
在此模式上，单击查找线后，进行 Find 的设定 / 解除。
从所有的 Find 设定查找线解除 Find 指定。
将指定的中心点作为基准扩大 / 缩小显示的影像。
左击时按每 2 倍进行扩大。(5 个阶段 )
右击时按 1/2 倍缩小。( 不能缩小到初始倍率以下 )
表显示画面被扩大时，将画面返回到初始倍率。
尽量使轮廓线到中心而自动调整查找线的位置。
使用设定的元件主体数据，从影像识别求出元件的中心位置。
设定中心线的显示·非显示。
加载模板文件。
显示菜单按键或者编辑操作的帮助画面。
结束模板编辑进入到下一个向导。此时，进行数据检查。
5. PDW PRG-XPF-1.0S
122 XPF 编程手册

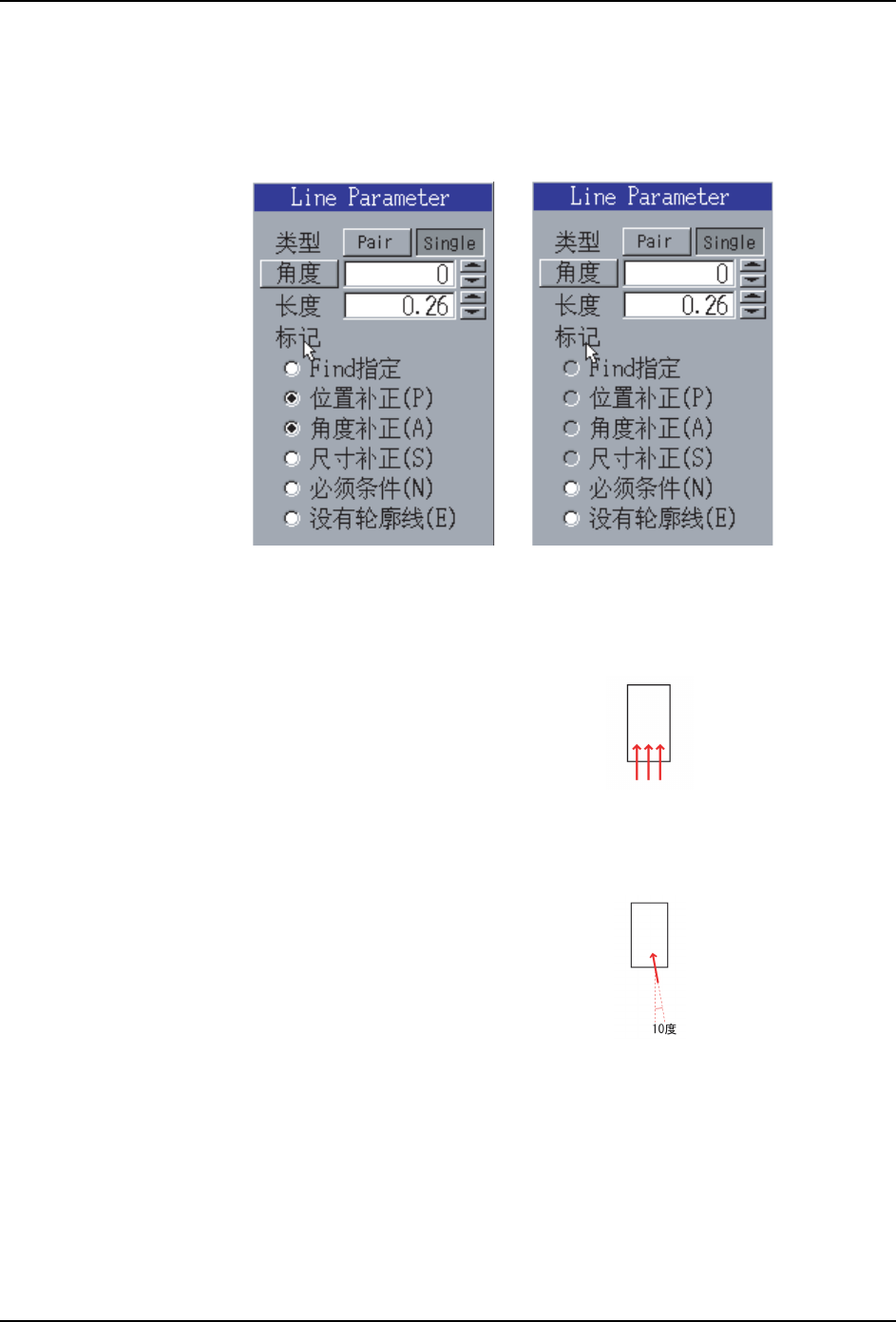

[Line Parameter] 对话框
设定、显示查找线的参数。生成查找线的时候，使用在 [Line Parameter] 对话框输入的参
数。另外，选择查找线时，显示出在对话框中选择的查找线的参数。
在 [Line Parameter] 对话框中，如下有 [ 定位用 ] 和 [ 检验用 ]，能设定的项目不同。
[ 类型 ] 按键 : 设定查找线的类型 (Pair/Single)。
[ 角度 ] 按键 : 按下 [ 角度 ] 按键，能在轮廓线上生成直交的查找
线。
注意 )此时，即使以类型按键选择 「Pair」也只
能生成 Single 的查找线。
不按下 [ 角度 ] 按键，对轮廓线生成指定了角度的查
找线。以 「10」指定 [ 角度 ] 时 :
[ 角度 ] 编辑框： 设定查找线的角度。不按下 [ 角度 ] 按键时有效。
可以从 -360 到 +360 输入查找线的角度。单位是
（度）。
角度增减按键 （▲▼）： 将编辑框的角度一度一度地增减。
[ 长度 ] 编辑框： 输入查找线的长度的数值。单位是 （mm）。
[ 长度 ] 增减按键 （▲▼）： 将查找线的长度按 0.01mm 单位增减。
