6. 编辑程序 PRG-XPF-1.0S 236 XPF 编程手册 k . [阈 值]文 本 框 设定判断黑白基准的阈值。 ( 变更这个数值的 话，固有值 「_Bo ardSkipMarkBrightness Level」也被变更 ) l . [返 回]按 键 结束图形编辑器，返回 [ 定位点编辑 ] 画面。 6.2.5 元件编辑 功能说明 设定元件及包装的信息。 表示步骤 从[编 辑 器]画 面 选 择[元 件] 。
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 235
d. [Size X] 文本框 ( 输入范围 :1.00 ～ 9.00 mm)
输入 Size X 的尺寸。
e. [Size Y] 文本框 ( 输入范围 :1.00 ～ 6.75 mm)
输入 Size Y 的尺寸。
f. [ 读取区域 ] 文本框 ( 输入范围 :0.00 ～ 12.50 mm)
相机输入检索定位点的区域。
g. [ 搬运轨道操作 ] 按键
显示 [ 搬运轨道操作 ] 画面。取入电路板的时候使用。
h. [ 变更搬运轨道宽度 ] 按键
显示 [ 变更搬运轨道宽度 ] 画面。
i. [线框]按键
画面显示线框。
j. [ 影像处理 ] 按键
使用创建的模板，进行是否能识别相机影像定位点的测试。

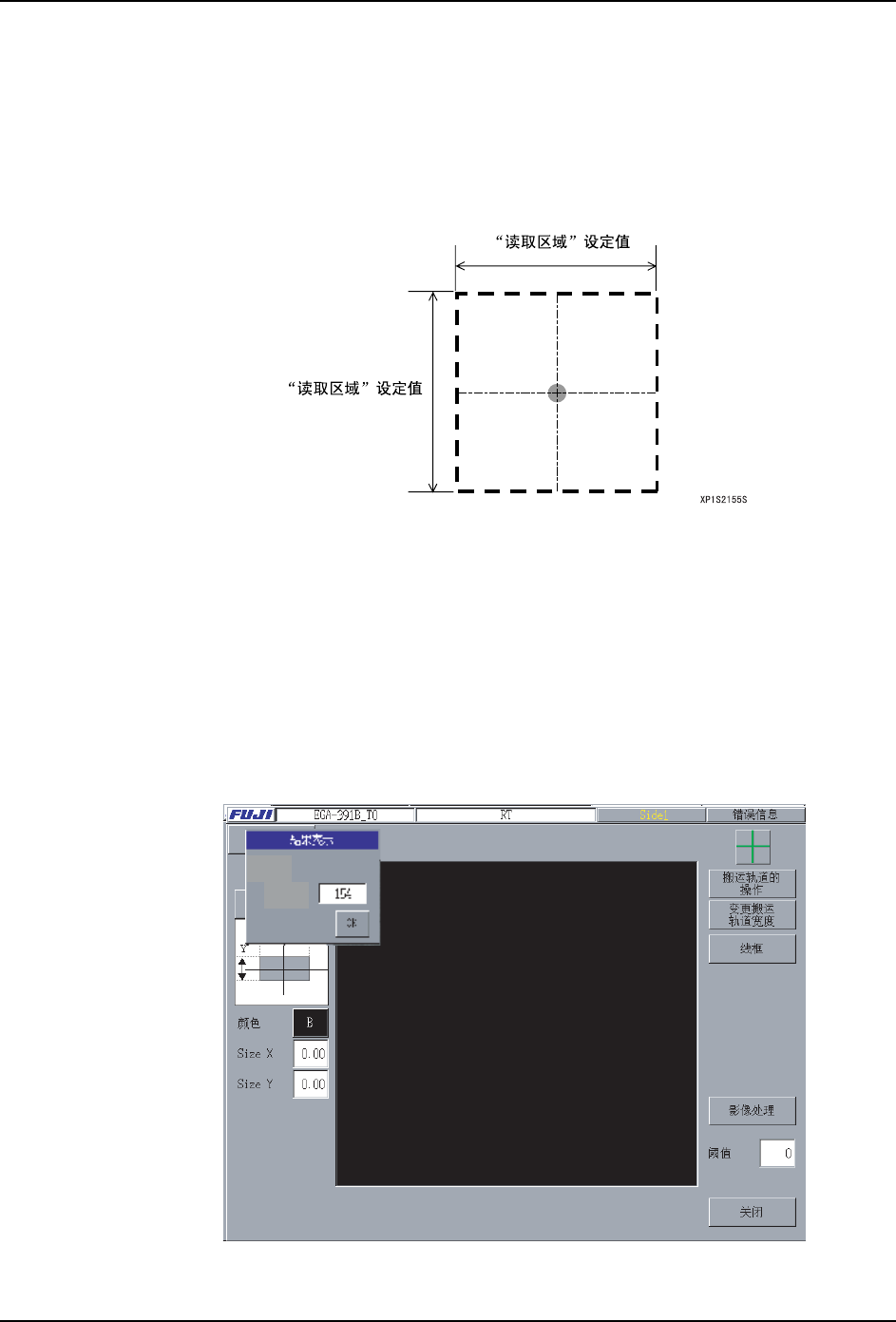

[ 按下 [ 影像处理 ] 按键，执行影像处理，显示出如下画面。
35*6
҂ᑺ
䏇䖛
6. 编辑程序 PRG-XPF-1.0S
236 XPF 编程手册
k. [阈值]文本框
设定判断黑白基准的阈值。
( 变更这个数值的话，固有值 「_BoardSkipMarkBrightnessLevel」也被变更 )
l. [返回]按键
结束图形编辑器，返回 [ 定位点编辑 ] 画面。
6.2.5 元件编辑
功能说明
设定元件及包装的信息。
表示步骤
从[编辑器]画面选择[元件]。
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 237
操作按键说明
解说
创建或者编辑元件的形状和使用的吸嘴、包装的信息。在这个画面，设定元件号码和元件的
供应。
元件的形状等的数据在 [Part 在 Type 编辑 ] 画面上、包装数据在 [Packaging 编辑 ] 画面
设定。关于设定的内容，请参考下面的项目。
·用 Part Type 编辑
·将 Part Type 用图形编辑器编辑
·用 Packaging 编辑
在 [ 元件编辑 ] 画面设定的项目如下所示。
显示用编辑器打开的生产程序中使用的元件的 Part Number 一览表。
由确认信息确认后、将编辑过的 Part Number、Part Type、Packaging
反馈给正在编辑中的生产程序。
注意 )虽能够反馈给正在编辑中的程序，但不能写入生产程序的文
件。因为只能将编辑内容反馈给现在读入的程序，所以必须在
生产程序的保存画面中将其存入文件。
将 Part Number 保存到数据库里。保存时，显示出确认信息。
读入保存在库中的 Part Number。
清除当前显示的数据。
编辑 Part Type 数据。
编辑 Packaging 数据。
