PRG-XPF-1.0S 5. PDW XPF 编程手册 115 21.因为显示出 [ 编辑画 面确认 ] 对话框，按 下 [OK] 按 键，移到模板编辑 。 在模板编辑画面，根据以步骤 9. 选择的 Vision Type，由于 使用模板编辑的模板及使用 可能的指令不同。模板编 辑以后的步骤，请参考选择的 Vision Type。 ;366
5. PDW PRG-XPF-1.0S
114 XPF 编程手册

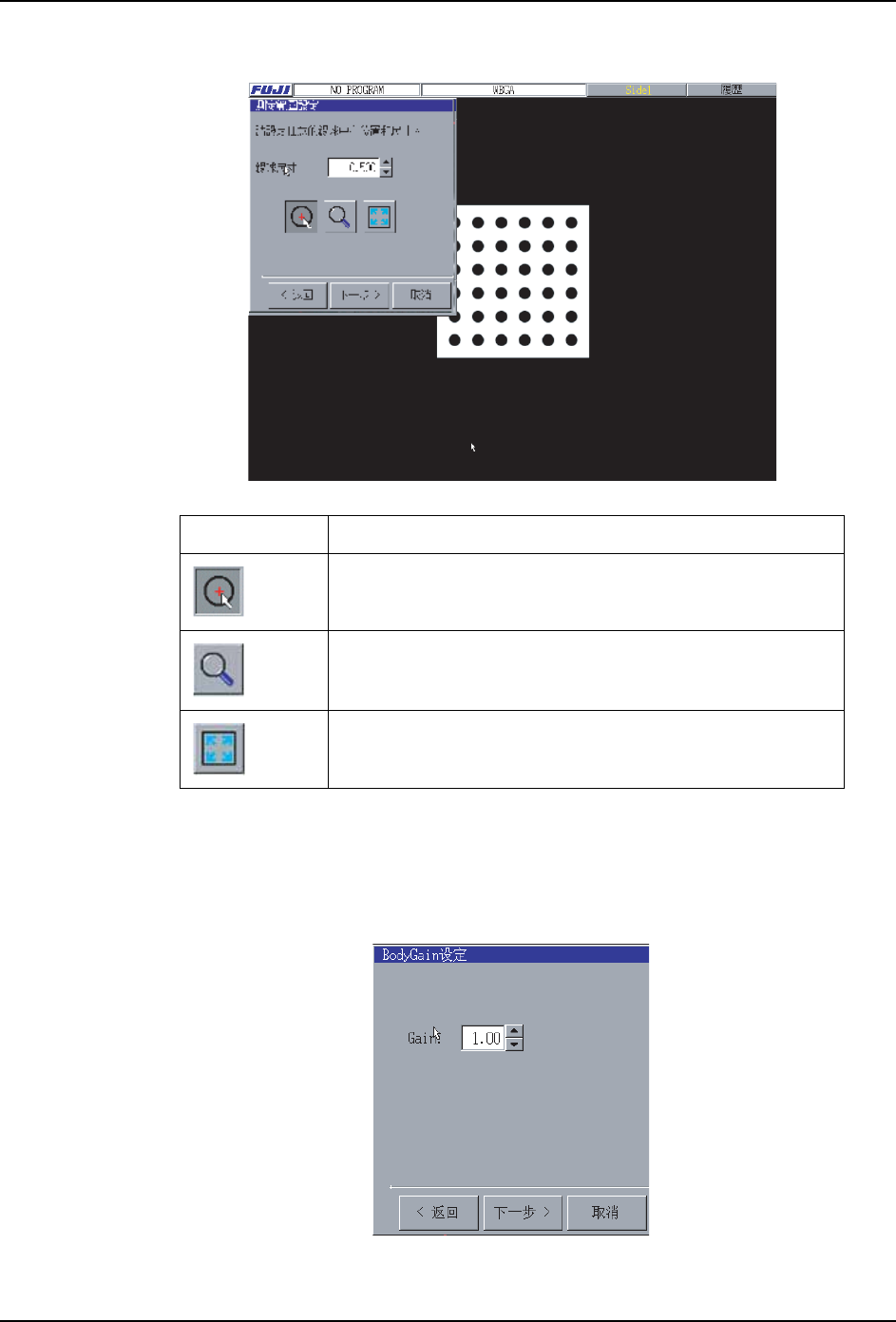

19.设定为了取得主体亮度的测定位置和锡球直径，按下 [ 下一步 ] 按键。
a. 进入到 21. 项
20.设定 Gain，按下 [ 下一步 ] 按键。
是直接输入数值到[Gain]，或者用[▲][▼]按键请增减数值。(范围:0.00～255.00)
[ 变更 [Gain] 的话，把 BlackMask 数值在阈值中影像的对比度被实时更新。
a. 进入到第 21. 项
锡球尺寸 指定测定位置的锡球直径。
用鼠标单击想象的元件亮度的位置。
将影像用扩大 / 缩小显示。在画面上，左击鼠标为扩大、
右击鼠标为缩小。另外，将单击的位置显示在画面的中心。
用画面的初始倍率显示影像。
35*6
;3
23(6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 115

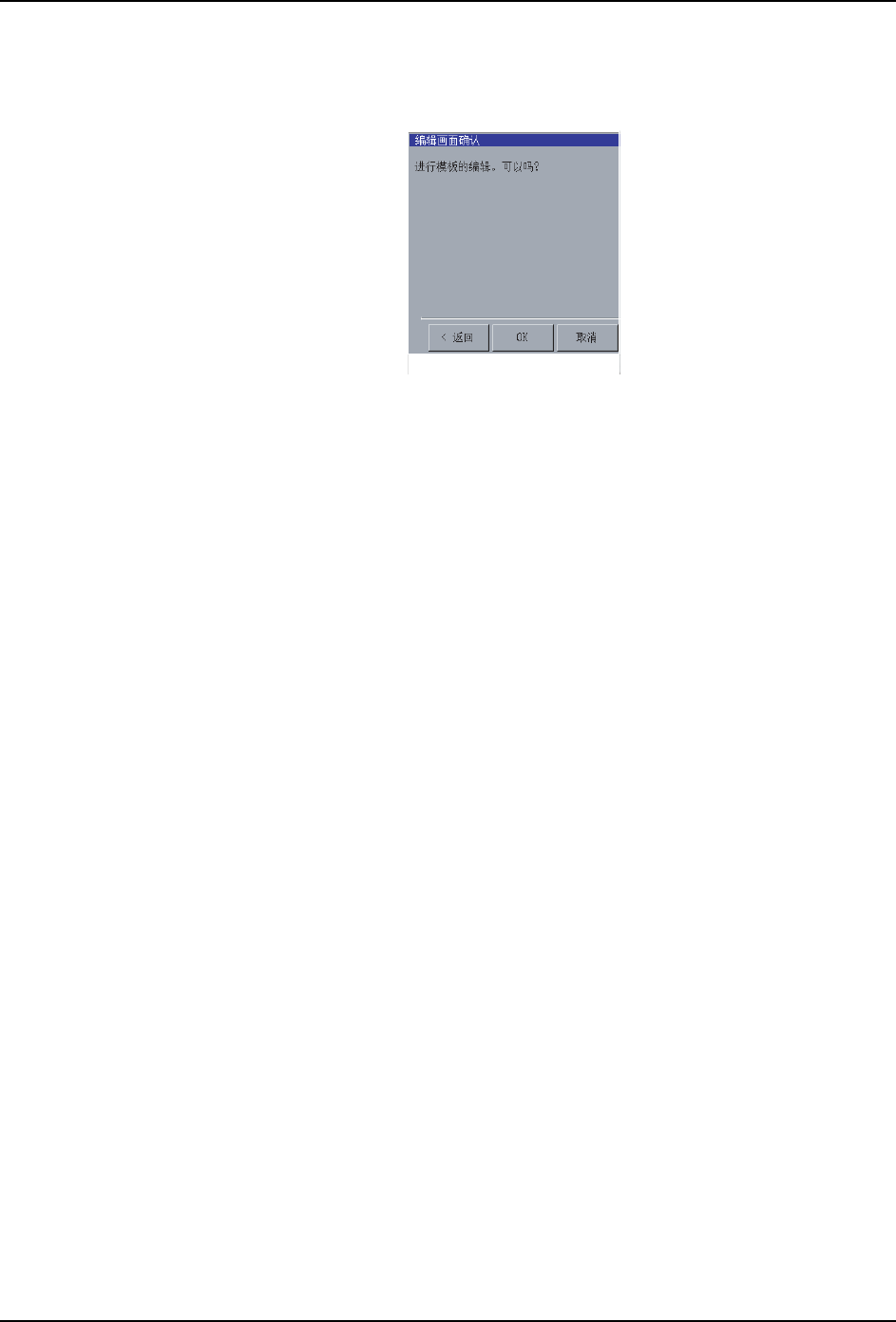

21.因为显示出 [ 编辑画面确认 ] 对话框，按下 [OK] 按键，移到模板编辑。
在模板编辑画面，根据以步骤 9. 选择的 Vision Type，由于使用模板编辑的模板及使用
可能的指令不同。模板编辑以后的步骤，请参考选择的 Vision Type。
;366
5. PDW PRG-XPF-1.0S
116 XPF 编程手册

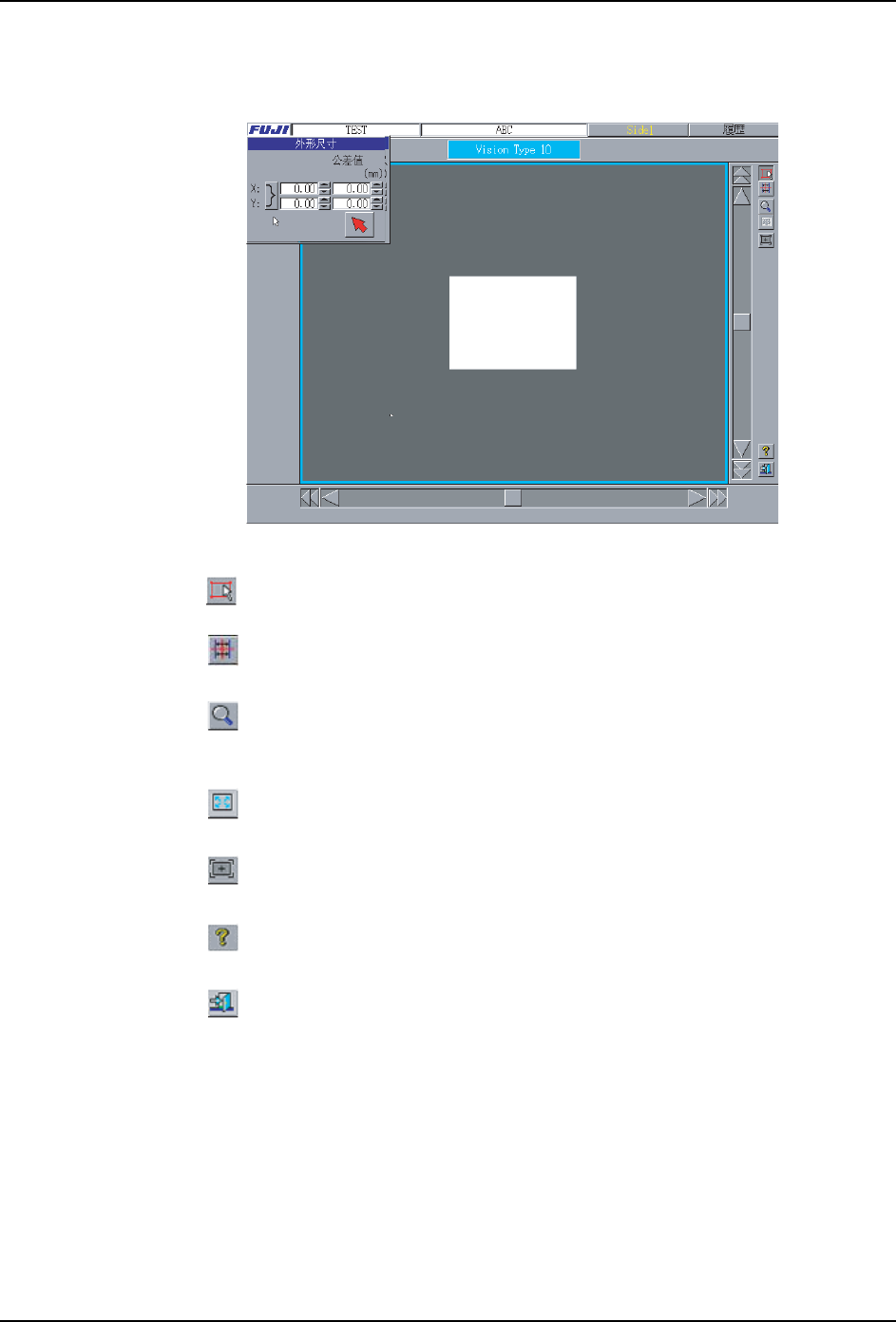

5.2.2 用 Vision Type10 编辑
Vision Type10 是用 「外形尺寸」进行影像处理的模板。
Vision Type 10，使用元件的外形尺寸进行影像处理。要输入元件主体生产线，进行下面的
操作。
变成输入元件主体尺寸的模式。
再次执行用向导进行的卡尺。扩大显示的影像后无效。
将指定的中心点作为基准扩大 / 缩小显示的影像。
左击时按每 2 倍进行扩大。(5 个阶段 )
右击时按 1/2 倍缩小。( 不能缩小到初始倍率以下 )
显示被扩大时，将影像返回初始倍率。
使用所设定的元件数据，求出从影像识别到元件中心的
距离。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
35*6
