结束模板编辑
结束要素的设定，要结束模板编辑，进行下面的操作。
操作步骤
1. 按下以下按键，进行影像位置补正。
2. 使用生成的要素进行影像处理。在影像处理后，显示出是否进行影像位置补正询问的信
息。
3. 按下以下按键。
4. 进行数据检查。结束数据检查后，显示出如下对话框。
5. 按下 [ 结束 ] 按键，进入到下一步。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
35*6
35*6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 191
6. 设定吸取元件的吸嘴信息，按下 [ 下一步 ] 按键。
从机器上安装的吸嘴自动地选择时，在 [Minimum Nozzle Diameter] 和 [Maximum Nozzle
Diameter] 中，请输入各自吸嘴的最小直径和最大直径。
另外，使用特定的吸嘴时，请按下 [ 参考 ] 按键后从一览表选择吸嘴。
按下 [ 取得吸取吸嘴 ] 按键，设定当前吸取的吸嘴。
7. 选择取入元件的影像时使用的相机，按下 [ 下一步 ] 按键。
请从 [Auto]、[SIDE1] 以及 [SIDE2] 中选择。[Auto] 的时候，使用接近供应元件的 SIDE
的相机。默认值是 [Auto]。
35*6
䇋䆒ᅮఈֵᙃ
㦋ᕫপఈ
খ㗗
35*6
ऩఈ
ᮟ䕀༈
5. PDW PRG-XPF-1.0S
192 XPF 编程手册

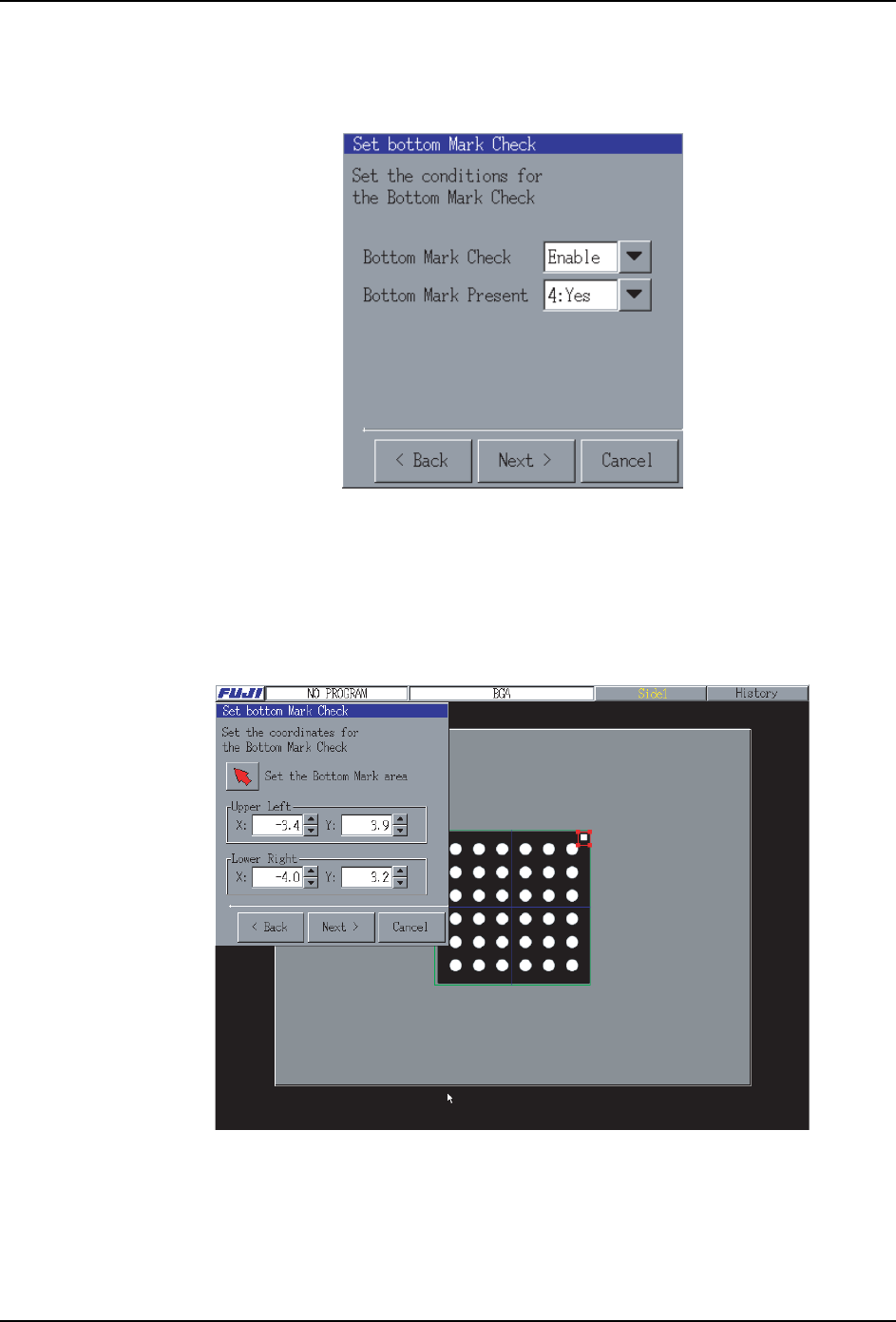

8. 设定底定位点检查的条件，按下 [ 下一步 ] 按键。
对于 BGA 元件，有时有辨别极性的定位点附加在底面上。可以识别其定位点，辨别元件
的供应方向的正确与否。
9. 如果进行底定位点检查，把 [ 底定位点检查 ] 作为「有效」，请从 [Bottom Mark Present]
中选择 「Yes」、「No」
([ 底定位点检查 ] 对话框把 [ 底定位点检查 ] 作为 「有效」的时候显示 )
10.指定底定位点的范围，按下 [ 下一步 ] 按键。
11.输入底定位点的范或者请按下按键拖动底定位点的范围。
12.显示出 [ 编辑结束确认 ] 对话框。按下 [ 结束 ] 按键，结束编辑。
