3. 创建生产程序例子 PRG-XPF-1.0S 40 XPF 编程手册 b. 在 [ 固有 值编辑器 ] 画面上， 检索 「__RecipeEd itOrigin」 ， 在其数 值中输入 「1」 。 c . 按 下[关 闭]按 键 后 ， 显 示 下 面 的 对 话 框 ， 按 下[是]按 键 。 返 回[主 画 面] 。 08PRG - 0015 E 08PRG - 0016 E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 39
6. 顺序的输入
设定在 1 个子电路板上贴装元件的顺序，作为生产程序保存。
7. 扩展器的执行
将创建的生产程序展开为复数的子电路板。
注意事项
在这个指教上，把电路板左下有原点的位置做为前提。
1. 进行下面的操作，请确认原点的位置。
a. 从［主画面］顺序选择[ 生产程序]、[ 编辑器]、[ 电路板]，显示 [电路板编辑 ]画面。
b. 确认画面左面的电路板的 「__RecipeOrigin」的位置是否在左下。
2. 对左下没有 「__RecipeOrigin」的时候，进行下面的操作。
注意 )变更 「__ReceipeOrigin」的位置的话，影响波及到机器全体。另外，固有值不正确地
编辑，机器会不能正常动作。

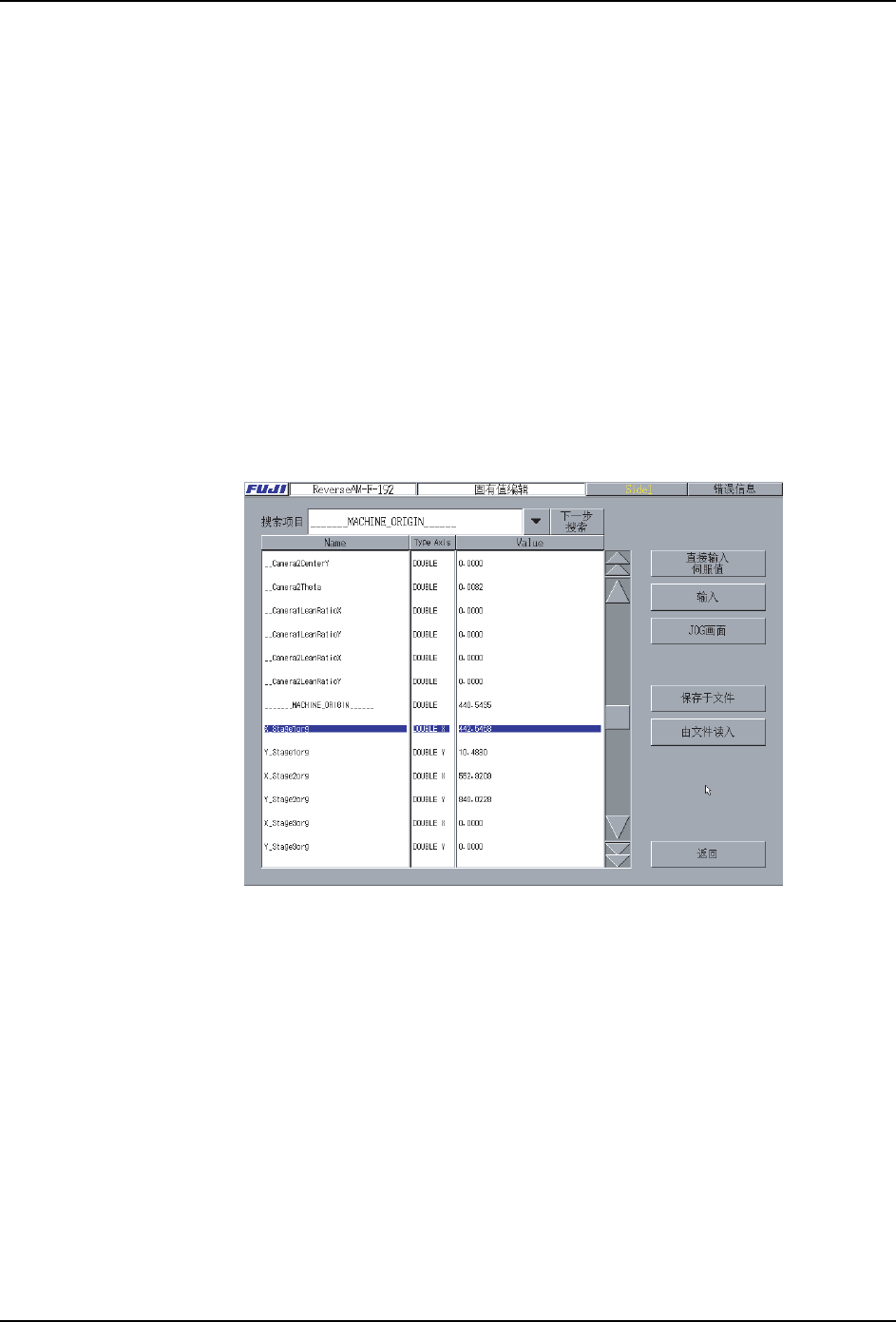

a. 从 ［主画面］顺序选择 [ 设定 / 管理 ]、[ 固有值编辑器 ]，显示固有值编辑器。
35*6
3. 创建生产程序例子 PRG-XPF-1.0S
40 XPF 编程手册
b. 在 [ 固有值编辑器 ] 画面上，检索 「__RecipeEditOrigin」，在其数值中输入 「1」。
c. 按下[关闭]按键后，显示下面的对话框，按下[是]按键。返回[主画面]。
08PRG-0015E
08PRG-0016E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 41
3.1 元件数据的创建
在这里，说明关于创建电阻器和 QFP 120Pin 的元件数据的步骤。
创建元件数据的时候，需要元件和包装的尺寸等信息。此时，请把元件和包装的数据表等做
为参考输入。
XPF 支持角度标准化程序技术 (porariti 技术 )。使用 porariti 技术的话，要变更元件的供
应方向的时候，只要变更元件数据的 「Direction」，就可以用与变更前同样的角度贴装元
件。
创建元件数据的时候，请注意元件的方向。
3.1.1 创建电阻器的元件数据
创建电阻器的元件数据时，按以下步骤进行。
操作步骤
1. 从 ［主画面］顺序选择 [ 生产程序 ]、[ 编辑器 ]、[ 元件 ]，显示 [ 元件编辑 ] 画面。
35*6
/
:
ऩԡ˖PP
/
:
35*6
&RPPHQW
3DUW
