5. PDW PRG-XPF-1.0S 184 XPF 编程手册 2. 显示 [ 锡球要素 ] 对话框。 锡球要素可以登录到最大 1000 个。 登录数显示在对话 框的标 题部。 种类： 指定要素的种类。 锡 球 数X /锡 球 数Y : 将 锡 球 数 在X方 向 、 Y方 向 上 输 入 。 （ 0～1 2 8 ） X 位置，Y 位置 : 将要素的中心坐标以从元件中心开 始到 X、Y 坐标的距离输入。 （-99.99 ～ 99.99…
PRG-XPF-1.0S 5. PDW
XPF 编程手册 183

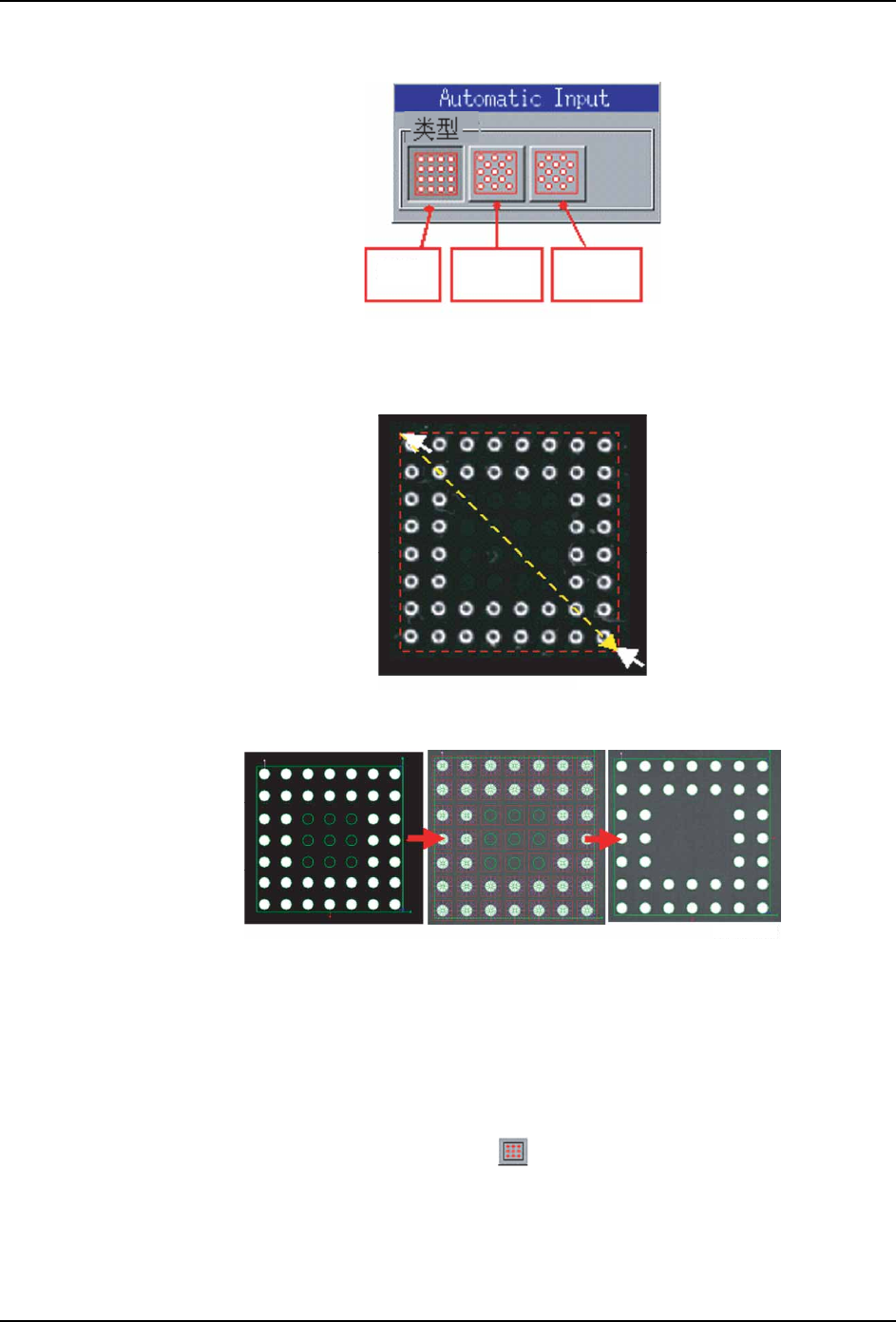

2. 显示出 [Automatic Input] 对话框。
3. 选择要输入的锡球的种类。
4. 用鼠标斜向拖动元件影像的引脚上方。
5. 在用拖动作成的范围内识别引脚，自动生成要素。
选择锡球的配置，自动生成要素。
手动输入要素
在进行手动创建或者编辑锡球要素时使用。
操作步骤
1. 按下以下按键。
;323(6
ᷛޚ
ग右
ग右
35*6
08PRG-0277
08PRG-0278
5. PDW PRG-XPF-1.0S
184 XPF 编程手册
2. 显示 [ 锡球要素 ] 对话框。锡球要素可以登录到最大 1000 个。登录数显示在对话框的标
题部。
种类： 指定要素的种类。
锡球数X/锡球数Y: 将锡球数在X方向、Y方向上输入。（0～128）
X 位置，Y 位置 : 将要素的中心坐标以从元件中心开始到 X、Y 坐标的距离输入。
（-99.99 ～ 99.99mm）
PRG-XPF-1.0S 5. PDW
XPF 编程手册 185
间距 X/ 间距 Y: 输入锡球的间隔。（0.000 ～ 99.999mm）
尺寸： 输入锡球的直径。（0.000 ～ 99.999mm）
[｝] 按键 : 进行设定的要素的影像处理，一次性处理要素中心位置·引脚间
距·引脚宽度并显示数值。
位置公差： 设定要素的中心位置的公差。（0.001 ～ 99.999）
尺寸公差 : 设定锡球尺寸的公差。（0.001 ～ 99.999）
[ 锡球设定 ] 按键 : 识别锡球的有无，删除从要素不能识别锡球部分的锡球。
[锡球合成]按键: 将复数的要素合成1个要素。
按下以下按键时有效。
08PRG-0285
