6. 编辑程序 PRG-XPF-1.0S
198 XPF 编程手册
解说
在机器上创建生产程序或者编辑读入到存储器的生产程序。
在创建或者编辑生产程序时，使用在 [ 编辑器 ] 画面下部显示的子指令进行。
注意 )在 [ 编辑器 ] 画面显示的各子指令中的设定项目中，有显示在括号内可输入的数值范
围或者最大字数的东西。但是，这些的范围有时不必与这本手册记载的数值一致。此
时，请在输入时显示的范围内输入。
6.2.1 顺序编辑
功能说明
编辑或者创建元件贴装的顺序。
表示步骤

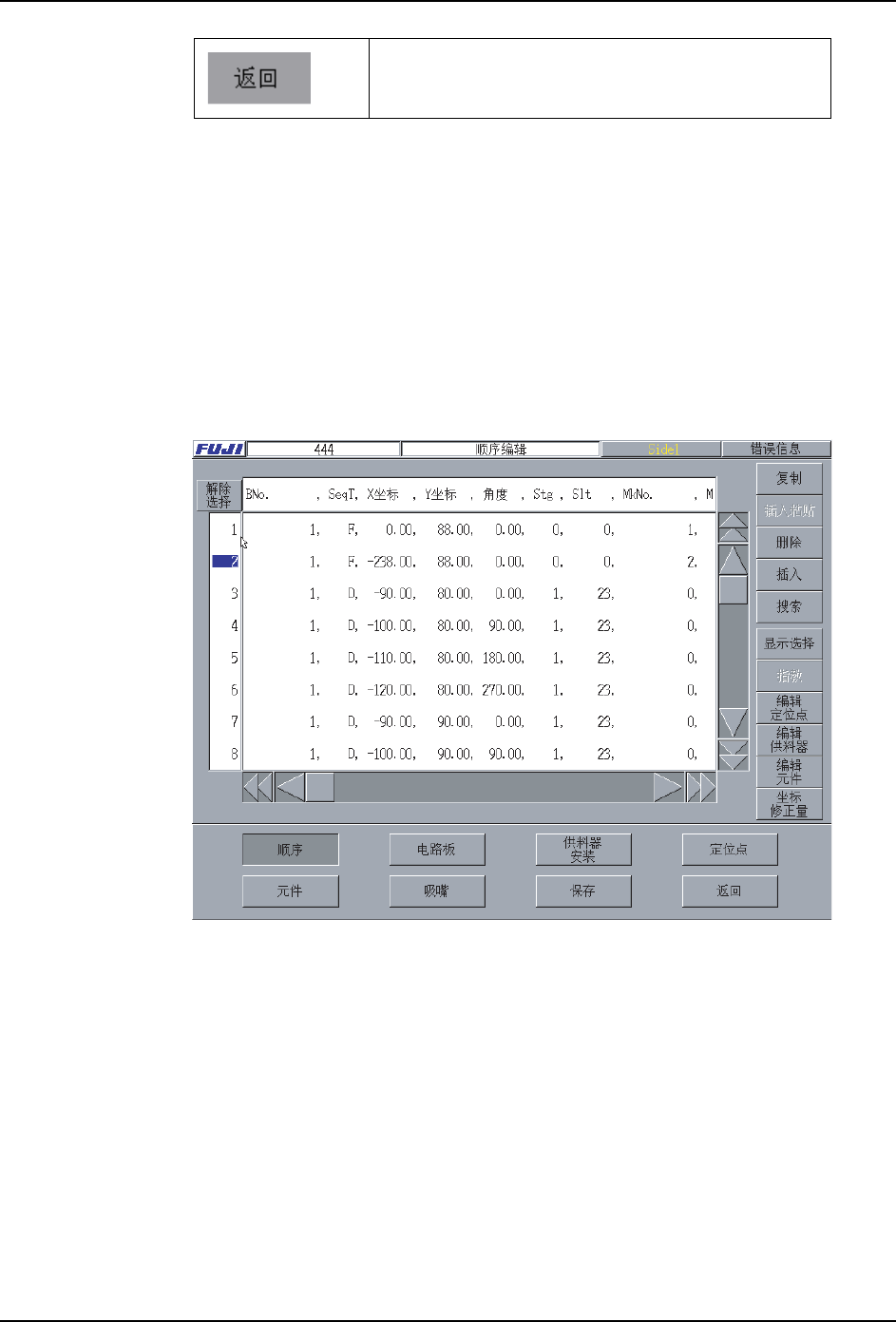

在[编辑器]画面选择[顺序]。
返回 [ 主画面 ]。
35*6
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 199

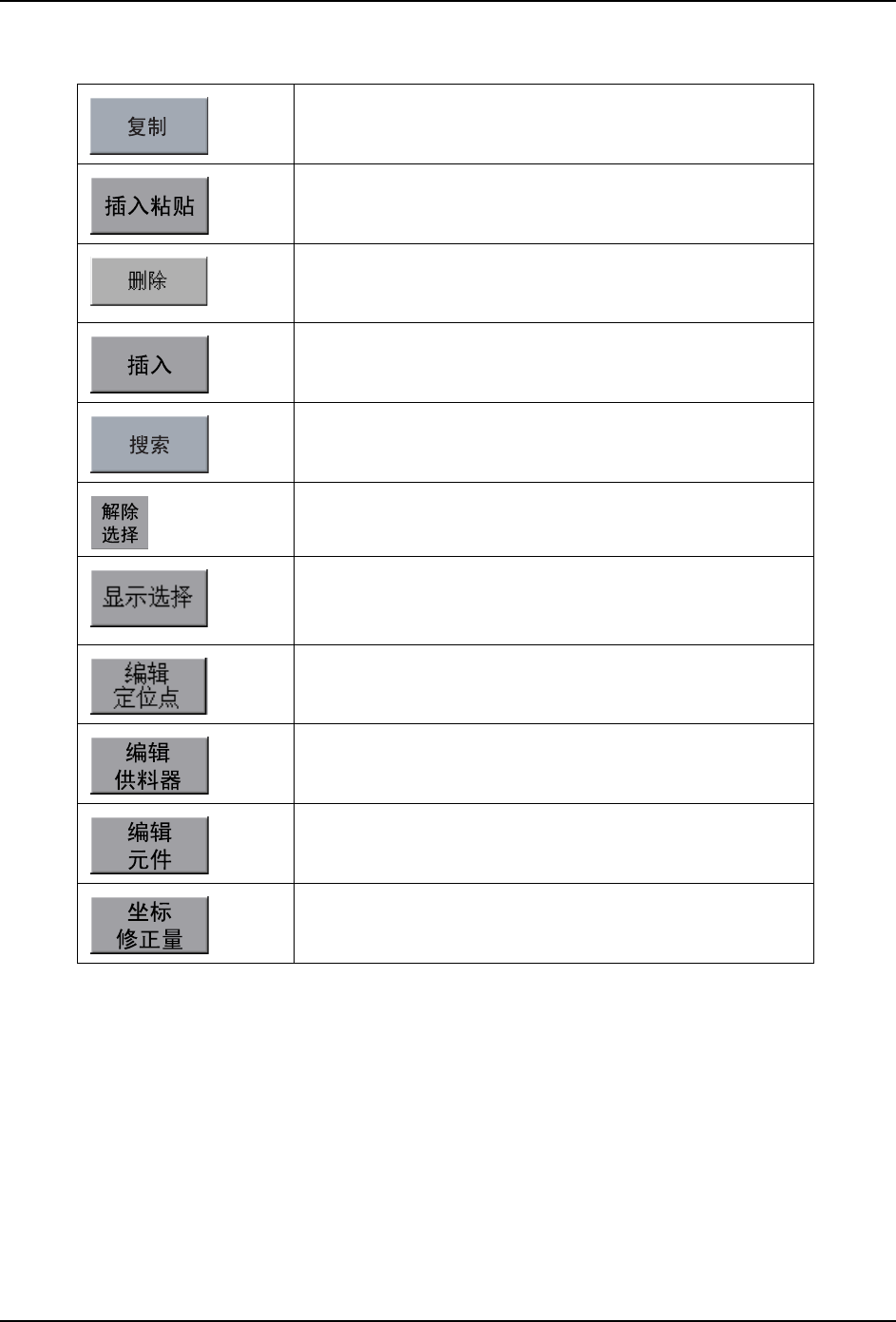

按键说明
解说
在顺序编辑中，创建或者编辑贴装在电路板上的元件的顺序、读取基准定位点的顺序等。此
外，进行子电路板跳过或者供料器跳过的设定。
备注 )跳过指定行用红色字符显示。
生产中在 [ 顺序编辑 ] 画面上，如果插入或者删掉顺序时有注意事项。请参考下面的项目。
·在生产中进行顺序的插入 / 删除
在 [ 顺序编辑 ] 画面，可以进行下面的操作。
·检索顺序项目
·编辑列的项目名
将选择的行的顺序数据复制到剪贴板上。
删除选择的行并将以后的行自动上移。
在选择的行前，插入新建 1 行。
在选择的行之前，插入一行新建行。
检索从顺序数据的一览表指定的字符串和数据。
将选择的行全部解除选择。
将选择的行的顺序数据显示在 1 画面编辑的画面上。
备注 )将选择显示的顺序数据返回到顺序编辑画面 ( 一览
表型 ) 时，按下 [ 显示一览表 ] 按键。
将选择的行上参考的定位点，显示在为了编辑的 [ 定位点编
辑]画面上。
在 [ 供料器安装编辑 ] 画面上编辑选择的行使用的供料器。
在 [ 元件编辑 ] 画面上编辑选择的行中实装的元件。
对子电路板或者电路板的顺序在坐标上进行修正。
6. 编辑程序 PRG-XPF-1.0S
200 XPF 编程手册
·在显示选择顺序的画面上编辑
·往顺序的坐标上进行修正
·设定子电路板跳过
在顺序编辑上，可以编辑以下项目。
1. 选择区域(顺序No.)
显示顺序No.。顺序No.从1按顺序显示。
2. 子电路板 No. (0 ～ 3000)
输入子电路板的识别号码。
如果电路板由复数的子电路板构成，每块子电路板 f 分别设定为一致的识别号码。电路
板不是由复数的子电路板构成的时候，请设定为 「0」。
生产的电路板是拼板时，按以下方式中的一种生成顺序数据。
如果电路板由具有同样印刷电路板图形的复数的子电路板构成时，请用以下某一种方法
创建顺序。
a. 以特定的子电路板 No. 作为 “1”并以手工输入其子电路板内的顺序后，以其数据为
依据，在机器侧进行扩展，自动生成所需要的其它子电路板的顺序。
b. 手工输入及所有子电路板的顺序。
3. 顺序种类
顺序的种类从以下之中选择并指定。
4. X 坐标 (-650.00mm ～ 650.00mm)
输入电路板上 X 方向的坐标。
当与生产程序原点不同的基准点开始输入坐标时，必须以电路板数据的原点修正量 X 作
为修正值输入。
5. Y 坐标 (-650.00mm ～ 650.00mm)
输入电路板上 Y 方向的坐标。
当与生产程序原点不同的基准点开始输入坐标时，必须以电路板数据的原点修正量 Y 作
为修正值输入。
6. 角度 (0.00 ～ 359.99 度 )
输入贴装元件时的角度。
贴装元件时的角度是 0 度时 , 按创建元件数据时的元件方向贴装。
7. 供料平台 No.(0 ～ 3)
输入装载元件侧的平台 No.。
在 XPF 机器上装载 MFU、MTU 等的元件供应单元的机器部分称为供料平台，分别分配给
Side1 侧、Side2 侧。供料平台 1 的时候输入 「1」、供料平台 2 的时候输入 「2」。
8. 料站 No.(0 ～ 92)
输入搭载元件的料站的 No.。
料站是供应元件的单元，是装载料带供料器或者料盘供料器的地方。
B: Board Skip Sequence 读取子电路板跳过定位点顺序
D: Placing Sequence 贴装顺序
F: Board Fiducial Sequence 读取基准定位点顺序
