6. 编辑程序 PRG-XPF-1.0S
276 XPF 编程手册
Tips)关于元件数据和模板数据的运用
在 XP 系列机器上，影像处理用的模板数据保存方法在 XP-142E/242E/143E/243E 系列上
与 XP-141E/241E/341E 系列是不同的。
将在XP-141E/241E/341E系列上使用的模板在 XP-142E/242E/143E/243E,XPF上使用时，
将使用的模板文件 ( 后缀 : .tpl) 从 XP-141E/241E/341E 的元件驱动器中复制到 XP-
142E/242E/143E/243E 的元件驱动器的 TPL 文件夹内，请将固有值 OPERATION_2 的
「CCIMFTemplateMode」设定为 「1」。
备注 )相对于在 XP-142E/242E/143E/243E 系列上，将模板数据作为 Part Type 数据的一部分
( 后缀 : .pds) 进行保存，而在 XP-141E/241E/341E 系列上，将模板文件作为机器的硬
盘驱动器内独立的文件 ( 后缀 : .tpl) 进行保存。
因为在 XP-142E/242E/143E/243E，XPF 上将模板数据作为 Part Type 数据的一部分进行
保存，所以在读取机器中生产程序的 Part Type 数据创建模板时，模板数据仅仅存在于
其生产程序中。创建模板后，重新传送同名的生产程序并覆盖后，在生产程序中保存的
模板被删除。这种情况下，在其状态下要进行生产时显示出没有必要的模板的错误信
Tray First Pickup Position Y(0.00
～ 330.00 mm)：
请输入从料盘原点 ( 已装载的状态下从
Side1 视角观察在料盘的右下角 ) 吸取第 1
个元件的坐标 Y 方向的长度。
Tray First Pickup Position Y(0.00
～ 330.00 mm)：
请输入已装载的状态下从 Side1 视角观察
到的料盘在 X 方向的孔之间的间距。
Tray Row Pitch(0.00 ～ 330.00 mm)： 请输入已装载的状态下从 Side1 视角观察
到的料盘在 Y 方向的孔之间的间距。
Tray Column Quantity(0 ～ 64)： 请输入已装载状态下从 Side1 视角观察到
的料盘 X 方向的孔数。
Tray Row Quantity(0 ～ 64)： 请输入已装载状态下从 Side1 视角观察到
的料盘 Y 方向的孔数。
Tray Dump Pick Position X(-630.00
～ 0.00 mm)：
排出料盘的时候将吸取的坐标从料盘方向
原点开始的 X 方向的位置输入。
Tray Dump Pick Position Y(0.00 ～
630.00 mm)：
排出料盘的时候将吸取的坐标从料盘方向
原点开始的 X 方向的位置输入。
Tray Column Quantity(0 ～ 64)： 请输入已装载状态下从 Side1 视角观察到
的料盘 X 方向的孔数。
Y
X
X = Tray Column Pitch
Y = Tray Row Pitch
(mm)
MCSX342a
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 277
息。要在以后也使用所创建的模板时，请进行以下的操作。
1.在 [ 元件编辑画面 ] 上，打开用生产程序创建的模板的一个 PartNumber 数据并按下
[Library 保存 ] 按键。
2.打开 PartType 数据并按下 [Library 保存 ] 按键。
3.打开 Packing 数据并按下 [Library 保存 ] 按键。
4.V 反复进行 1. ～ 3. 的操作直到用 Vision Type18 创建的所有的元件都完成了这个处
理后，从主电脑中读取同名的生产程序。但是，这时请在 「选择程序」对话框下的
「从数据库读取元件·定位点」中键入选项。
注意 )要使 「从数据库读取元件·定位点」的选项框有效时，请将固有值 OPERATION_2 的
「PartLibraryCentricMode」设定为 「1」。
6. 编辑程序 PRG-XPF-1.0S
278 XPF 编程手册

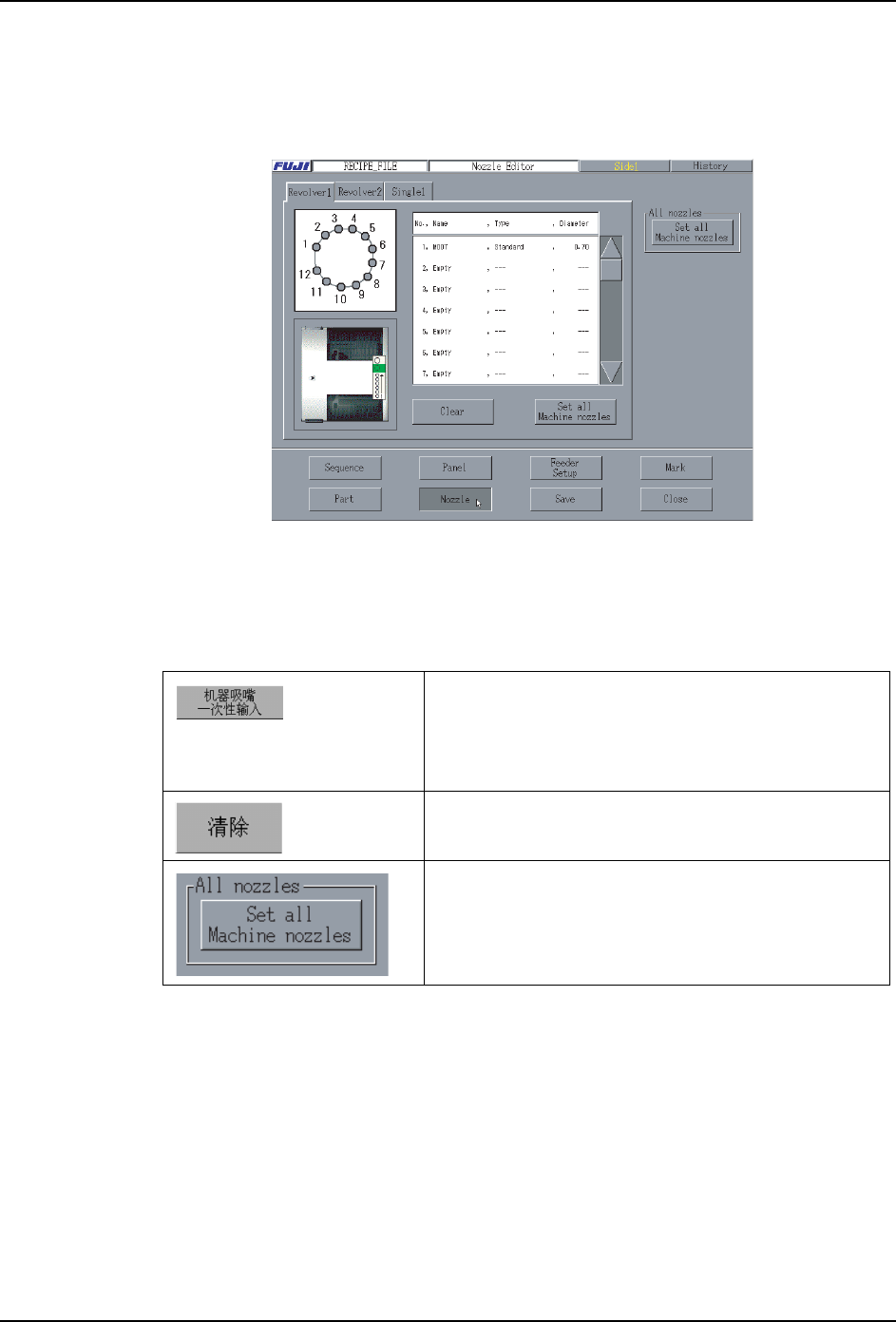

6.2.6 吸嘴编辑
功能说明
设定生产候使用的吸嘴和吸嘴单元的配置。
表示步骤
在[编辑器]画面选择[吸嘴]。
操作按键说明
解说
设定生产电路板时使用的吸嘴。设定的吸嘴从登录在机器上的吸嘴中选择。
备注 )将 MTU 连接到 Side2 的时候，增加 [ 单吸嘴 2] 标签页。
吸嘴的设定方法
操作步骤
1. 选择设定吸嘴的吸嘴单元。
请选择画面上部的标签页 ([ 旋转自动更换头 1]、[ 单吸嘴 1]) 等。设定的吸嘴如下显示
在画面上。
08PRG-0482E
对在当前画面显示的吸嘴信息设定机器上的吸嘴信
息。
如果一次性输入，请确认是否包括在生产程序中必要
的全部吸嘴。
清除在当前画面显示的全部吸嘴信息。
在生产程序中设定机器上的吸嘴信息 ( 全部的旋转自
动更换头及单吸嘴 )。
如果一次性输入，请确认是否包括在生产程序中必要
的全部吸嘴。
