PRG-XPF-1.0S 5. PDW
XPF 编程手册 161

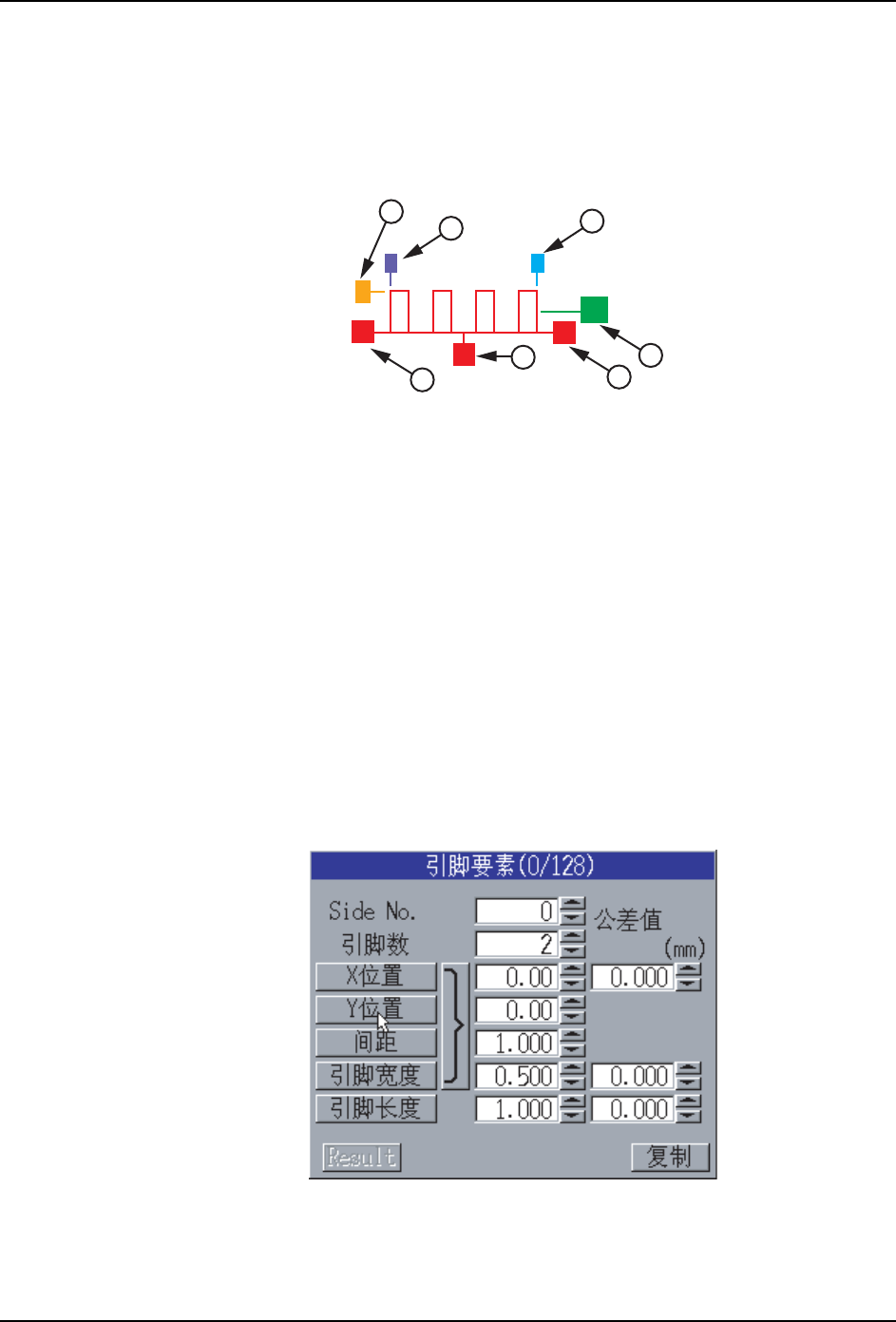

b. 编辑要素时
请单击编辑的要素。单击后在要素中显示出要素摇柄，在 [ 引脚要素 ] 对话框里显示
出各个数值。
3. 和元件影像的引脚要素保持一致。
操作要素的要素摇柄，请与元件影像的引脚对齐。
4. 用 [ 引脚要素 ] 对话框编辑。
①要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 Y 方向的基准线。
②要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 X 方向的基准线。
③引脚数
（绿色的手柄）
将手柄向左右方向拖动可以增减引脚数。
左端固定时中心位置也随其一起移动。
④引脚长度
（黄色的手柄）
将手柄向上下方向拖动可以变更引脚长度。
⑤引脚宽度
（粉红色的手柄）
将手柄向左右方向拖动可以变更引脚宽度。
⑥引脚间距
（黄色的手柄）
将手柄向左右方向拖动可以变更引脚间距。
左端固定时中心位置也随其一起移动。
引脚数为 1 根时不能操作。
1
1
2
3
4
5
6
XP-OPE155
35*6
5. PDW PRG-XPF-1.0S
162 XPF 编程手册
Side No. 可以变更选择中的要素的 Side 的号码。（0 ～ 3）　
如下图所示以箭头的方向为基准。
引脚数 : 以一个要素为单位输入引脚数。（1 ～ 16）
X 位置，Y 位置 : 显示要素的基准单位。拖动手柄后显示的数值也变化。
按下按键后进行影像处理，自动设定 X、Y 的数值。（-
99.99 ～ 99.99）
位置公差 : 设定引脚弯曲的公差值 （LeadCenterTolerance）。（0.000
～ 99.999）
间距 : 设定引脚的间距。拖动手柄后间距自动地变更。
按下按键后进行选择的要素的影像处理，显示出间距的平
均值。（0.000 ～ 99.999）
引脚宽度 : 输入引脚的宽度。拖动手柄后宽度自动地变更。
按下按键后进行选择的要素的影像处理，显示出引脚宽度
的平均值。（0.000 ～ 99.999）
引脚长度 : 输入引脚的长度。拖动手柄后长度自动地变更。
按下按键后进行选择的要素的影像处理，显示出引脚长度
的平均值。（0.000 ～ 99.999）
长度公差 : 设定引长度的公差值 （LeadCenterTolerance）。（0.000
～ 99.999）
[｝] 按键 : 进行设定的要素的影像处理，一次性处理要素中心位置·
引脚间距·引脚宽度并显示数值。
[ 复制 ] 按键 : 复制选择的要素数据。
（复制数据：位置公差值、宽度、长度、Result、长度公差
值、间距）
[Result] 按键 : 设定选择的要素数据的 Result 信息。
PRG-XPF-1.0S 5. PDW
XPF 编程手册 163
5. 设定引脚影像处理时候的检查内容 (Result)。
在 [ 引脚要素 ] 对话框上按下 [Result] 按键后打开 [Result] 对话框，显示出引脚影像
处理时的检查内容。显示出当前的引脚的影像处理时候的检查内容。
a. 在 「Inspect」项的各项目，只有选择 [Inspect] 的时候有效。( 选择 [Inspect] 以
外时无效 )
Inspect 在影像处理时选择通常的元件。
Don't Inspect 不进行影像处理。
Virtual Lead 检查在元件数据中记载的引脚在不应该存在的范围
内确实没有引脚的功能。
「Inspect」栏
No Length
Tolerance Check
不进行引脚长度的误差检查。
No Width
Tolerance Check
不进行引脚宽度的误差检查。
First Pin Check 从左到右进行影像处理时最初找到的引脚的左边或
者从上到下进行影像处理时最后找到的引脚的下面
确实没有引脚的功能。
Last Pin Check 从左到右进行影像处理时最后找到的引脚的右边或
者从上到下进行影像处理时最后找到的引脚的下面
确实没有引脚的功能。
No Center length
Tolerance Check
不进行取入影像的引脚中心和从元件数据得到的影
像的引脚中心的长度误差检查。
No Center Width
Tolerance Check
不进行取入影像的引脚中心和从元件数据得到的影
像的引脚中心的宽度误差检查。
