6. 编辑程序 PRG-XPF-1.0S 278 XPF 编程手册 6.2.6 吸嘴编辑 功能说明 设定生产候使用的吸嘴和吸嘴单 元的配置。 表示步骤 在[编 辑 器]画 面 选 择[吸 嘴] 。 操作按键说明 解说 设定生产电路板时使用的吸嘴。 设定的吸嘴从登录在机器上的吸嘴 中选择。 备注 )将 MTU 连接到 Side2 的时候 ，增加 [ 单吸嘴 2] 标签页。 吸嘴的设定方法 操作步骤 1. 选择设定吸嘴的吸嘴单元。 请选择画…

100%1 / 302
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 277
息。要在以后也使用所创建的模板时，请进行以下的操作。
1.在 [ 元件编辑画面 ] 上，打开用生产程序创建的模板的一个 PartNumber 数据并按下
[Library 保存 ] 按键。
2.打开 PartType 数据并按下 [Library 保存 ] 按键。
3.打开 Packing 数据并按下 [Library 保存 ] 按键。
4.V 反复进行 1. ～ 3. 的操作直到用 Vision Type18 创建的所有的元件都完成了这个处
理后，从主电脑中读取同名的生产程序。但是，这时请在 「选择程序」对话框下的
「从数据库读取元件·定位点」中键入选项。
注意 )要使 「从数据库读取元件·定位点」的选项框有效时，请将固有值 OPERATION_2 的
「PartLibraryCentricMode」设定为 「1」。
6. 编辑程序 PRG-XPF-1.0S
278 XPF 编程手册
6.2.6 吸嘴编辑
功能说明
设定生产候使用的吸嘴和吸嘴单元的配置。
表示步骤
在[编辑器]画面选择[吸嘴]。
操作按键说明
解说
设定生产电路板时使用的吸嘴。设定的吸嘴从登录在机器上的吸嘴中选择。
备注 )将 MTU 连接到 Side2 的时候，增加 [ 单吸嘴 2] 标签页。
吸嘴的设定方法
操作步骤
1. 选择设定吸嘴的吸嘴单元。
请选择画面上部的标签页 ([ 旋转自动更换头 1]、[ 单吸嘴 1]) 等。设定的吸嘴如下显示
在画面上。
08PRG-0482E
对在当前画面显示的吸嘴信息设定机器上的吸嘴信
息。
如果一次性输入，请确认是否包括在生产程序中必要
的全部吸嘴。
清除在当前画面显示的全部吸嘴信息。
在生产程序中设定机器上的吸嘴信息 ( 全部的旋转自
动更换头及单吸嘴 )。
如果一次性输入，请确认是否包括在生产程序中必要
的全部吸嘴。
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 279

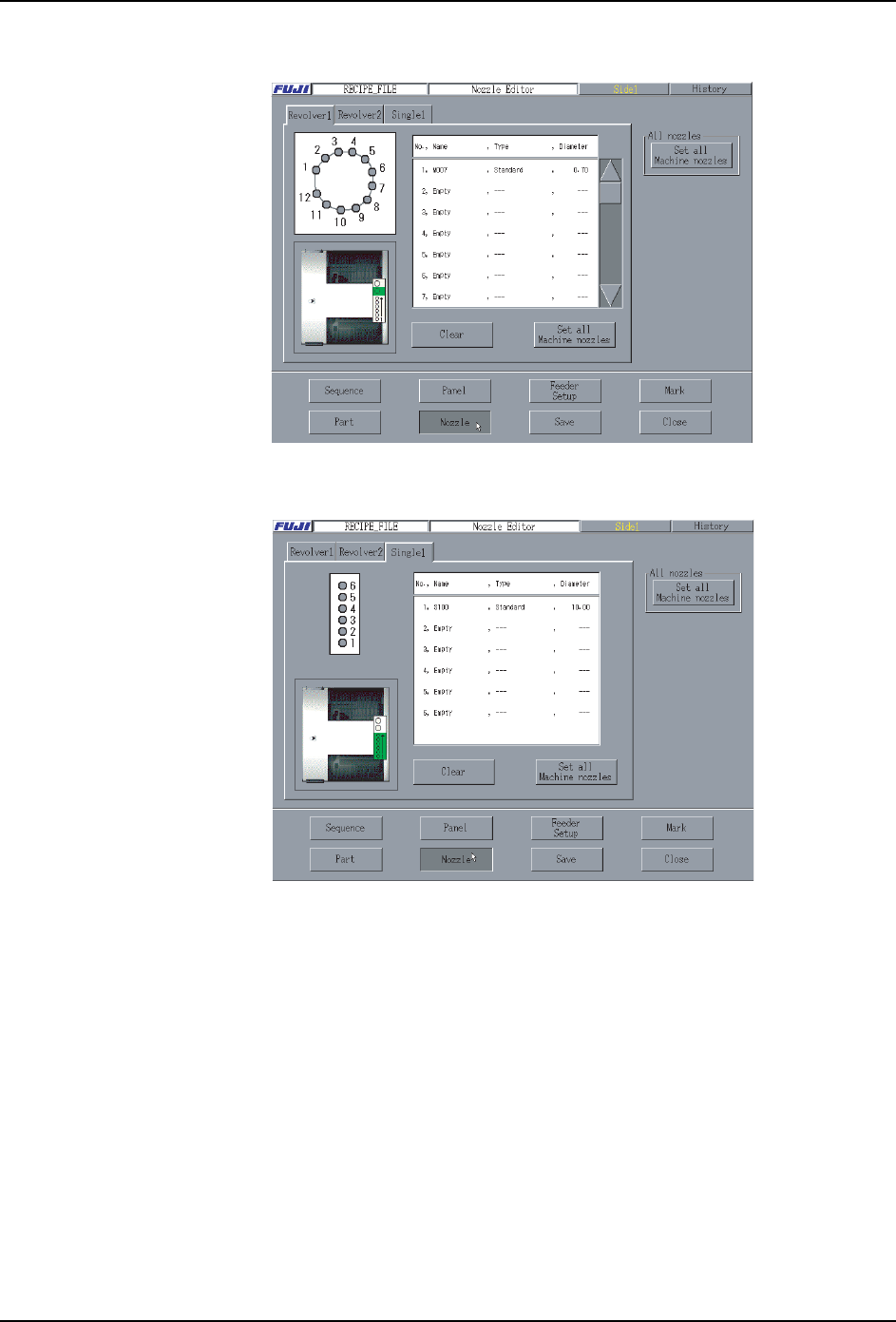

a. 选择 [ 旋转自动更换头 1] 时
b. 选择 [ 单吸嘴 1] 时
08PRG-0486E
08PRG-0487E
