PRG-XPF-1.0S 6. 编辑程序 XPF 编程手册 225 定位点尺寸一览表 备注 ) 1.阴影部分表示电路板底座颜色。 2.定位点尺寸 A 和 B 的公差请设在± 10% 以内。 3.圆形定位点的公差范围 0.1mm 是选项，标准机型是 0.2mm。
6. 编辑程序 PRG-XPF-1.0S
224 XPF 编程手册

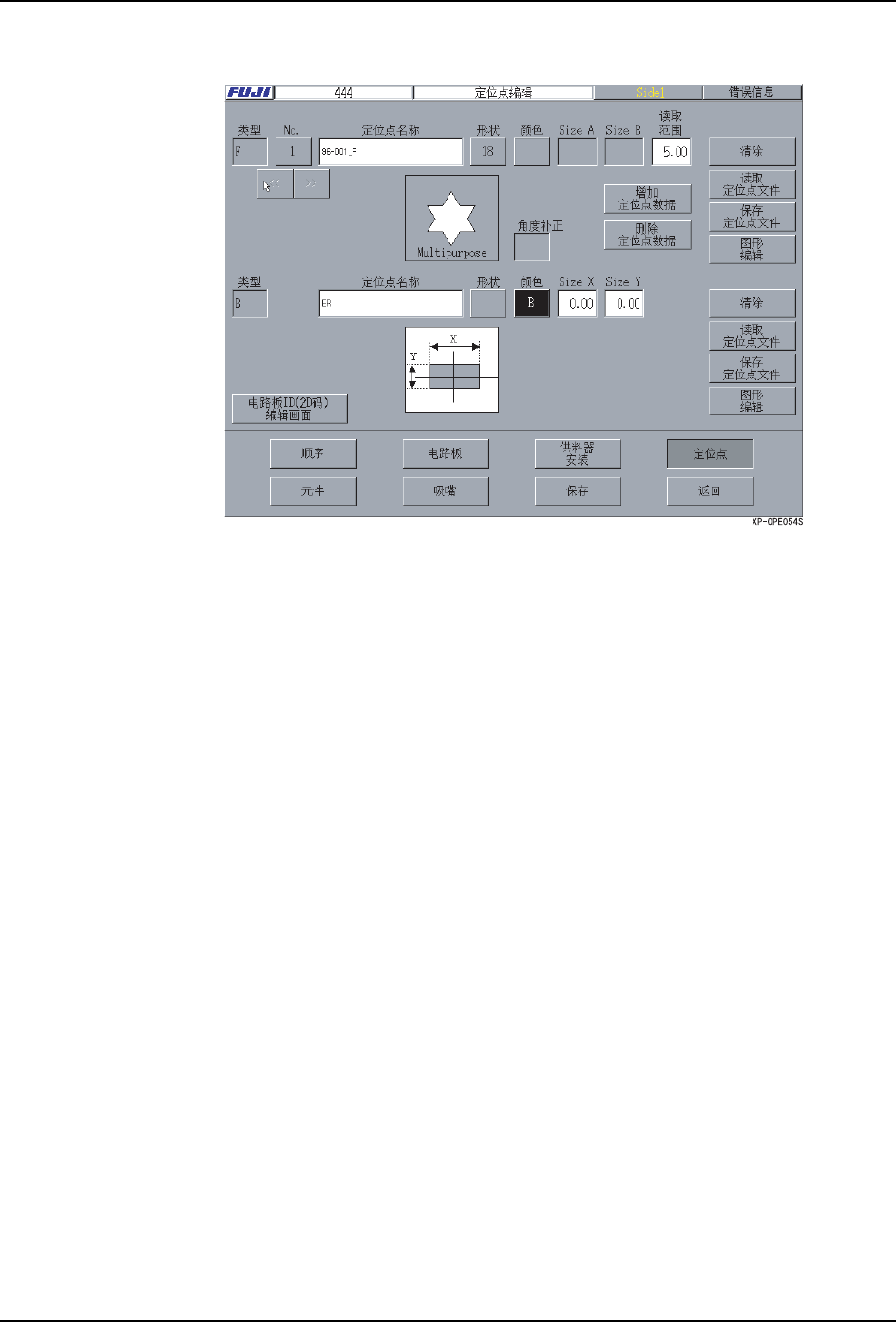

2. 创建或者编辑子电路板跳过定位点
子电路板跳过定位点的创建或者编辑，在这个画面下部的子电路板跳过定位点的编辑区域
进行。请在这个区域使用以下的按键及文本框进行创建或者编辑。
a. [定位点名]文本框(最多30个字符)
输入定位点名。
注意 )有定位点名不能使用的字符。详细请参考 " 2.4 输入限制 "。
b. [形状]按键
此按键无效。
c. [颜色]按键
按下按键，指定使用定位点的亮度。
d. [SizeX] 文本框 ( 输入范围 1.00 ～ 9.00mm)
输入 SizeX 的尺寸。
e. [SizeY] 文本框 ( 输入范围 1.00 ～ 6.75mm)
输入 SizeY 的尺寸。
f. [清除]键
清除现在显示的子电路板跳过定位点数据。
g. [Library 读入 ] 按键
从程序库读入定位点文件。
h. [Library 保存 ] 按键
程序库保存现在显示的定位点数据。
i. [ 图形编辑器 ] 按键
使用图形编辑器进行定位点数据的编辑、影像处理的试验。
W： White
B： Black
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 225
定位点尺寸一览表
备注 )
1.阴影部分表示电路板底座颜色。
2.定位点尺寸 A 和 B 的公差请设在± 10% 以内。
3.圆形定位点的公差范围 0.1mm 是选项，标准机型是 0.2mm。
6. 编辑程序 PRG-XPF-1.0S
226 XPF 编程手册
3. 创建或者编辑电路板 ID(2D Code)
电路板 ID(2D 编码 ) 的创建或者编辑在这个画面进行。( 当前不支持这个画面的功能 ) 请在
这个画面使用以下的按键及文本框进行创建或者编辑。
a. [定位点名]文本框(最大30个字符)
输入定位点名。
注意 )有定位点名不能使用的字符。详细请参考 " 2.4 输入限制 "。
b. [>>] 按键
在编辑中的数据内设定，显示下面的电路板 ID 信息。
c. [<<] 按键
在编辑中的数据内设定，显示以前的电路板 ID 信息。
d. [No.] 按键
显示电路板 ID 的号码。按下这个按键，显示如下的电路板 ID 一览表画面。
注意 )这个号码只有在定位点编辑画面时使用。不记录在生产程序中。
