PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 225

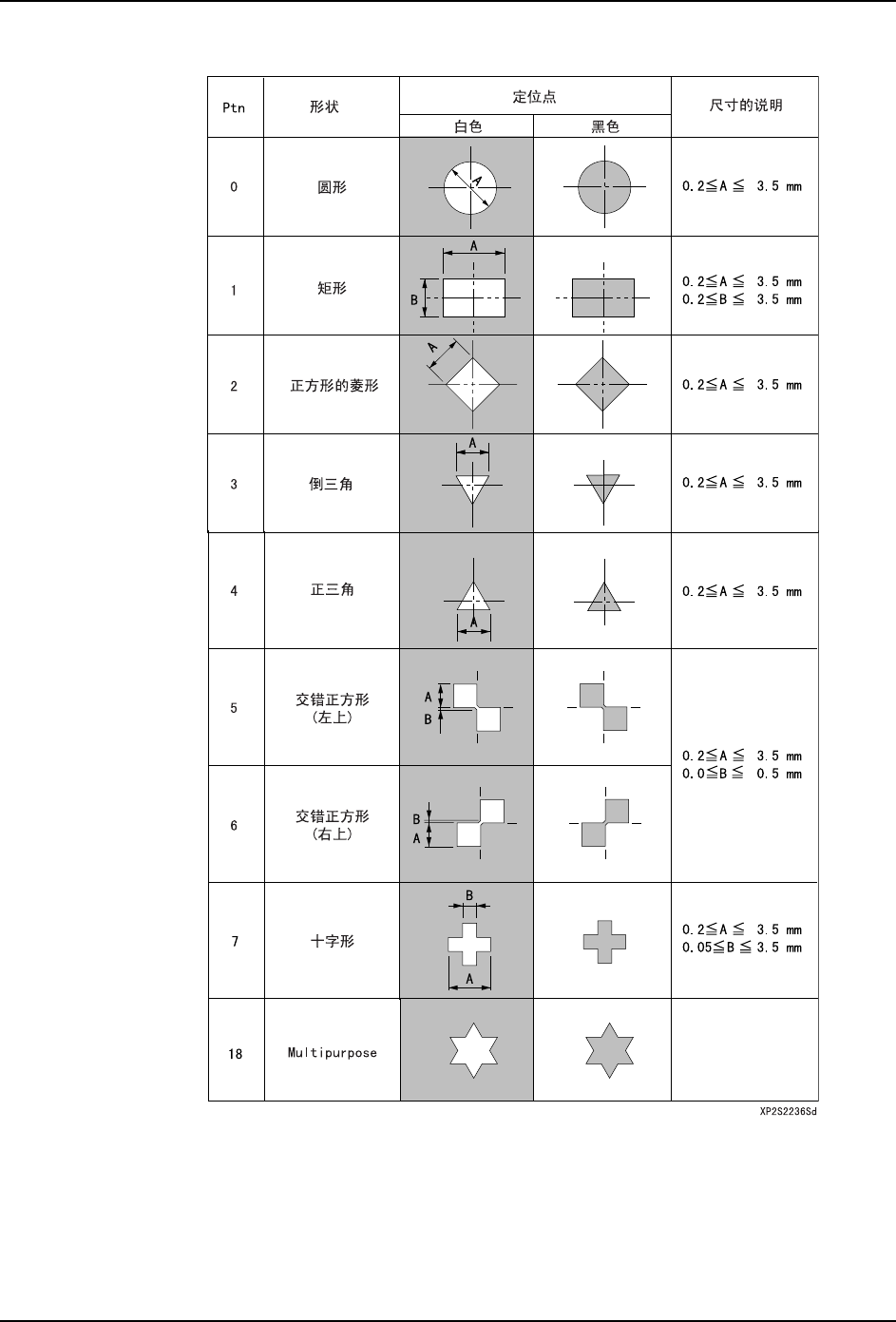

定位点尺寸一览表
备注 )
1.阴影部分表示电路板底座颜色。
2.定位点尺寸 A 和 B 的公差请设在± 10% 以内。
3.圆形定位点的公差范围 0.1mm 是选项，标准机型是 0.2mm。
6. 编辑程序 PRG-XPF-1.0S
226 XPF 编程手册

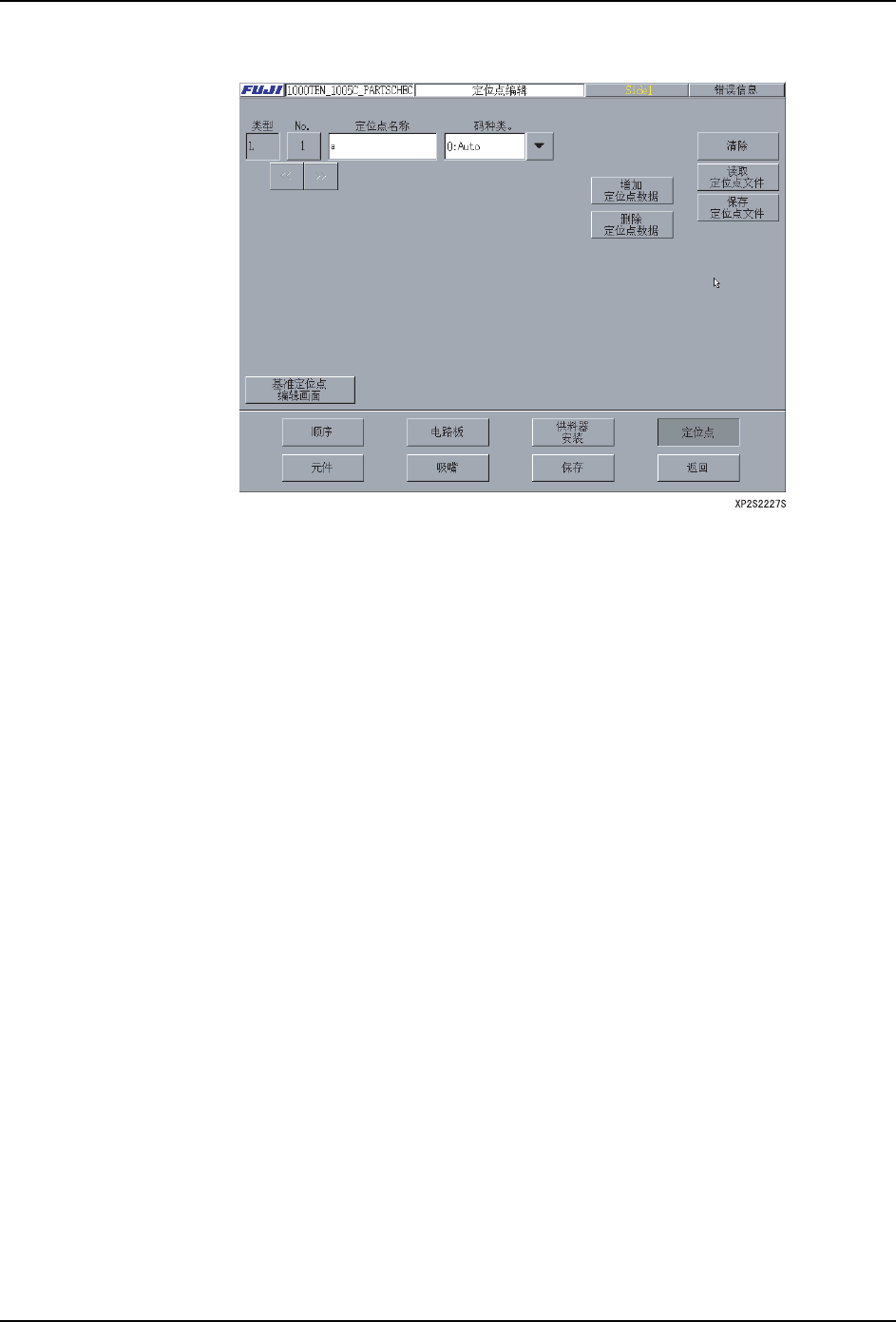

3. 创建或者编辑电路板 ID(2D Code)
电路板 ID(2D 编码 ) 的创建或者编辑在这个画面进行。( 当前不支持这个画面的功能 ) 请在
这个画面使用以下的按键及文本框进行创建或者编辑。
a. [定位点名]文本框(最大30个字符)
输入定位点名。
注意 )有定位点名不能使用的字符。详细请参考 " 2.4 输入限制 "。
b. [>>] 按键
在编辑中的数据内设定，显示下面的电路板 ID 信息。
c. [<<] 按键
在编辑中的数据内设定，显示以前的电路板 ID 信息。
d. [No.] 按键

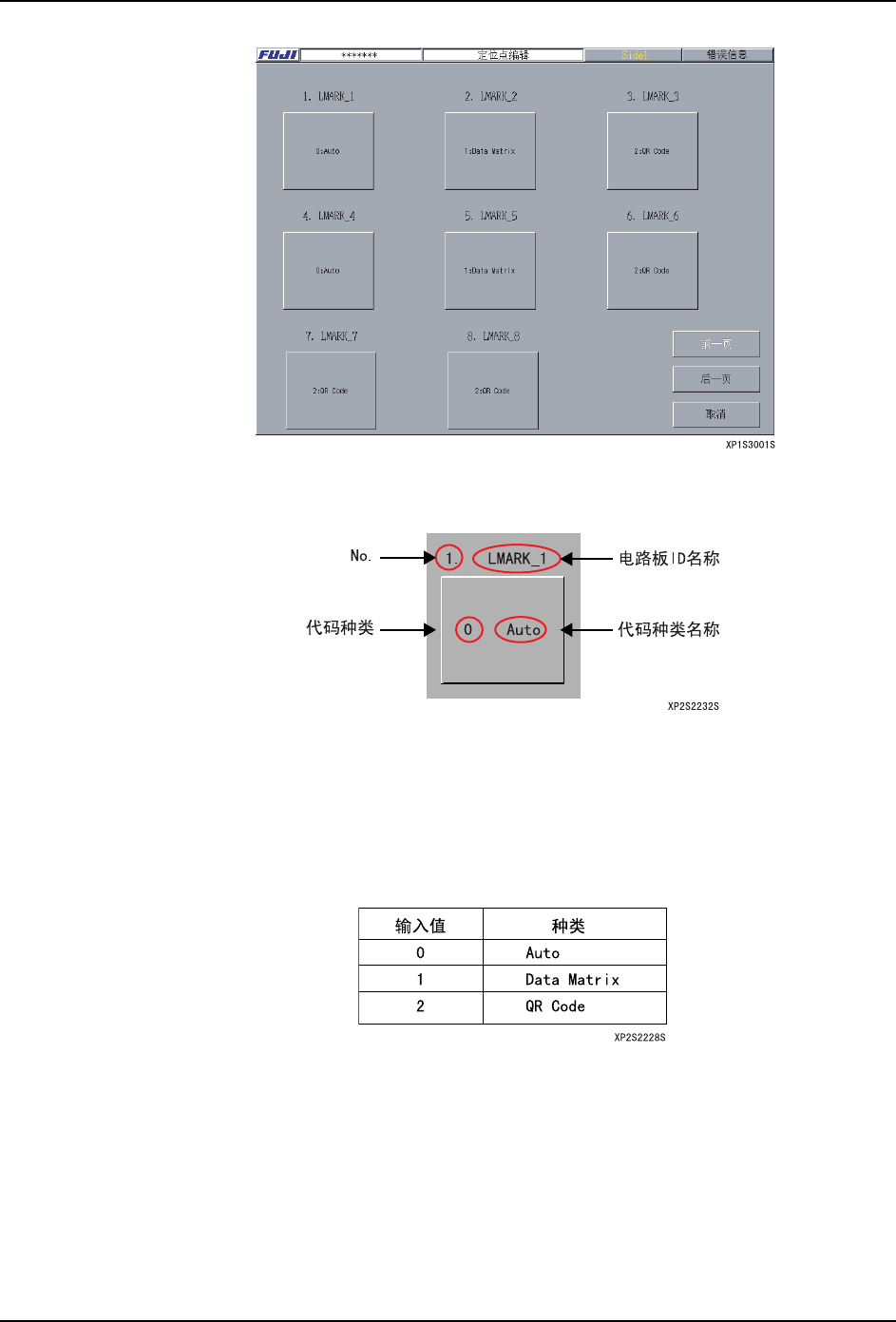

显示电路板 ID 的号码。按下这个按键，显示如下的电路板 ID 一览表画面。
注意 )这个号码只有在定位点编辑画面时使用。不记录在生产程序中。
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 227
·在这个一览表画面上，显示以下的电路板 ID 名、编码种类及其名称。就可在 [ 定
位点编辑 ] 画面中编辑相应的电路板 ID。
·在这个一览表画面上，定位点数据以页为单位显示。要切换页时 , 请按下 [ 前一
页 ] 按键或者 [ 下一页 ] 按键。但是，定位点数据可在 1 个画面里显示时，不显
示[前一页]按键/[下一页]按键。
要关闭这个一览表画面，请按下 [ 取消 ] 按键。
e. [ 编码种类 ] 组合框
选择使用的编码种类
f. [ 定位点数据增加 ] 按键
按下此键后，在现在编辑中的电路板 ID 数据的最后增加、显示一个空的电路板 ID 数
据，显示出增加的电路板 ID。
g. [ 定位点数据删除 ] 按键
删除现在显示的电路板 ID 数据。删除后显示下一个定位点数据。
h. [清除]按键
清除现在显示的电路板 ID 数据。离开编辑器画面，被清除的定位点数据随之删除。
注意 )定位点清除状态下即使保存了生产程序，被清除的定位点也不会被保存。
