6. 编辑程序 PRG-XPF-1.0S
250 XPF 编程手册
[Inspect] 的选项功能
a. [No Length Tolerance Check]( 不检查引脚长度 )
检查的话，不进行引脚的长度的检查。（Result:4）
请在因为元件尺寸的偏差很大等而不想检查引脚的长度时使
用。对于引脚长度有偏差的元件有效。
b. [No Width Tolerance Check]( 不检查引脚宽度 )
检查的话，不进行引脚的宽度的检查。（Result:8）
请在因为元件尺寸的偏差很大等而不想检查引脚的宽度时使
用。对于引脚宽度有偏差的元件有效。
c. [First Pin Check]( 有检查左边多余的引脚 )
在将引脚要素从左向右进行影像处理时，最初发现的引脚的左
侧是否没有引脚的确认功能。这个检查对于防止贴装间距的偏
差有效。（Result:16）
这个检验对防止间距偏差的贴装有效。
d. [Last Pin Check]( 有检查右边多余的引脚 )
在将引脚要素从左向右进行影像处理时，最初发现的引脚的右
侧是否没有引脚的确认功能。（Result:32）
这个检查对于防止贴装间距的偏差有效。
e. [No Center Width Tolerance Check]( 不检查引脚宽度方向的
位置偏差 )
选择后，不进行 Lead Center Tolerance 的引脚宽度方向的检
查。
(Result:512)
请在不想进行引脚宽度方向的位置偏差 （弯曲）的检查时使
用。
f. [No Center Length Tolerance Check]( 不检查引脚长度方向
的位置偏差 )
检查后，不进行 Lead Center Tolerance 的引脚长度方向的检
查。
(Result:256)
请在不想进行引脚长度方向的位置偏差 （弯曲）的检查时使
用。
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 251

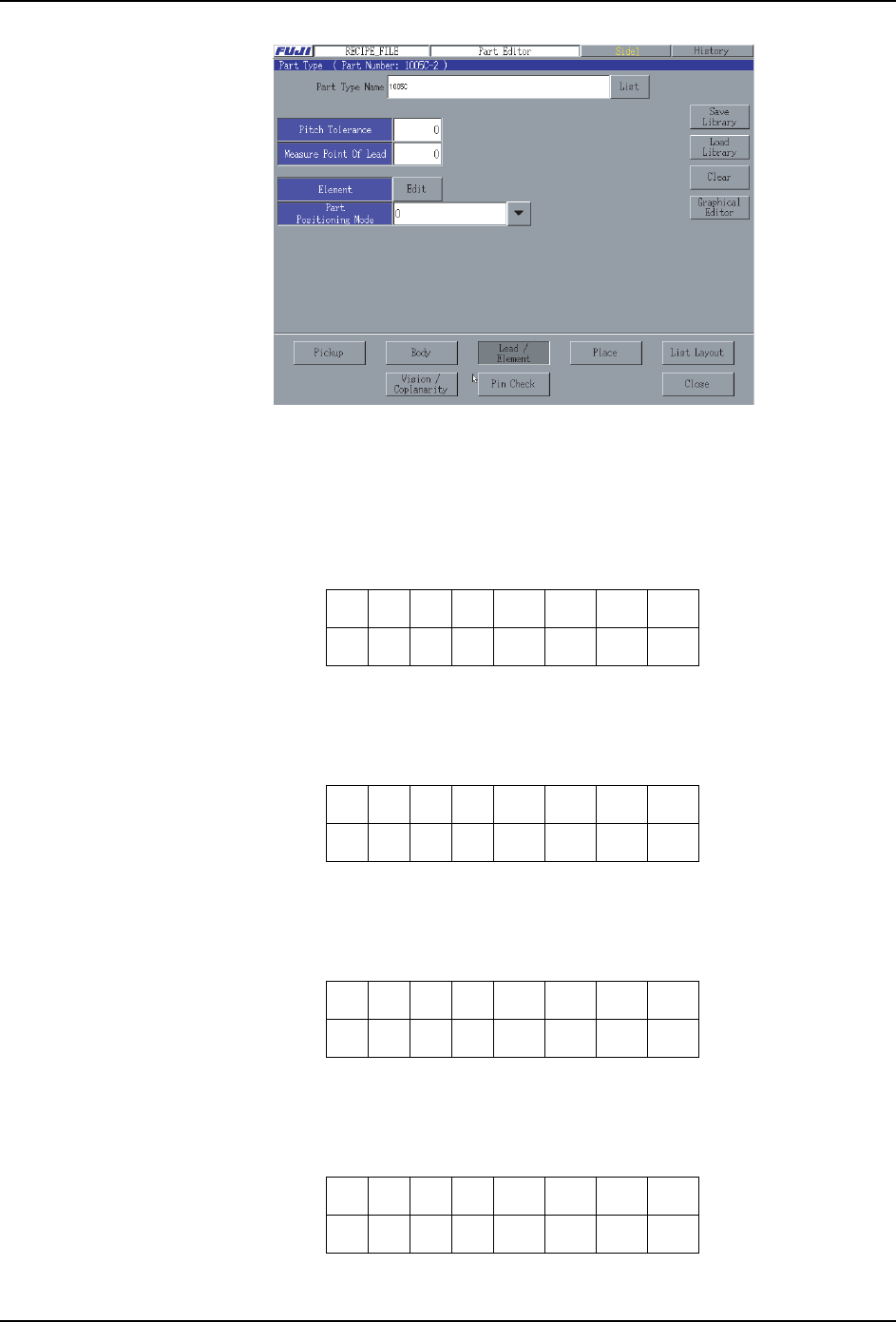

·Part Positioning Mode
在下面设定将影像处理的结果用模板定位还是用要素定位。
对应 Vision Type
注意 )只有 Vision Type19 对应。
Tips)关于 [Lead/Element] 画面
Lead 以及 Element 范围的项目，可以在 [Lead/Element] 画面设定。要显示此画面，请
按下 [Lead/Element] 按键。

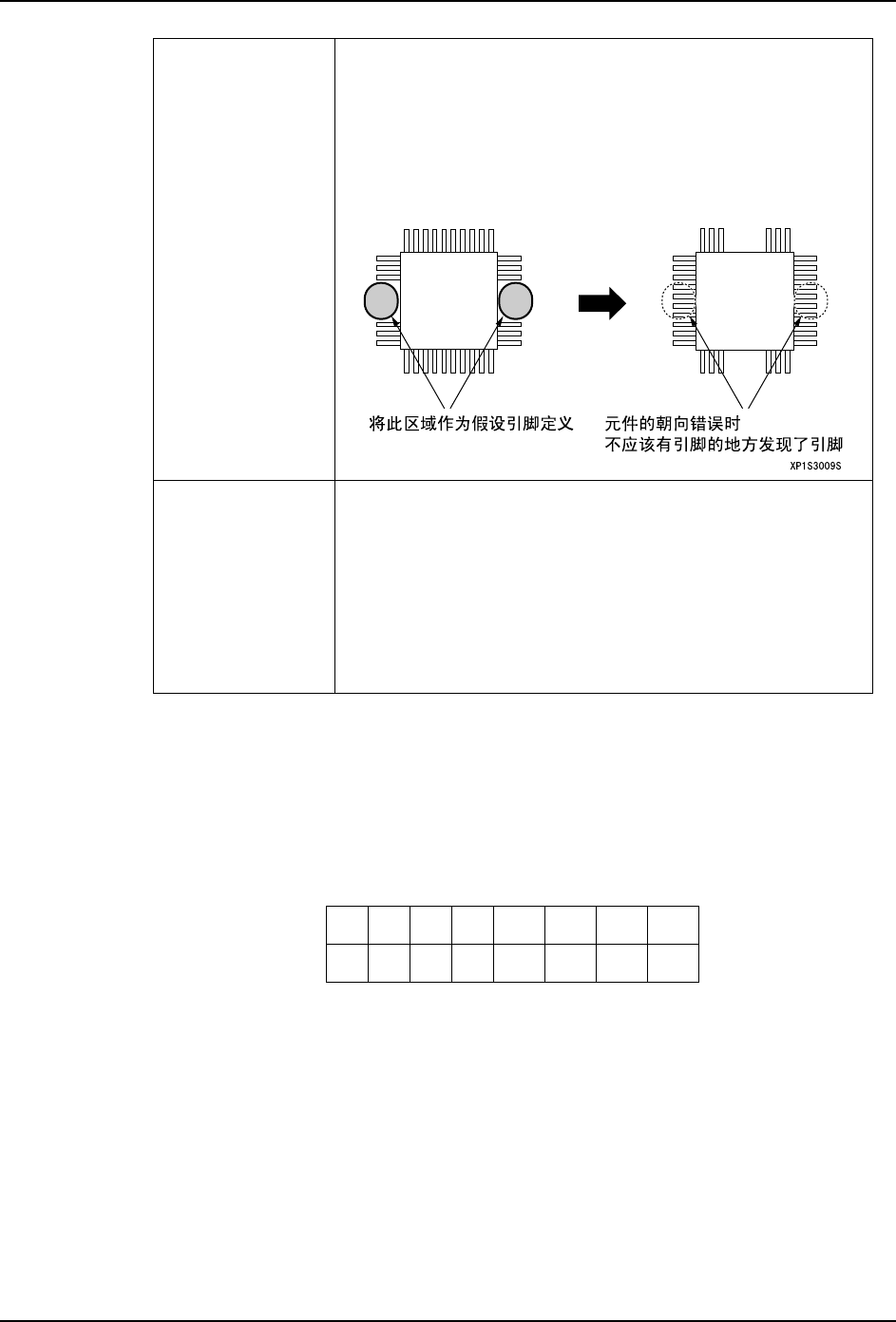

[Virtual Lead] 进行虚拟引脚检查。(Result:2)
选择这个项目的话，将设定的要素作为虚拟引脚处理。设定为
虚拟引脚时，进行影像处理时在其范围内没有引脚 （不识别
引脚时）时作为合格品进行判断的检查。
利用这个功能，可以检查元件的供应方向。
[Matrix] 设定 BGA 和 CSP 元件的锡球栅极的时候使用。(Result:128)
儃输入锡球栅极的时候，使用组合的 2 个要素数据。这时，请
输入 「1」到第 1 行的要素数据的 Result，第 2 行输入
「128」。
只有在 Vision Type 19( 定义锡球要素时 )、230 对应。
备注 )使用检验项目的选项时的功能数值输入时，请在
Element Data 的第 1 行输入 ( 增加 1 的数值 )。
0: Template Positioning 仅仅用模板定位。
1: Element Positioning 仅仅用要素定位
10 18 19 20 100 124 180 230
╳╳○╳╳╳╳╳
6. 编辑程序 PRG-XPF-1.0S
252 XPF 编程手册
3. Process
设定吸取及安装元件时候的位置和速度等的项目。
a. Minimum Nozzle Diameter(0.0 ～ 99.9 mm)
输入吸取元件时使用的吸嘴的最小直径。
对应 Vision Type
b. Maximum Nozzle Diameter(0.0 ～ 99.9 mm)
输入吸取元件时使用的吸嘴的最大直径。
对应 Vision Type
c. Nozzle Name( 最大 15 个字符 )
要使用特定吸嘴时，从名字一览表选择。
对应 Vision Type
d. Pick-up Auto Offset
设定是否使用吸取点自动修正值功能。
对应 Vision Type
10 18 19 20 100 124 180 230
○○○○○○○○
10 18 19 20 100 124 180 230
○○○○○○○○
10 18 19 20 100 124 180 230
○○○○○○○○
10 18 19 20 100 124 180 230
○○○○○○○○
