PRG-XPF-1.0S 6. 编辑程序 XPF 编程手册 249 [Don't Inspect] 不进行引脚的影像 处理。(Result 丗 0) 例如，像下图的接插头一样， 在引脚左右有固定的突起部分 时，输入在 Element Data 处记述有其突起的位置和大小，选 择 [Don't Inspect]。 可以不影响检测 相邻的引脚。 [Inspect] 进行引脚的影像处理。( Result:1) 选择这个项目…
6. 编辑程序 PRG-XPF-1.0S
248 XPF 编程手册

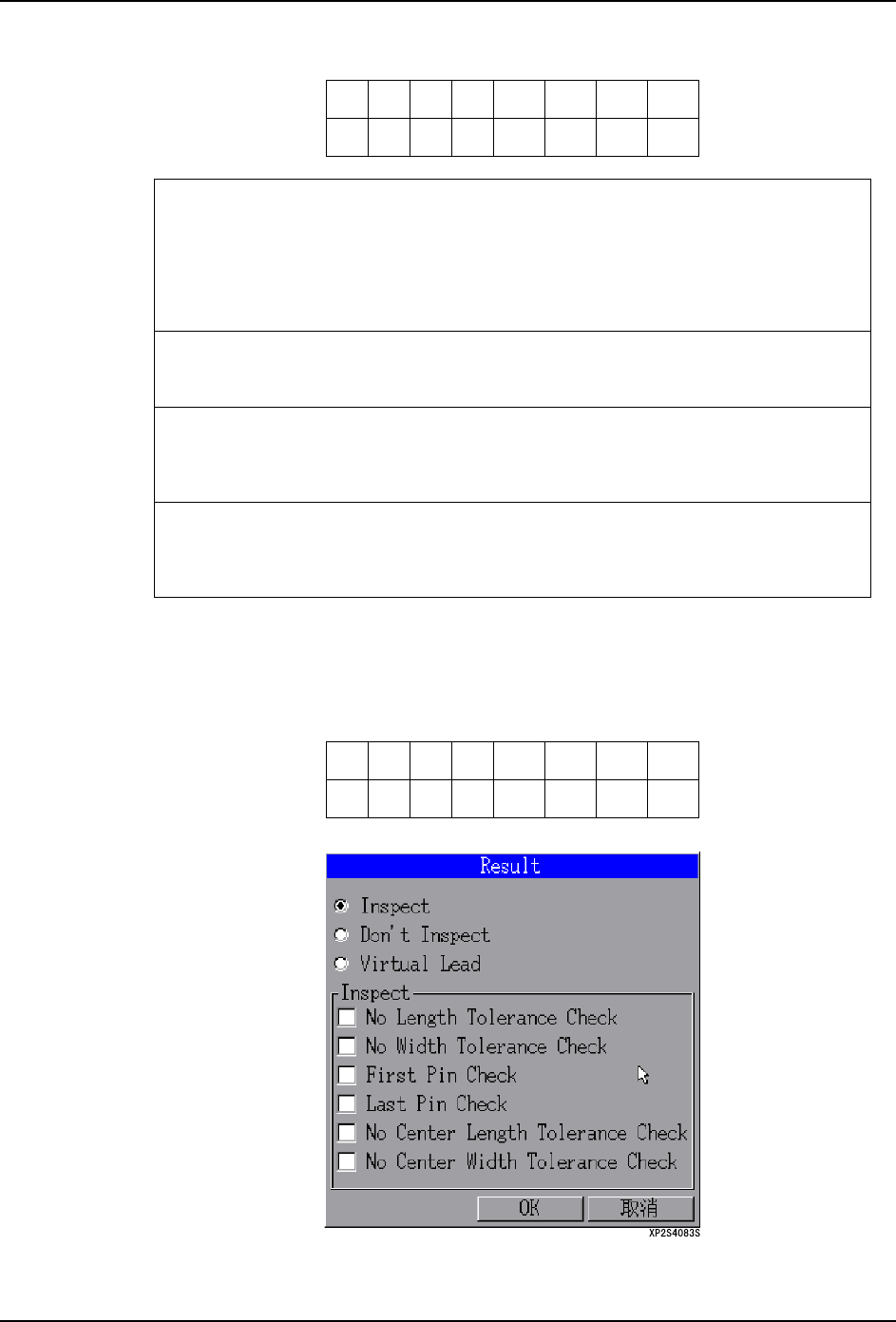

对应 Vision Type
·Result
设定引脚块的影像处理检查内容或引脚块的定义。
选择这个数值时，显示出下面的对话框。
对应 Vision Type
10 18 19 20 100 124 180 230
╳╳○○○╳○○
Vision Type 19 时候 14: 定义引脚要素的时候输入这个数值。
13: 引脚很暗背景明亮的时候输入这个数值。
2: 定义锡球要素的时候输入这个数值。
1: 锡球很暗背景明亮的时候输入这个数值。
Vision Type 20 及 180 时候 : 14: 引脚明亮背景暗的时候输入这个数值。
13: 引脚很暗背景明亮的时候输入这个数值。
Vision Type 100( 前光灯处理 )
的时候 :
14: 通常输入这个数值。
13: 引脚很暗背景明亮的时候输入这个数值。
Vision Type 230(BGA 元件、前光
灯处理、元件主体黑色 ) 时候 :
2: 定义锡球要素的时候输入这个数值。
1: 锡球很暗背景明亮的时候输入这个数值。
10 18 19 20 100 124 180 230
╳╳○○○○○○
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 249
[Don't Inspect] 不进行引脚的影像处理。(Result 丗 0)
例如，像下图的接插头一样，在引脚左右有固定的突起部分
时，输入在 Element Data 处记述有其突起的位置和大小，选
择 [Don't Inspect]。可以不影响检测相邻的引脚。
[Inspect] 进行引脚的影像处理。(Result:1)
选择这个项目的话，下面的选项变为可以选择。 在选项设定
时，对使用的功能所分配的值的合计，显示出加 1 的数字。
6. 编辑程序 PRG-XPF-1.0S
250 XPF 编程手册
[Inspect] 的选项功能
a. [No Length Tolerance Check]( 不检查引脚长度 )
检查的话，不进行引脚的长度的检查。（Result:4）
请在因为元件尺寸的偏差很大等而不想检查引脚的长度时使
用。对于引脚长度有偏差的元件有效。
b. [No Width Tolerance Check]( 不检查引脚宽度 )
检查的话，不进行引脚的宽度的检查。（Result:8）
请在因为元件尺寸的偏差很大等而不想检查引脚的宽度时使
用。对于引脚宽度有偏差的元件有效。
c. [First Pin Check]( 有检查左边多余的引脚 )
在将引脚要素从左向右进行影像处理时，最初发现的引脚的左
侧是否没有引脚的确认功能。这个检查对于防止贴装间距的偏
差有效。（Result:16）
这个检验对防止间距偏差的贴装有效。
d. [Last Pin Check]( 有检查右边多余的引脚 )
在将引脚要素从左向右进行影像处理时，最初发现的引脚的右
侧是否没有引脚的确认功能。（Result:32）
这个检查对于防止贴装间距的偏差有效。
e. [No Center Width Tolerance Check]( 不检查引脚宽度方向的
位置偏差 )
选择后，不进行 Lead Center Tolerance 的引脚宽度方向的检
查。
(Result:512)
请在不想进行引脚宽度方向的位置偏差 （弯曲）的检查时使
用。
f. [No Center Length Tolerance Check]( 不检查引脚长度方向
的位置偏差 )
检查后，不进行 Lead Center Tolerance 的引脚长度方向的检
查。
(Result:256)
请在不想进行引脚长度方向的位置偏差 （弯曲）的检查时使
用。
