1 Caccia Bedienungskurzanleitung CACCIA Handbuch Ausgabe 04/2007 8 1.1.3 Konfigurationselemente der X-Maschine → Öffnen Sie das Dialogfenster Mas chinen-Konfiguration mit dem Button : 1 Abb. 1 - 4 Dialogfenster Maschinen…
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
7
1

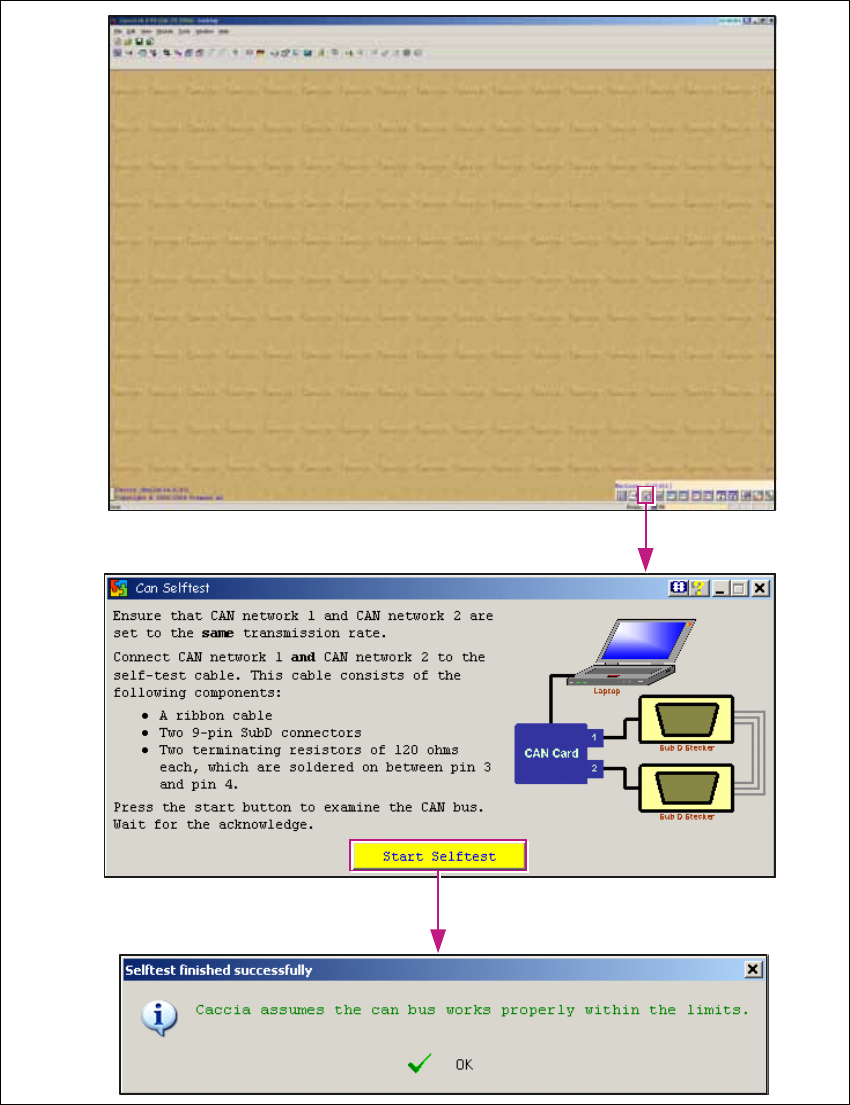

Abb. 1 - 3 CAN-Selbsttest
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
8
1.1.3 Konfigurationselemente der X-Maschine
→ Öffnen Sie das Dialogfenster Maschinen-Konfiguration mit dem Button :
1
Abb. 1 - 4 Dialogfenster Maschinen-Konfiguration
Dialogfenster Maschinen-Konfiguration öffnen.
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
9
→ Der Button Maschine Auswählen öffnet das Dialogfenster Select Machine:
1
Abb. 1 - 5 Dialogfenster Select Maschine
Hier können Sie die von Ihnen benötigte Maschine auswählen. 1
1
Mit dem Button Select Machine (Maschine auswählen)
wird das Dialogfenster Select Machine geöffnet.
Variant (Portaltypen):
HF-Serie:
-CFK02
-CFK04
X-Serie:
-CFK04
-CFK06
Axis Control:
- VC3 mit A363
-A364
PCB Camera:
- MC (Multi Color), Option
- SSt34 (Camer light) für X- und D-Serie
- UP (Unterportal-Kamera), MC für HF-Serie
