1 Caccia Bedienungskurzanleitung CACCIA Handbuch Ausgabe 04/2007 36 1 1 T ab. 1 - 9 Funktionsprüfung S-Achse 1 1.4.5.2 Funktionsprüfung Z-Achse Diese Funktion ist mit g estartetem M C und geladen er CAN- SW möglich. (SW-…
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
35
1.4.5 Funktionsprüfung Achsen
1.4.5.1 Funktionsprüfung S-Achse
Diese Funktion ist auf Grund der Zwischenkreisspannung nur bei vorhandener SW-Freigabe und
gedrückter Start-Taste möglich. 1
1
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
1
Abb. 1 - 20 Funktionsprüfung S - Achse
Zeigt den 0 -18000 digit (18°) Segment zu Segment-Dauerlauf der Stern-Achse. 1
Betriebsart:
Dauerlauf für rotatorische Achse
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
36
1
1
Tab. 1 - 9 Funktionsprüfung S-Achse
1
1.4.5.2 Funktionsprüfung Z-Achse
Diese Funktion ist mit gestartetem MC und geladener CAN-SW möglich. (SW-Freigabe und Start-
taste sind nicht nötig.) 1
Hinweis
Verfahren Sie das Portal so, dass sich die Z-Achse im freien Raum befindet. 1
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
Schaltfläche Beschreibung / Aktion
Gantry
Öffnen des entsprechenden Portals. Im Beispiel wird Portal 4 ge-
öffnet.
Head VHS Öffnen der Kopfachsen.
Axis Öffnen des Achsmenüs zur Auswahl der Achse.
S-RV
Stern-Achse C&P Kopftypen.
Öffnet das Dialogfenster Axis.
Die Beschreibung der Funktionen des Dialogfensters Axis finden Sie
im Kapitel „X- und Y-Portalachsen verfahren“ auf Seite 26.
Öffnet das Dialogfenster Axis Endurance, über welches Sie z. B.
den Referenzlauf oder den Dauerlauf der Stern-Achse starten kön-
nen. Die Beschreibung der Funktionen des Dialogfensters Axis
Endurance finden Sie im Kapitel „X- und Y-Portalachsen verfahren“
auf Seite 26.
Chopping
Für die Betriebsart „Dauerlauf für rotatorische Achse“ muss hier ein
Häkchen gesetzt sein.
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
37
1

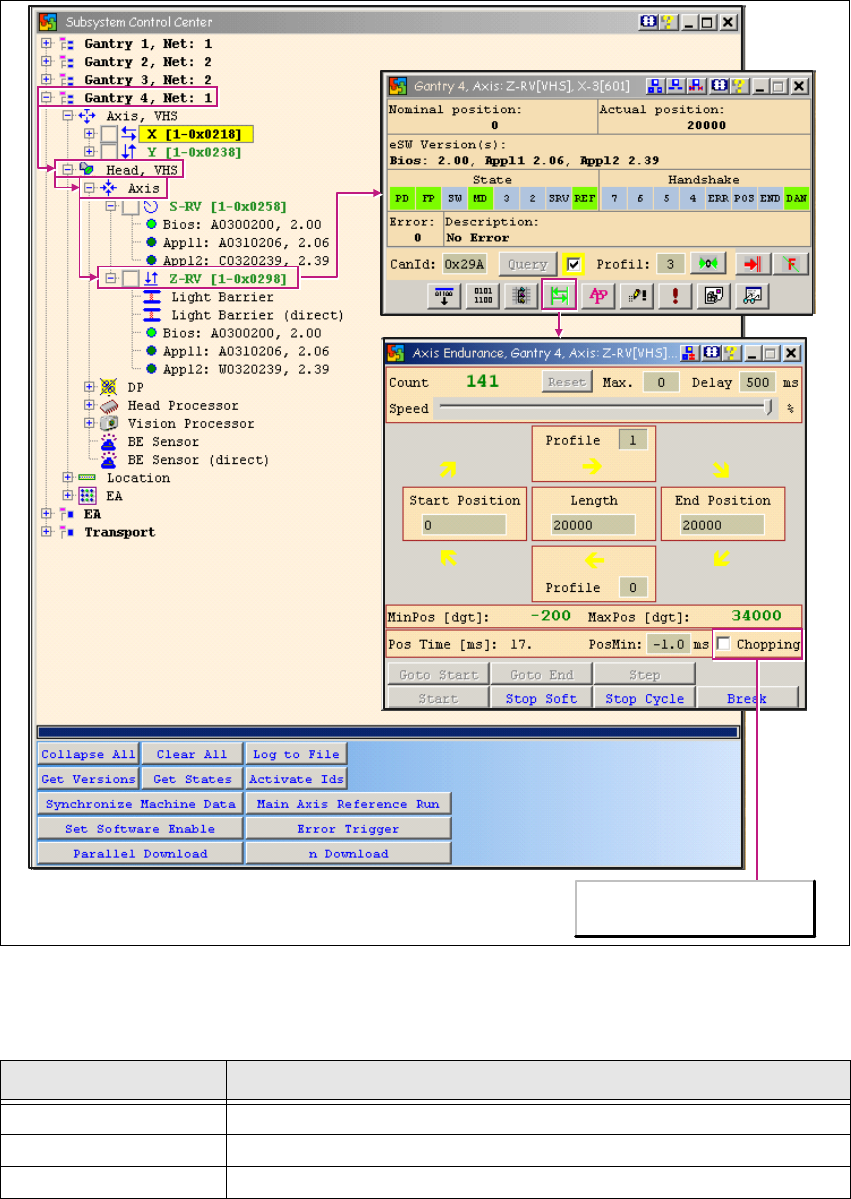

Abb. 1 - 21 Funktionsprüfung Z-Achse
Zeigt den 0 -20000digit (10mm) Abwärts-/Aufwärts-Dauerlauf des C&P20 der Z-Achse. 1
1
Schaltfläche Beschreibung / Aktion
Gantry Öffnen entsprechenden Portals. Im Beispiel ist dies Portal 4.
Head VHS Öffnen der Kopfachsen.
Axis Öffnen des Achsmenüs zur Auswahl der Achse.
Betriebsart:
Dauerlauf für lineare Achse
