CACCIA Handbuch 1 Caccia Bedienungskurzanleitung Ausgabe 04/2007 41 1.4.5.5 Funktionsprüfung einzelner DP-Achsen Der Zugrif f auf DP-Achse erlaubt selektiv e Aktionen an ei nzelnen Achsen der 20 DP-Achsen. 1 → Öffnen Sie…
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
40
1
Tab. 1 - 11 Funktionsprüfung DP-Achse
1.4.5.4 Dialogfenster: DP-Master
Hier können Sie z.B. die Referenzläufe bzw. einen Dauerlauf aller DP-Achsen eines C&P20 Kop-
fes starten. 1
1
1
Tab. 1 - 12 Dialogfenster: DP-Master
1
Schaltfläche Beschreibung / Aktion
Gantry Öffnen entsprechenden Portals. Im Beispiel ist dies Portal 4.
Head VHS Öffnen der Kopfachsen.
DP Öffnen der DP-Achsen.
DP-Master Dialogfenster DP-Master durch Doppelklick öffnen.
Schaltfläche Beschreibung / Aktion
Ref Startet Referenzläufe der DP-Achsen.
Endurance Test
Dauerlaufparameter. Hier können Sie die Wartezeit sowie die Start-
und Stopp-Position mit den Start- und Stop-Buttons festlegen. 1
Start/Stop Festlegen von Start- und Stopposition. 1
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
41
1.4.5.5 Funktionsprüfung einzelner DP-Achsen
Der Zugriff auf DP-Achse erlaubt selektive Aktionen an einzelnen Achsen der 20 DP-Achsen. 1
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
1

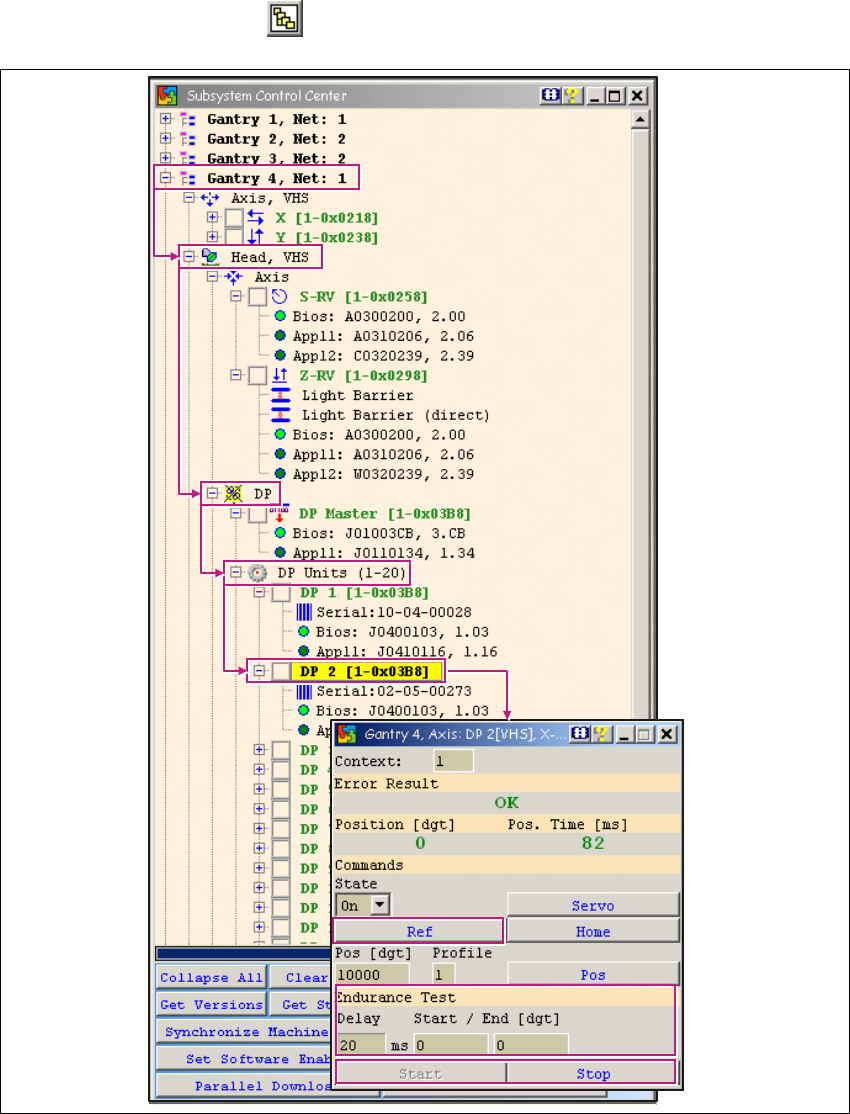

Abb. 1 - 23 Funktionsprüfung einzelner DP-Achsen
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
42
Diese Funktion ist mit gestartetem Maschinencontroller (MC) und geladener CAN-Software (CAN-
SW) möglich. (SW-Freigabe und Starttaste sind nicht nötig.) 1
1
Tab. 1 - 13 Funktionsprüfung einzelner DP-Achsen
1.4.5.6 Dialogfenster: Axis DP-x
Hier können Sie z. B. Referenzläufe oder einen Dauerlauf einer DP-Achse starten. 1
1
1
Tab. 1 - 14 Dialogfenster: Axis DP-x
1
Schaltfläche Beschreibung / Aktion
Gantry Öffnen entsprechenden Portals. Im Beispiel ist dies Portal 4.
Head VHS Öffnen der Kopfachsen.
DP Öffnen des DP-Menüs.
DP-Units
Öffnen von DP-Units durch einen Doppelklick. Hier haben Sie Zugriff
auf jede einzelne DP-Achse.
DP-x 1 Wählen Sie eine DP-Achse durch einen Doppelklick aus. Im Beispiel
ist dies DP-2. Es öffnet sich das Dialogfenster Axis DP-x. 1
Schaltfläche Beschreibung / Aktion
Ref Startet Referenzläufe der DP-Achsen.
Endurance Test
Dauerlaufparameter. Hier können Sie die Wartezeit sowie die Start-
und Stopp-Position mit den Start- und Stop-Buttons festlegen. 1
Start/Stop Festlegen von Start- und Stopposition. 1
