1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
24
1.4 Achsen verfahren
1.4.1 Allgemeines
Hinweis
Der Achs-Referenzlauf und das Verfahren der Achsen darf nur von geschultem Personal durch-
geführt werden. 1
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
1

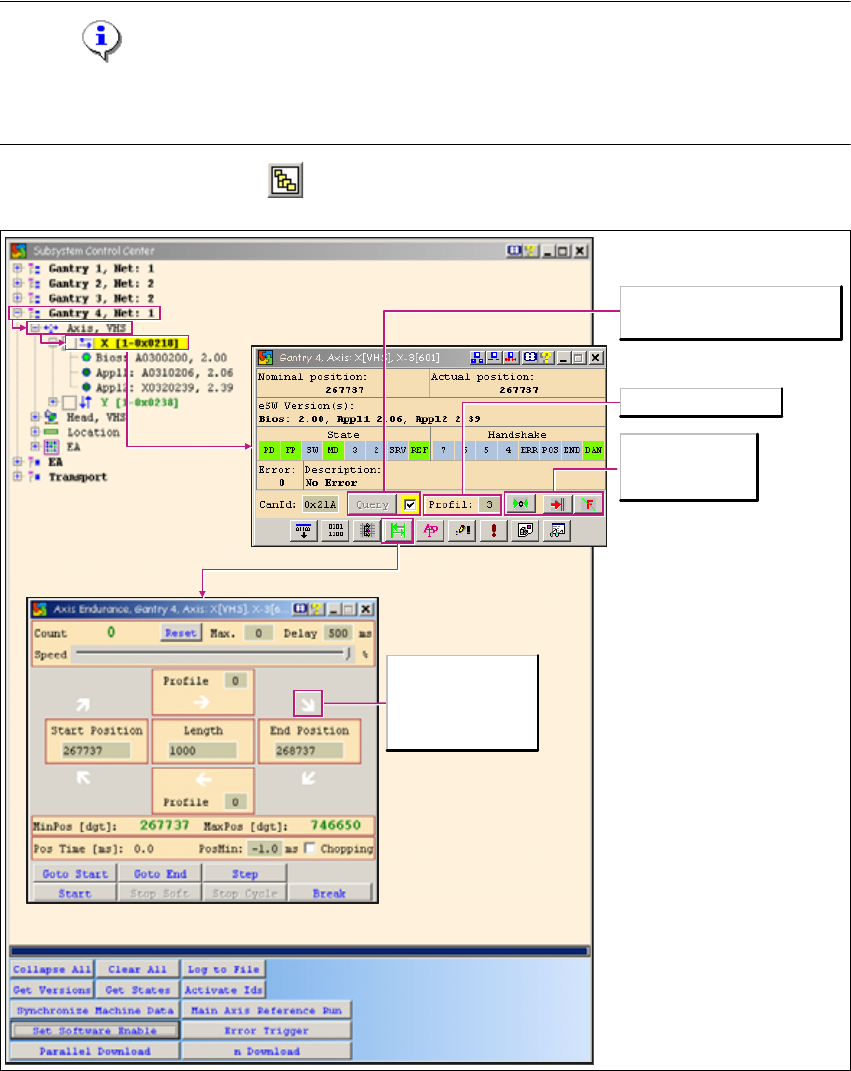

Abb. 1 - 13 Achsen verfahren
Abfrage ob die Achse korrekt
gestartet wurde.
Korrekte Profilauswahl
Referenzlauf Start
Kommando Stop
Fehler quittieren
Solange diese Pfeile
weiß sind, wurde
noch keine Funktion
gestartet.
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
25
ACHTUNG
Der Bedienende an Caccia ist für die Betriebssicherheit der gesamten Maschine verantwortlich
(Z-Achs-oben Pos.; Y-Parkposition; Mehrfachbetrieb)! 1
1
1
Tab. 1 - 7 Funktionen im Dialogfenster Tape Cutter
1
→ Im Dialogfenster Axis können Sie z. B. Abfragen oder den Achs-Referenzlauf starten.
→ Mit dem Button Dauerlauf öffnen Sie das Dialogfenster Axis Endurance.
→ Im Dialogfenster Axis Endurance können die Achsen positioniert werden.
Schaltfläche Beschreibung / Aktion
Gantry Öffnen des zu verfahrenden Portals. Im Beispiel ist dies Portal 4.
Axis VHS
Öffnen der zu verfahrenden Achse (z. B. Hauptachse mit C&P20
Kopf).
X-Axis
Entsprechende Achse durch Doppelklick auswählen. Im Beispiel ist
dies die X-Achse. Es öffnet sich das Dialogfenster Axis.
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
26
1.4.2 X- und Y-Portalachsen verfahren
1

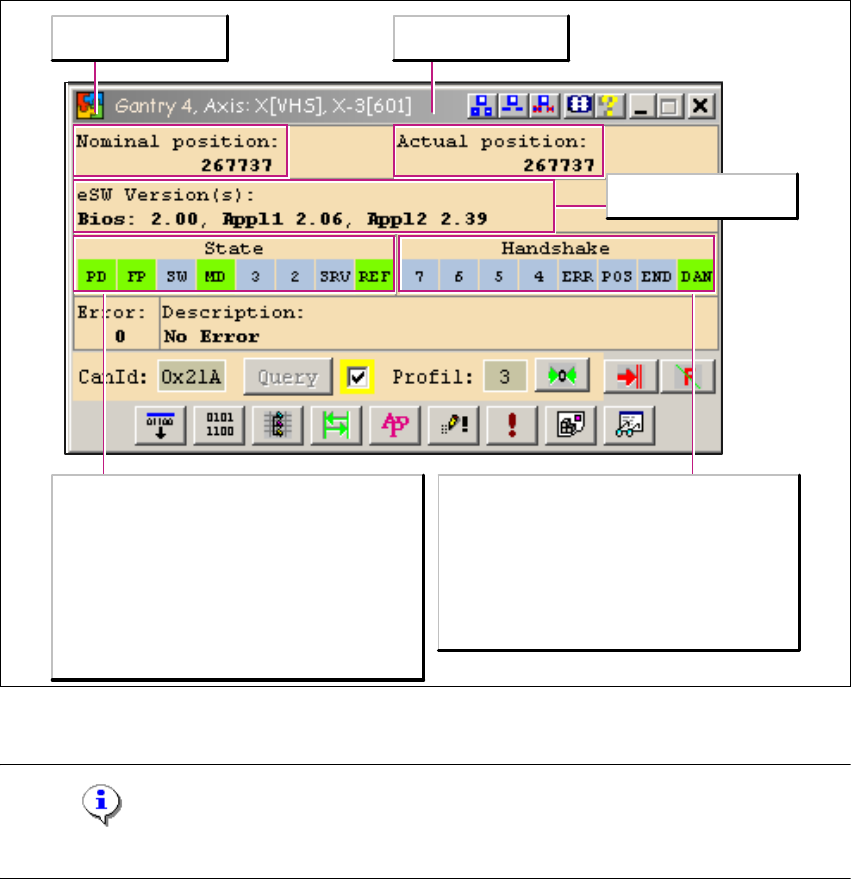

Abb. 1 - 14 X- und Y-Portalachsen verfahren
Hinweis
Die Software-Freigabe ist an der SSK erkennbar, die obere grüne LED muss leuchten. 1
1
Aktuelle Sollposition
State
PD Positionsabweichung
FP FahrProfil
SW Software-Freigabe
MD Maschinendaten geladen
SRV Servo aktiv (bei grün)
REF Referenzlauf
Buttons mit Nummern sind als Reserve
gedacht.
Aktuelle Istposition
Aktuelle AC-Firmware
Handshake
Err Fehler
POS Positionieren
END Endemeldung
DAN Data IN
Buttons mit Nummern sind als Reserve
gedacht.
