1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
80

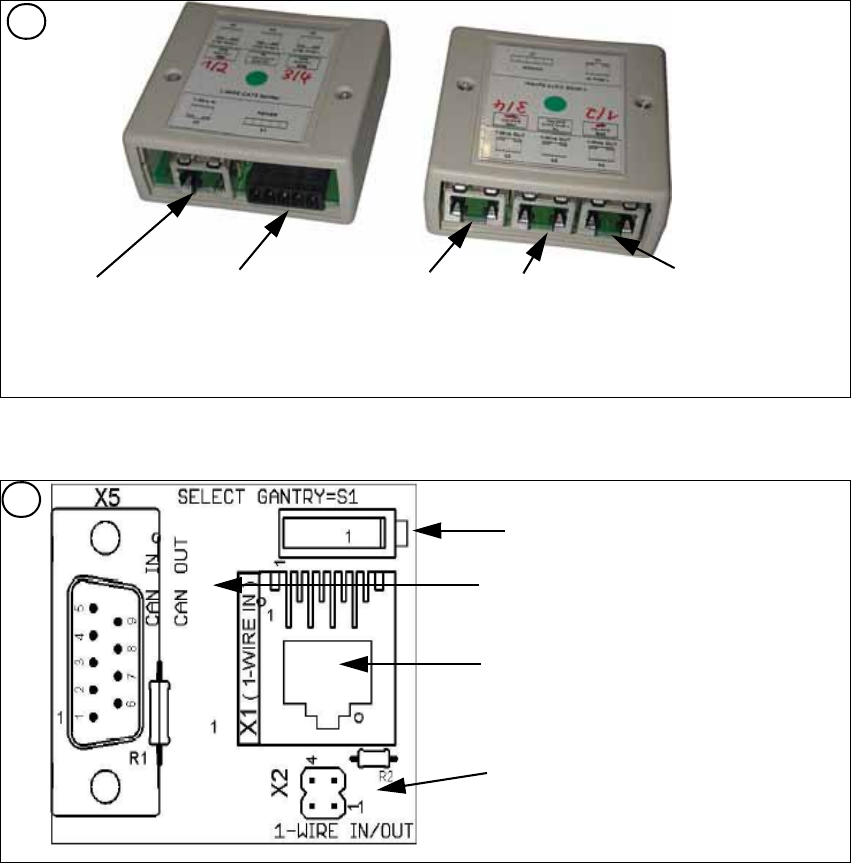

Abb. 1 - 52 1 Wire CAT5 Verteiler (03040219-01)
Abb. 1 - 53 1 Wire Portal Platine (03042214-01)
2
Eingang CAT 5 Kabel
vom RS 232 Interface
Eingang 24 V
für PPW
Ausgang
CAT5 zum
PPW HUB
Portal 3oder 4
Ausgang CAT 5
zur 1 Wire Por-
talplatine
Ausgang
CAT5 zum
PPW HUB
Portal 1oder 2
3
Schalter: Position unten Portal 1/2
Position oben portal 3/4
Diese Platine, sitzt direkt auf dem CAN
Bus-Stecker am Schleppinterface.
Anschluß CAT5 Kabel vom 1 Wire CAT5
Verteiler
X2 Verbindung zum zweiten Portal im
Bestückbereich.
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
81
Abb. 1 - 54 1 Wire HUB PPW (03041473-02)
Hinweis
Der Schalter für die Stellplatzcodierung (nur HF) wird in Zukunft entfallen. Die Codierung, an wel-
chem Stellplatz der Pipettenwechsler installiert ist, erfolgt hardwaremäßig im Stecker des jeweili-
gen Stellplatzes (X112 / X122 / X132 / X142) bei der HF und SIPLACE X. 1
(1) Eingang CAT 5 Kabel vom CAT 5
Verteiler
(2) SUB-D Stecker Option (Abwurfbehälter)
(3) Anschluss PPW 1 (4) Anschluss PPW 2
recht Seite: Anzeige (2 LED‘s) für PPW C&P6/12
Lichtschranke PPW offen/geschlossen und Ventil PPW offen/geschlossen für jede Reihe
linke Seite: Anzeige (2 LED‘s) für die Option Abwurfbehälter
Gelbe LED: Abwurfbehälter für Bauelemente angeschlossen
Grüne LED: Abwurfbehälter für Pipetten angeschlossen
4
1
2
3
4
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
82
Abb. 1 - 55 Steuerplatine PPW, nur beim 20 C&P Kopf
Abb. 1 - 56 Lage Temperatursensoren an der Kopfmontageplatte
Abb. 1 - 57 Temperatursensoren / Portalerkennung
Anzeige (2 LED‘s) für PPW C&P20 (Durch die Abdeckung unter dem PPW nicht sichtbar)
Lichtschranke PPW offen/geschlossen und Ventil PPW offen/geschlossen
(1) Temperatursensor an der LP Kamera (2) Temperatursensor / Portalerkennung
(1) Temperatursensor an der LP Kamera (2) Temperatursensor / Portalerkennung
5
Anschluss zum
1-Wire Hub PPW
1
2
6
Montageseite Bestückkopf
6
2
1
