1 Caccia Bedienungskurzanleitung CACCIA Handbuch Ausgabe 04/2007 16 1.2.2 CAN Identnummern (CAN-ID) Die CAN-IDs können im Subsystem Control Cent er einges ehen werd en. 1 → S tarten Sie das Subsystem Control Center mit d…
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
15
Tab. 1 - 2 Schaltflächen im Dialogfenster Subsystem Control Center
Get Versions
Startet die Abfrage der Versionsinformationen für alle
Subsysteme. Gefundene Subsysteme werden geöffnet.
– Grün: Mindestens ein BIOS wurde gesendet.
– Rot: Es ist keine Subsystem-Info vorhanden oder ein
Fehler aufgetreten. Alle Fehler werden in einem ge-
sonderten Fenster aufgelistet.
Bei Förderern der X-Serie werden alle Subsysteme
rot dargestellt, welche nicht gestellt sind.
Sollte sich nach der Betätigung des Buttons Get Ver-
sion die Baumstruktur nicht öffnen, so liegt der Fehler
in der Verbindung, in der Konfiguration der Maschine
oder in einer zu alten Version von Caccia (vor
14.0.75). 1
Eine weitere mögliche Fehlerquelle ist, wenn der MC
noch nicht hochgefahren ist. In diesem Fall müssen Sie
die IDs für die einzelnen Teilnehmer vergeben. Dies ge-
schieht bei Betätigung des Buttons Activate IDs auto-
matisch. 1
Get States
Meldet den Zustand aller Subsysteme,
(vorher mit Get Versions öffnen.).
Activate IDs
Vergibt eine CAN-ID für jedes Subsystem, falls der
Maschinencontroller nicht gestartet wurde.
n Download
Startet einen Mehrfach-Download zu den Subsystemen.
Die gewählten Subsysteme müssen kompatibel sein,
ansonsten erscheint eine Fehler-Meldung.
Synchronize Machine
Data
Ermöglicht dem Entwickler Maschinendaten- oder MA-
Datenbank-Downloads an die Station.
Main Axis Reference
Run
Ermöglicht dem Entwickler Mehrfach-Portalachs-
referenzläufe.
Set Software Enable Aktiviert die Software-Freigabe.
Error Trigger
Ermöglicht es auf die Fehlermeldungen des MC zu trig-
gern (bestimmte HW-Voraussetzungen notwendig). 1
Schaltfläche Beschreibung / Aktion
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
16
1.2.2 CAN Identnummern (CAN-ID)
Die CAN-IDs können im Subsystem Control Center eingesehen werden. 1
→ Starten Sie das Subsystem Control Center mit dem Button :
1

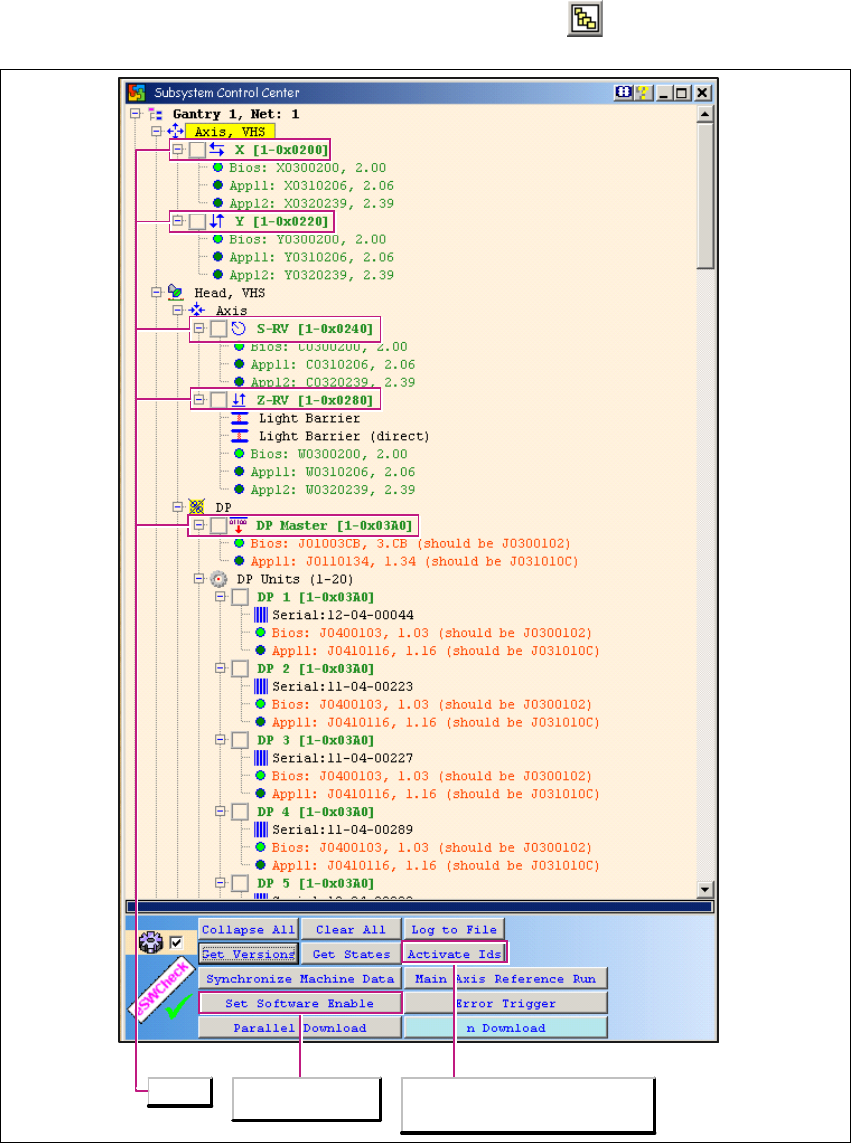

Abb. 1 - 8 Subsystem Control Center: CAN-IDs
CAN-IDs Die Softwarefreigabe
wird gesetzt.
Für jedes Subsystem wird eine CAN-ID
vergeben, falls der MC nicht gestartet
wurde.
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
17
Mit dem Start des Maschinencontrollers (MC) werden den einzelnen CAN-Subsystemen je nach
Maschinentyp spezifische CAN-Adressen, die CAN-IDs zugewiesen. Diese Adressen können für
Abfragen, Downloads oder Funktionsaufrufe genutzt werden. 1
Kann der MC nicht starten oder wird er durch eine leere Diskette blockiert, so kann Caccia eine
maschinen-typspezifische CAN-Adressierung über den Button Activate Ids übernehmen. 1
– Ist dies ausgeführt, können Sie Downloads ausführen.
– Für das Ausführen von anderen Funktionen ist die korrekte CAN ID und das CAN BUS Kom-
mando erforderlich.
– Einige weitere Funktionen benötigen zusätzlich das Software-Freigabesignal und die Betäti-
gung der Maschinen-Starttaste.
1
1.2.3 Subsystem Control Center mit (eSW) Firmwarevergleich öffnen
Hinweis
Die Voraussetzungen um die Option eSWCheck Database verwenden zu können entnehmen Sie
Abschnitt „embedded Software Check (eSW) Check DataBase“ auf Seite 12. 1
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
Die allgemeine Bedienung des Subsystem Control Center wird im Kapitel 1.2.3 „Subsystem
Control Center mit (eSW) Firmwarevergleich öffnen“ auf Seite 17 beschrieben. 1
Die Funktionen des eSW-Firmware-Vergleichs sind verfügbar wenn das Symbol eSWCheck
angezeigt wird und der Haken gesetzt ist. 1
