CACCIA Handbuch 1 Caccia Bedienungskurzanleitung Ausgabe 04/2007 45 1.6 Firmware-Download → Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center : 1 Abb. 1 - 25 Firmware-D ownload → Um eine n Firmware-Dow…
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
44
Tab. 1 - 15 Funktionsprüfung über die I/O Module
Hinweis
Sie können zur besseren Übersicht auch beide E/A-Funktionsfenster gleichzeitig öffnen. 1
1
Es gibt 3 Steuerungsarten der Ausgänge: 1
– Zustandssteuerung, z. B. Lampe 1 links/Lampe 2 rechts.
– Negativ Flanken gesteuert, z. B. Bauteilzähler.
– Inverse Steuerung, z. B. Drucklufthauptventil - wird Ventil aktiviert (Hellgelb), schaltet es
aus.
1
Die Belegung der Ein-/Ausgänge ist maschinentypspezifisch. 1
Hinweis
Wichtiger Unterschied bei HF-Versionen:
Es gibt den „HF-Ursprünglicher Maschinenständer“ und den „A-00X Maschinenständer (Eckiges
Layout)“. 1
IO States
Öffnen der E/A-Darstellung des Maindistributors mit permanenter E/
A-Aktualisierung. An Haube 1 und Haube 4 erkennen Sie, dass es
sich um die E/A-Darstellung des Subdistributors handelt. 1
Schaltfläche Beschreibung / Aktion
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
45
1.6 Firmware-Download
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
1

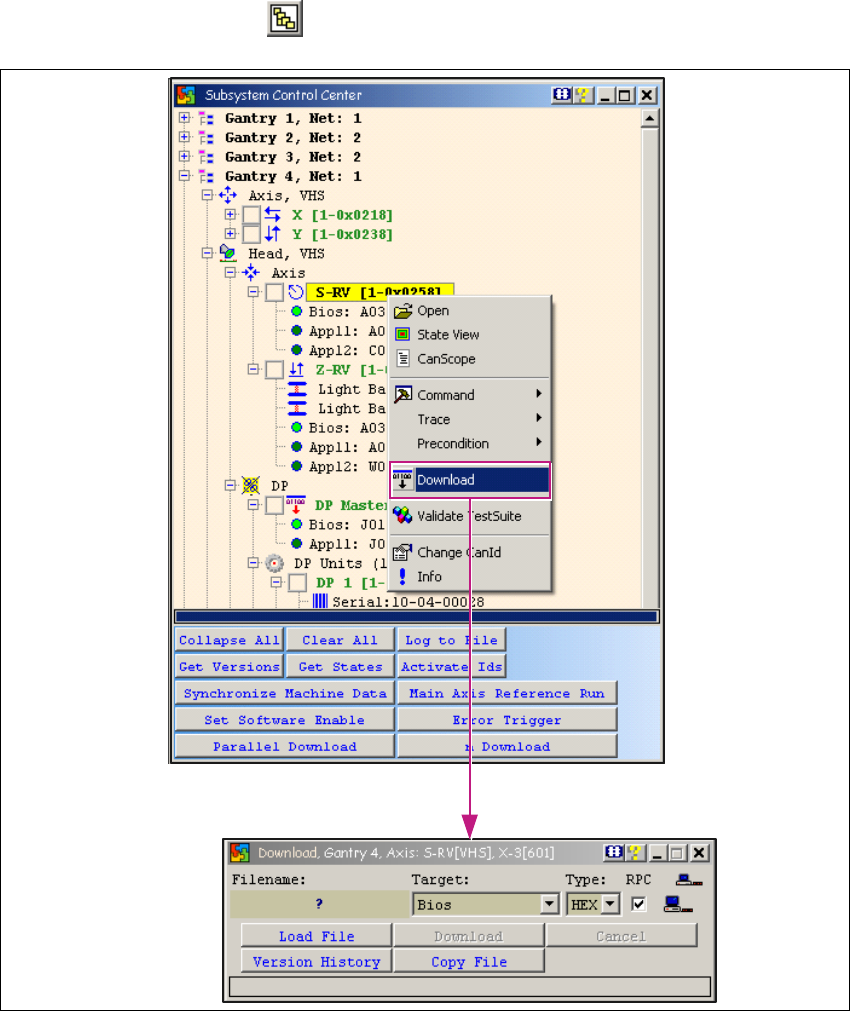

Abb. 1 - 25 Firmware-Download
→ Um einen Firmware-Download durchzuführen, klicken Sie mit der rechten Maustaste auf das
gewünschte Subsystem.
→ Es öffnet sich ein Kontextmenü. Hier wählen Sie den Menüpunkt Download.
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
46
→ Es öffnet sich das Dialogfenster Download. Hier können Sie einen Einzel-Download für das
ausgewählte Subsystem (CAN-ID) durchführen.
1.6.1 Mehrfach - Downloads
Um Mehrfach-Firmware-Downloads durchzuführen, wählen Sie im Subsystem Control Center
mehrere Subsysteme aus und klicken Sie dann auf n Download. 1
1.6.2 Auswahl der zu ladenden Firmware
Hinweis
Aktivieren Sie im Dialogfenster Change Properties - Erweiterte Subsystem-Konfiguration die
Option Allow suitable download file only. Dadurch werden bei der Auswahl der Download-
Dateien nur die möglichen Ziele (BIOS, Appl1 oder Appl2) zur Auswahl angezeigt. 1
