CACCIA Handbuch 1 Caccia Bedienungskurzanleitung Ausgabe 04/2007 61 Abb. 1 - 37 Download erfolgreich a bgeschlossen → Bei erfolgreichem Download wird das ne ben- stehende Fenster an gezeigt. Nur bei einem nicht erfo lgre…
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
60

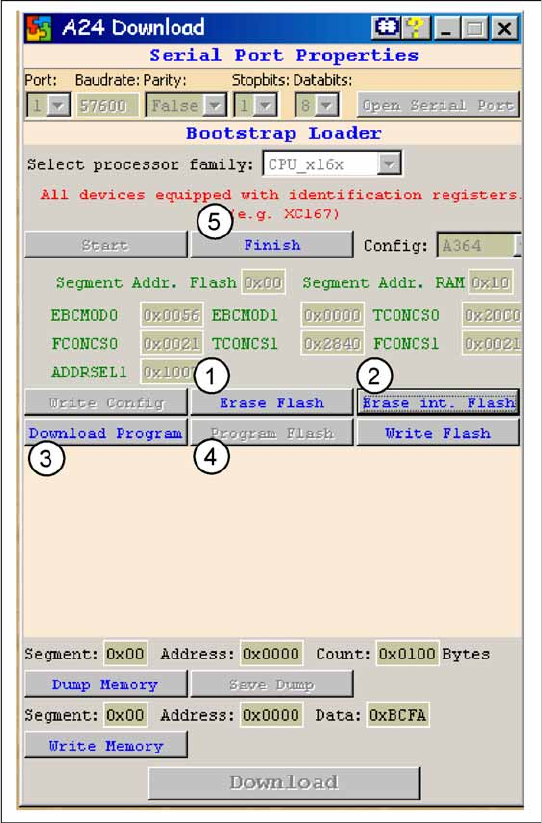

Abb. 1 - 36 Download-Sequenz
Nach der Betätigung des Buttons
Write Config
sollten die Buttons wie in nebenstehender
Abbildung zu sehen und aktiv sein.
→ Löschen Sie den Flash indem Sie die Buttons
Erase Flash
(1) (Dauer ca. 15 Sekunden) und
Erase int. Flash
(2) (Dauer ca. 2 Sekunden)
drücken.
Damit ist der Flash komplett gelöscht und das
BIOS kann nun neu aufgespielt werden.
→ Betätigen Sie den Button
Download Program
(3).
Es wird ein Explorer geöffnet, in welchem das
korrekte BIOS ausgewählt und geöffnet wer-
den kann.
→ Betätigen Sie nun den Button
Program
Flash
(4) (Dauer ca. 3 Sekunden).
→ Betätigen Sie abschließend den Button
Finish
(5).
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
61
Abb. 1 - 37 Download erfolgreich abgeschlossen
→ Bei erfolgreichem Download wird das neben-
stehende Fenster angezeigt.
Nur bei einem nicht erfolgreichen Download er-
scheint eine Fehlermeldung.
→ Stellen Sie nun den Bootstrap-Schalter auf der
Adapterkarte auf OFF zurück und betätigen Sie
den Reset-Schalter.
Die untere linke grüne LED auf der Achskarte
sollte jetzt blinken.
Damit ist der BIOS-Download abgeschlossen.
Die Applikation 1 und 2 kann jetzt über CACCIA
oder SITEST auf normalem Weg geladen werden.
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
62
1
