1 Caccia Bedienungskurzanleitung CACCIA Handbuch Ausgabe 04/2007 106 12 --> S peicherplatz im EEPROM S peicher in hex (4) Drücken Sie auf "Send". (5) Kommando wird im Netzwerkfenster angezeigt und eine Antwo…
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
105
1

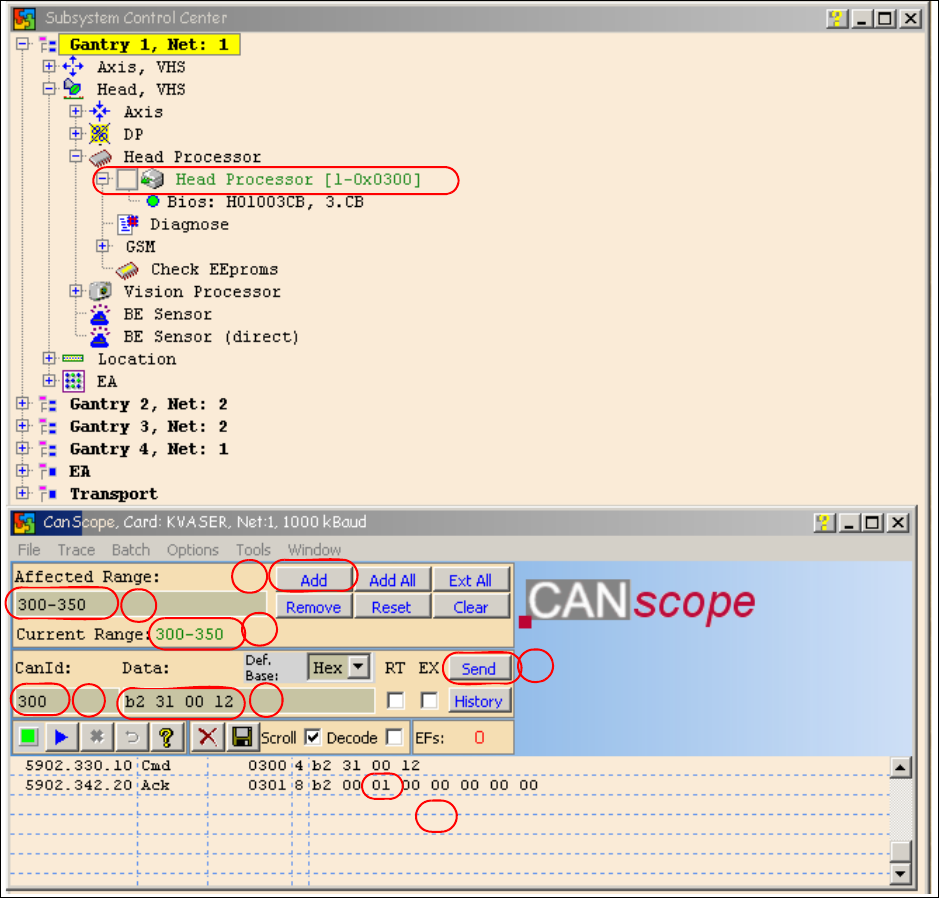

Abb. 1 - 77 Auslesen LP ID Kopfinterface
(1) Schränken Sie den Adressenbereich der CAN ID‘s ein.
- Tragen Sie unter "Affected Range" einen möglichst kleine Bereich ein. Dient nur dazu, die
Anzahl der CAN Kommandos im Netzwerkfenster zu reduzieren.
- Bestätigen mit "Add"
- Der CAN ID Bereich wird jetzt unter "Current Range" angezeigt.
(2) Tragen sie unter "Can ID" die entsprechende ID ein.
(3) Tragen sie unter "Data" das CAN Kommando ein.
Bsp. b2 31 00 12 b2 --> lesen EEPROM
31 --> lesen aus dem Kopfinterface
1a
1b
1c
2
3
4
5
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
106
12 --> Speicherplatz im EEPROM Speicher in hex
(4) Drücken Sie auf "Send".
(5) Kommando wird im Netzwerkfenster angezeigt und eine Antwort (Acknowledge) gesendet.
Ack b2 00 01 00 00 00 00 00 --> Speicherplatz 12 ist mit dem Wert 01 belegt = LP ID Kopf-
interface.
(6) Schreiben der richtigen LP ID mit dem Kommando B3 31 00 12 01
B3 --> Schreiben in das EEPROM
31 --> Kopf interface
12 --> Speicherplatz im EEPROM
01 --> LP ID für Kopfinterface
Antwort B3 00 --> Kommando OK

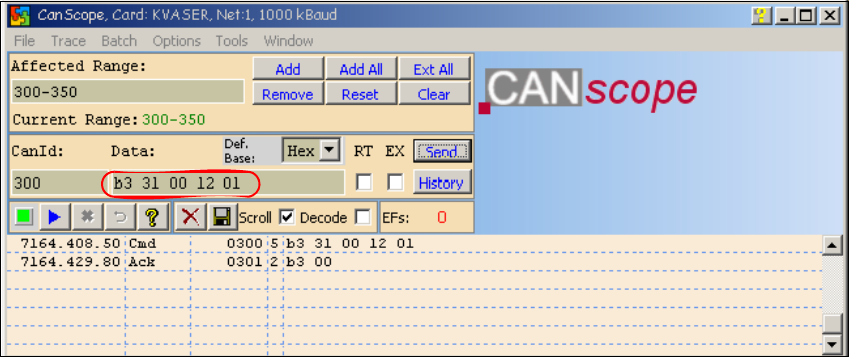

Abb. 1 - 78 CAN Kommando LP ID auf Kopf interface schreiben
(7) Kontrolle
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
107
1

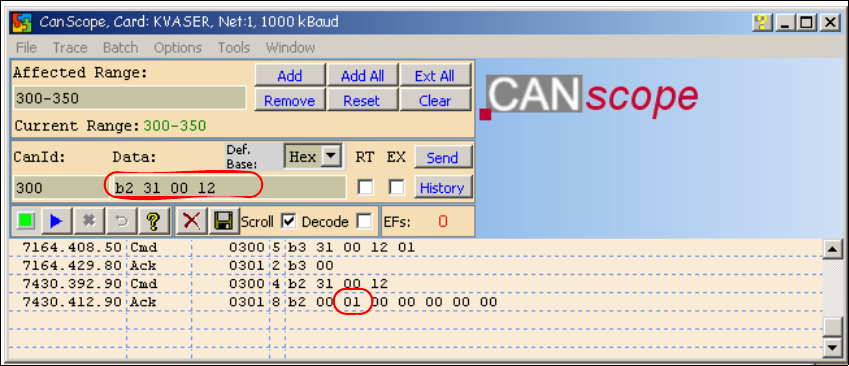

Abb. 1 - 79 Kontrolle der geschriebenen LP ID
→ Laden Sie jetzt die Applikationssoftware auf das TQM Modul.
→ Nach dem Download, sollte das TQM Modul ohne Fehlermeldung wieder hochlaufen.
1.12.3 Fehlersuche, wenn zwei LP ID‘s fehlen
Sollte es vorkommen, das zwei ID´s fehlen und dadurch die Maschine (das TQM module) nicht
hochläuft, kann mit den Standard CAN ID das TQM Module auf dem Kopfprozessor angesprochen
werden (CAN ID + 4hex) (siehe 1.12.2.2 Hinweis).
1.12.4 CAN Kommandos zum Lesen und Schreiben der LP Kennung
LP Kennung aus dem EEPROM lesen:
(Bsp. am Portal 1 CAN ID 300 am C&P20)
CAN ID: 300 Befehl: B2 31 00 12 lesen Kopfinterface
CAN ID: 301 Antwort: B2 00 01 00 00 00 00 00 LP-Kennung 01
CAN ID: 300 Befehl: B2 32 00 12 lesen Kopfadapter
CAN ID: 301 Antwort: B2 00 22 00 00 00 00 00 LP-Kennung 22
CAN ID: 300 Befehl: B2 33 00 12 lesen Zwischenverteiler
CAN ID: 301 Antwort: B2 00 30 00 00 00 00 00 LP-Kennung 30
CAN ID: 300 Befehl: B2 34 00 12 lesen Druckregelventil digital
CAN ID: 301 Antwort: B2 00 00 00 01 00 00 00 LP-Kennung 00 nicht definiert
(Speicherplatz 14= Baugruppenkennung 01ist Druckregelventil digital)
CAN ID: 300 Befehl: B2 35 00 12 lesen Vakuumsensor Haltekreis
