CACCIA Handbuch 1 Caccia Bedienungskurzanleitung Ausgabe 04/2007 105 1 Abb. 1 - 77 Auslesen LP ID Kopfinterface (1) Schränken Sie den Adressenbereich der CAN ID‘s ein. - T ragen Sie unter "Af fected Range" e in…
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
104

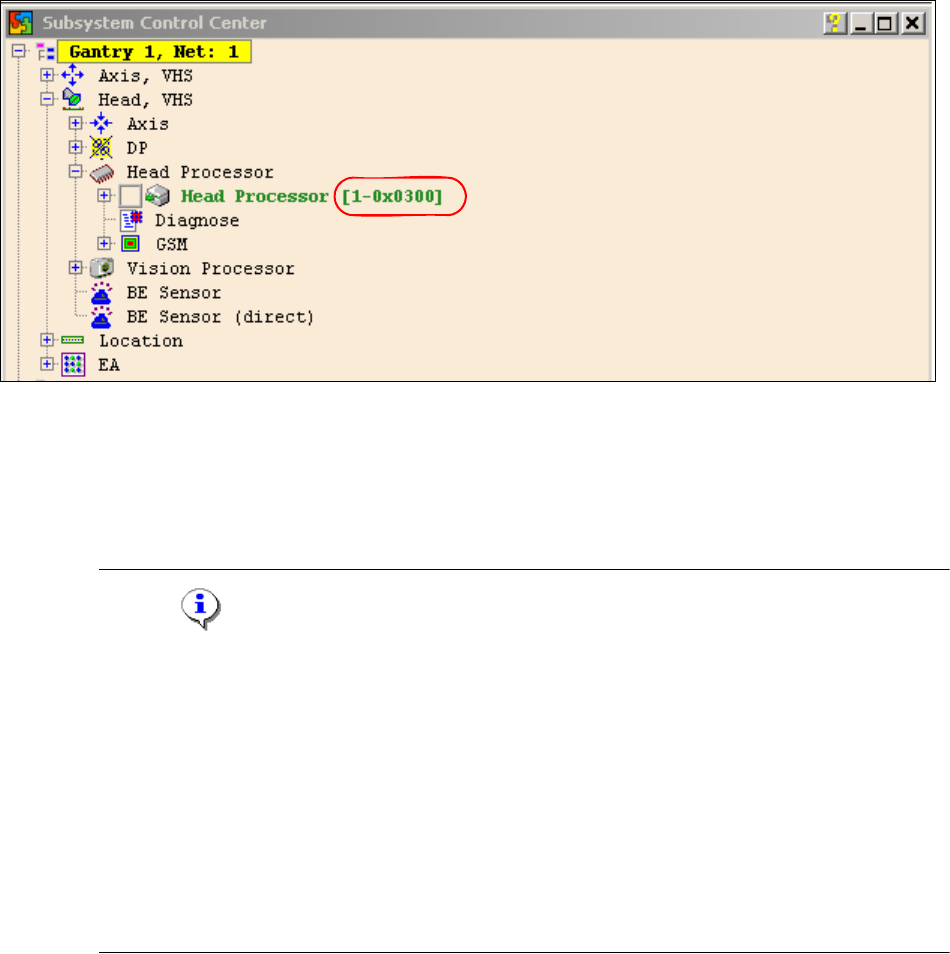

Abb. 1 - 76 Subsystem Control Center.
→ Im Fenster Subsystem Control Center suchen Sie das Subsystem (TQM Modul), auf das Sie
zugreifen wollen, um die richtige CAN ID später im Netzwerkfenster zu benutzen.
→ D.h. Für die Überprüfung des Head interface, Head adapter und Zwischenverteiler die CAN ID
300 für Portal 1 bzw. 308 für Portal2, usw. verwenden.
Hinweis
Benutzen Sie immer die ID‘s, die durch Betätigen der Button "GET VERSION oder ACTIVATE
ID‘s" im Subsystem Control Fenster angezeigt werden.
z.B. Head Processor Portal 1 --> 300
Portal 2 --> 308
Portal 3 --> 310
Portal 4 --> 318
.
Ausnahme: Meldet sich ein Subsystem nicht, kann man mit den Standard ID‘s für z.B. Head Pro-
cessor arbeiten: Portal 1 --> 304 / Portal 2 --> 30C / Portal 3 --> 314 / Portal 4 --> 31C, not-
wendig wenn zwei LP ID‘s fehlen. 1
→ Zum Schreiben der LP ID‘s mit CAN Kommandos ist es notwendig, daß auf dem TQM Modul
nur das BIOS läuft.
→ Führen Sie einen BIOS Download auf das TQM Modul durch, damit ist sichergestellt, daß nur
das BIOS läuft.
→ Öffnen Sie die Netzwerkfenster 1 für BB1 und Netzwerkfenster 2 für BB2.
→ Mit der richtigen CAN ID und den BIOS Kommandos, kann jetzt die richtige LP ID in das EE-
PROM geschrieben werden.
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
105
1
Abb. 1 - 77 Auslesen LP ID Kopfinterface
(1) Schränken Sie den Adressenbereich der CAN ID‘s ein.
- Tragen Sie unter "Affected Range" einen möglichst kleine Bereich ein. Dient nur dazu, die
Anzahl der CAN Kommandos im Netzwerkfenster zu reduzieren.
- Bestätigen mit "Add"
- Der CAN ID Bereich wird jetzt unter "Current Range" angezeigt.
(2) Tragen sie unter "Can ID" die entsprechende ID ein.
(3) Tragen sie unter "Data" das CAN Kommando ein.
Bsp. b2 31 00 12 b2 --> lesen EEPROM
31 --> lesen aus dem Kopfinterface
1a
1b
1c
2
3
4
5
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
106
12 --> Speicherplatz im EEPROM Speicher in hex
(4) Drücken Sie auf "Send".
(5) Kommando wird im Netzwerkfenster angezeigt und eine Antwort (Acknowledge) gesendet.
Ack b2 00 01 00 00 00 00 00 --> Speicherplatz 12 ist mit dem Wert 01 belegt = LP ID Kopf-
interface.
(6) Schreiben der richtigen LP ID mit dem Kommando B3 31 00 12 01
B3 --> Schreiben in das EEPROM
31 --> Kopf interface
12 --> Speicherplatz im EEPROM
01 --> LP ID für Kopfinterface
Antwort B3 00 --> Kommando OK
Abb. 1 - 78 CAN Kommando LP ID auf Kopf interface schreiben
(7) Kontrolle
