Student Guide CAN BUS Workshop

Ausgabe 06/2008 1 Betriebssicherheit

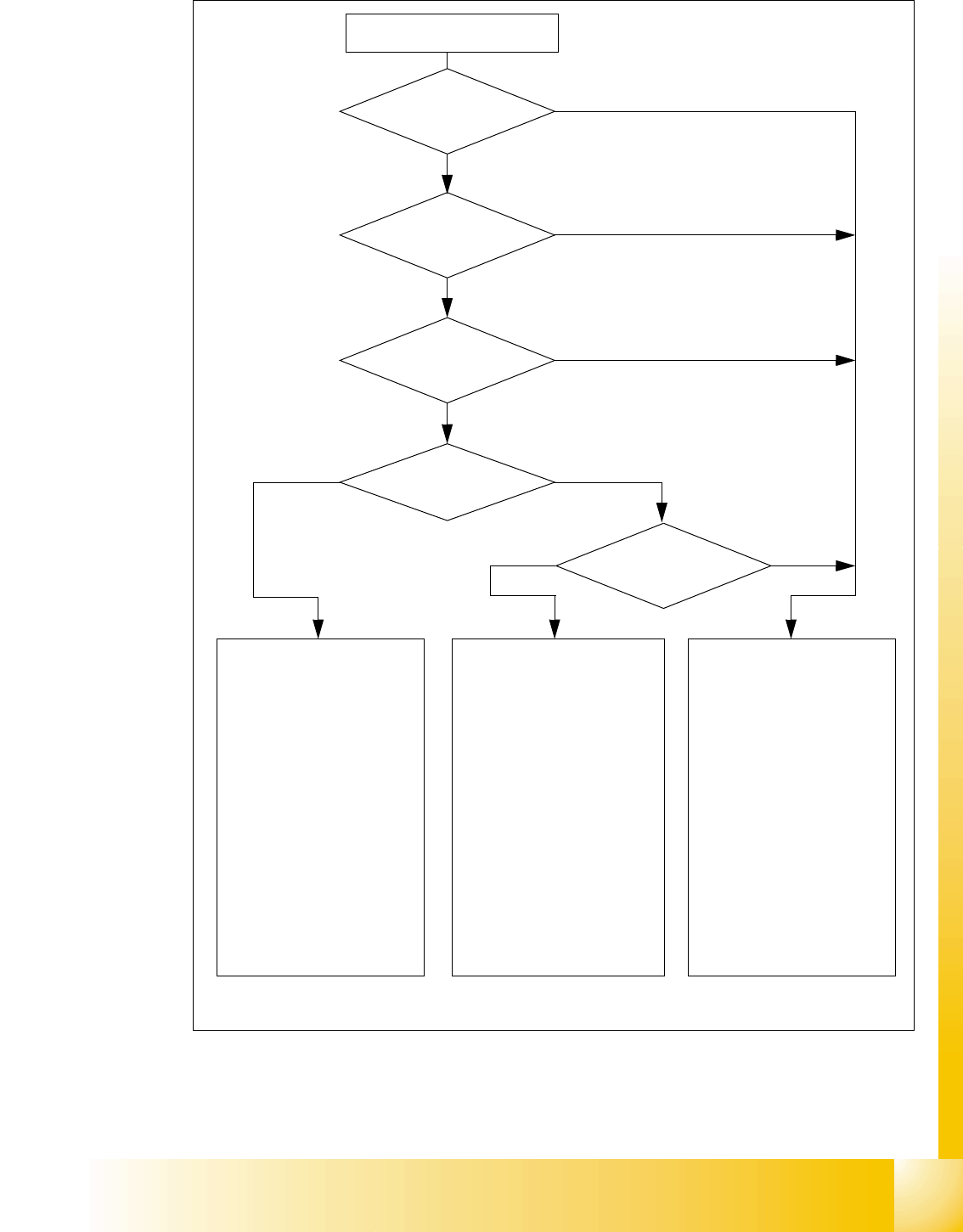

Abb. 1.4 - 4 Sicherheitsschleifen

Start-Taste gedrückt

Druckluft

min. 0,5 MPa

(5,0 bar)?

Nein

NOT-HALT-Taster

gedrückt?

Schutzhaube geöffnet?

Sicherheitsmodus

in der Bedienoberfläche

aktiviert?

Nein

Sicherheitsschleife

zum BE-Wagen unter-

brochen?

Nein

Aktiv

SSK*) Ja

Spannung

Y-Achse 250 V-

X-Achse 250 V-

Stern-Achse 145 V-

DP-Achse/D-Twin 40 V-

Z-Achse/Z-Twin 40 V-

Aktiv

LP-Transport Ja

Hubtisch Ja

LP-Klemmung Ja

Breitenverstellung Ja

Laserlichtschranke Ja

Leergurtschneideinr. Ja

BE-Wageneinzug Ja

Aktiv

SSK*) Nein

Spannung

Y-Achse 0 V

X-Achse 0 V

Stern-Achse 0 V-

DP-Achse/D-Twin 40 V-

Z-Achse/Z-Twin 40 V-

Aktiv

LP-Transport Ja

Hubtisch Nein

LP-Klemmung Nein

Breitenverstellung Ja

Laserlichtschranke Nein

Leergurtschneideinr. Nein

BE-Wageneinzug Ja

Aktiv

SSK*) Nein

Spannung

Y-Achse 0 V

X-Achse 0 V

Stern-Achse 0 V-

DP-Achse/D-Twin 40 V-

Z-Achse/Z-Twin 40 V-

Aktiv

LP-Transport Nein

Hubtisch Nein

LP-Klemmung Nein

Breitenverstellung Nein

Laserlichtschranke Nein

Leergurtschneideinr. Nein

BE-Wageneinzug Nein

*) SSK Schützsicherheits-Kombination K6

Start-Taste gedrückt.

1 - 16

Student Guide CAN BUS Workshop

1 Betriebssicherheit Ausgabe 06/2008

1.5 EGB-Richtlinien

1.5.1 Handhabung von EGB-Baugruppen

Grundsätzlich gilt, dass elektronische Baugruppen nur dann berührt werden sollten, wenn dies

wegen daran vorzunehmender Arbeiten unvermeidbar ist. Fassen Sie dabei Flachbaugruppen

auf keinen Fall so an, dass dabei Bauelemente-Pins oder Leiterbahnen berührt werden.

Bauelemente dürfen nur berührt werden,

➠ wenn man über EGB-Armband ständig geerdet ist oder

➠ wenn man EGB-Schuhe oder EGB-Schuherdungsschutzstreifen in Verbindung mit einem

EGB-Boden trägt.

Vor dem Berühren einer elektronischen Baugruppe muss der eigene Körper entladen werden.

Dies kann in einfachster Weise dadurch geschehen, dass unmittelbar vorher ein leitfähiger, geer-

deter Gegenstand berührt wird (beispielsweise metallblanke Schaltschrankteile, eine Wasserlei-

tung usw.).

Bringen Sie Baugruppen nicht mit aufladbaren und hochisolierenden Stoffen in Berührung, z.B.

Kunststoff-Folien, isolierende Tischplatten oder Bekleidungsteile aus Kunstfaser.

Legen Sie Baugruppen nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähiger EGB-

Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter).

Bringen Sie Baugruppen nicht in die Nähe von Datensichtgeräten, Monitoren oder Fernsehgerä-

ten. Halten Sie zum Bildschirm einen Mindestabstand von > 10 cm ein.

1.5.2 Messen und Ändern an EGB-Baugruppen

An den Baugruppen darf nur dann gemessen werden, wenn

– das Messgerät geerdet ist (z.B über Schutzleiter) oder

– vor dem Messen bei potentialfreiem Messgerät der Messkopf kurzzeitig entladen wird (z.B me-

tallblankes Steuerungsgehäuse berühren).

1.5.3 Versenden von EGB-Baugruppen

➠ Bewahren Sie Baugruppen und Bauelemente grundsätzlich in leitfähiger Verpackung (z.B. me-

tallisierten Kunststoffschachteln oder Metallbüchsen) auf bzw. versenden Sie diese auch in

leitfähiger Verpackung.

Sind Verpackungen nicht leitend, müssen Sie die Baugruppen vor dem Verpacken leitend um-

hüllen. Verwenden Sie dazu beispielsweise leitfähigen Schaumgummi, EGB-Beutel, Haus-

halts-Alufolie oder Papier - unter keinen Umständen aber Kunststofftüten oder -folien). 1

Achten Sie bei Baugruppen mit eingebauten Batterien darauf, dass die leitfähige Verpackung die

Batterieanschlüsse nicht berührt oder kurz schließt und decken Sie gegebenenfalls Anschlüsse

zuvor mit Isolierband oder Isoliermaterial ab.

1 - 17

Student Guide CAN BUS Workshop

Ausgabe 06/2008 1 Betriebssicherheit

Bemerkungen:
