1 Caccia Bedienungskurzanleitung CACCIA Handbuch Ausgabe 04/2007 52 T ab. 1 - 20 Firmwareversionen (eSW ) einzelner Achsen mit Achscontroller A363 DP Tw i n 03.02.00 03.FB.69 03.02.23 Frei 03.02.00 03.FB.69 03.02.23 Achs…
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
51
Tab. 1 - 18 BIOs und ApplikationsFirmware (eSW) unterschiedlicher HW-komponenten (Beispiel)
1
Bestückköpfe und Visionsteuerung
1
Tab. 1 - 19 BIOs & Applikation für Bestückköpfe und Visionsteuerung
1
Achscontroller
1
MTC 2 0.2.02.00 0.2.02.01 11
Systemname
BIOS-Version
Systembootdaten
Applikation 1
System Firmware
Bemerkung / Neuerung
C&P 6/12-Köpfe (16
Bit)
0.1.01.0C 0.6.01.09 16 Bit Kopfprozessor
C&P20-Köpfe 0.1.01.02 0.1.01.0E neuer Bestückkopf
Twin-Kopf, beide
Segmente (16 Bit)
0.1.03.25
0.1.02.02 1 gemeinsamer Kopfprozes-
sor 1
Vision-Board für
LP-C&P-BE-Kame-
ra
0.5.03.04 0.5.02.06
Vision-Board für
IC-FC-Kamera
0.5.03.04 0.5.02.06
Twin-Kopf Beleuchtungs-
steuerung
Achstyp
BIOS-Version
Systembootdaten
Applikation 1
Firmware für Achs-
Hauptplatine
Applikation 2
Firmware für VC3-
Controller
Portal
X 03.02.00 03.FB.69 03.02.23
Y 03.02.00 03.FB.69 03.02.23
C&P20 1
Stern 03.02.00 03.FB.69 03.02.23
Z
C&P
03.02.00 03.FB.69 03.02.23
DP
C&P
---
C&P 6/12
Stern 03.02.00 03.FB.69 03.02.23
Z
C&P
03.02.00 03.FB.69 03.02.23
DP
C&P
03.02.00 03.FB.69 03.02.23
Twin
Z
Twin
03.02.00 03.FB.69 03.02.23
Systemname
BIOS-Version
Systembootdaten
Applikation 1
System Firmware
Bemerkung / Neuerung
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
52
Tab. 1 - 20 Firmwareversionen (eSW) einzelner Achsen mit Achscontroller A363
DP
Twin
03.02.00 03.FB.69 03.02.23
Frei 03.02.00 03.FB.69 03.02.23
Achstyp
BIOS-Version
Systembootdaten
Applikation 1
Firmware für Achs-
Hauptplatine
Applikation 2
Firmware für VC3-
Controller
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
53
1.6.5 Twin-Kopf Firmware-Download
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
1

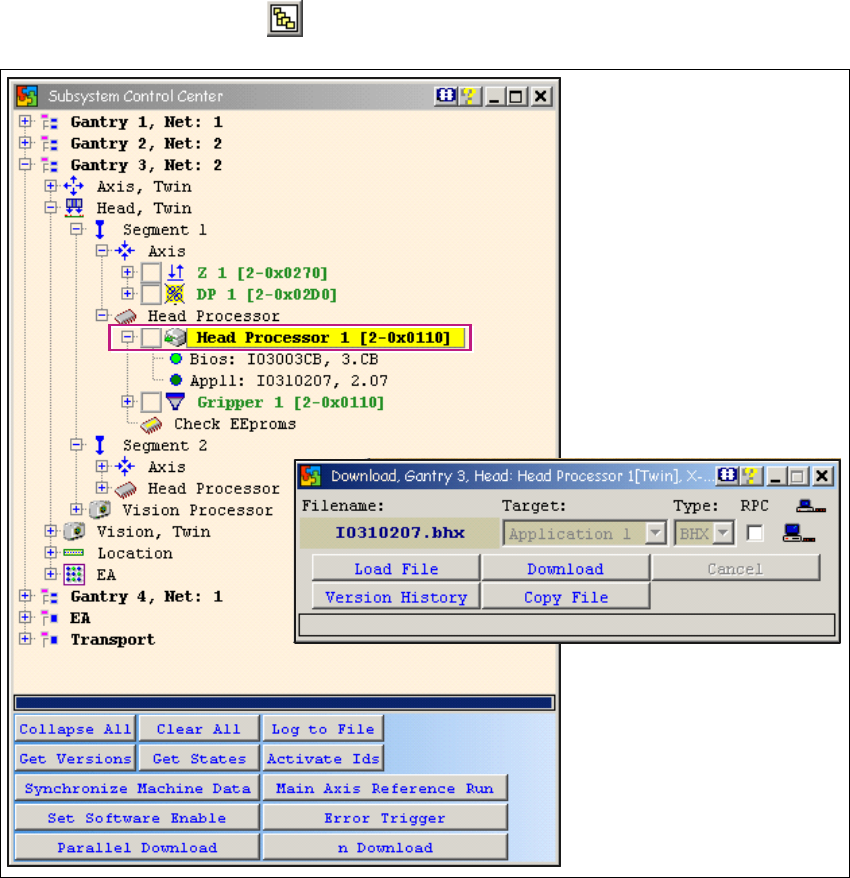

Abb. 1 - 28 Twin-Kopf Firmware-Download Kopfprozessor
Bei Maschinen der X-oder der HF-Serie:
Achten Sie darauf, ob die ausgewählte Maschine mit einem Twin Kopf, mit einem oder mit zwei
TQM-Modul-Prozessoren arbeitet. Wählen Sie immer nur ein Segment für den Download. Das gilt
auch, wenn Sie mit SITEST arbeiten. 1
Beim Firmware (eSW) Download wird nur ein Segment ausgewählt (1 oder 2) und dann der Down-
load wie gewohnt ausgeführt. 1
Falls dennoch beide Segmente ausgewählt wurden, kann der Download mit einer Firmware nicht
ausgeführt werden, da die 2. Adresse nicht ansprechbar ist. 1
1
