CAN Bus mit Abschlusswiderständen an der D4 im Detail 1
An den D-Serien Maschinen werden zwei unterschiedliche CAN Busse mit unterschiedlicher
Übertragungsrate eingesetzt. Der Maschinen CAN BUS arbeitet mit einer Übertragungsrate von
1 Mbit/s und der CAN BUS für die BE-Tische und Schneidgeräte mit 500 kbit/s. Die Reduzierung
der Übertragungsrate erfolgt auf dem CAN Interface, dieses ist auf dem E/A Modul installiert.

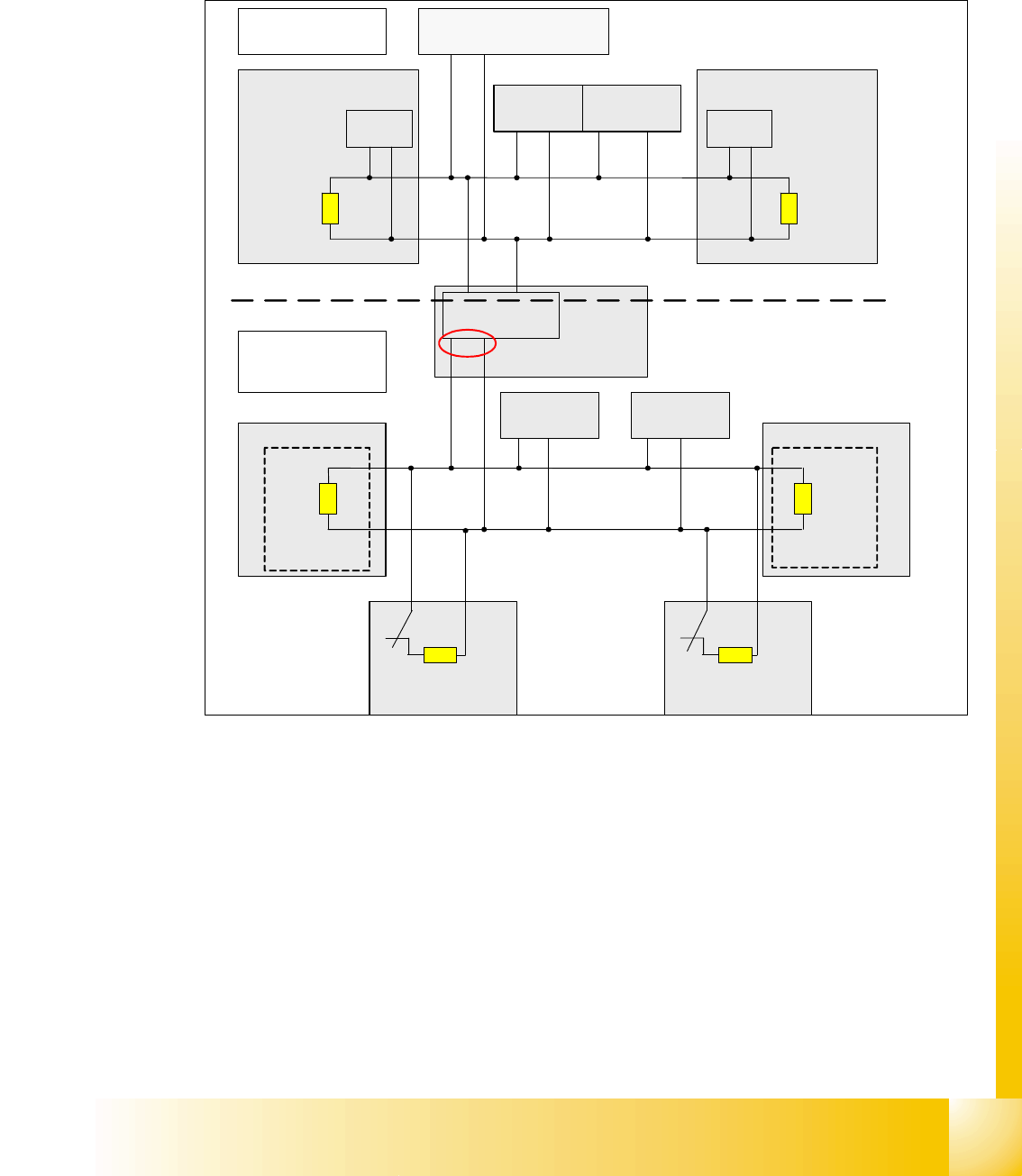

Abb. 1.10 - 61 CAN Bus im detail, hier Bestückbereich 1 an einer D4 Maschine
Bemerkung zur Messung der Abschlußwiderstände:
Die Messung von Widerständen erfolgt grundsätzlich bei ausgeschalteter Maschine!
In the Abb. 1.10 - 61 sind vier Abschlußwiderstände für den CAN BUS BE-Tische und Schneidg-
eräte, wenn die Maschine ausgeschaltet und die BE-Tische angeschlossen sind. Wird die
Maschine eingeschaltet, öffnen die Relaiskontakte K 1 und der CAN BUS arbeitet normal mit zwei
120 Ohm Abschlußwiderständen. Wird jetzt ein BE-Tisch abgesteckt oder ausgewechselt, kann
der CAN Bus normal weiter arbeiten, da der Relaiskontakt K1 des jeweiligen Stellplatzes geschlo-
ssen wird und der Abschlußwiderstand wieder vorhanden ist.
Die Messung der Abschlußwiderstände bei ausgeschalteter Maschine ergibt für den Maschinen
CAN BUS 60 Ohm und für den CAN BUS der BE-Tische und Schneidgeräte am Messpunkt (1)
30 Ohm.
