1 Caccia Bedienungskurzanleitung CACCIA Handbuch Ausgabe 04/2007 62 1 Bemerkunge n:
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
61

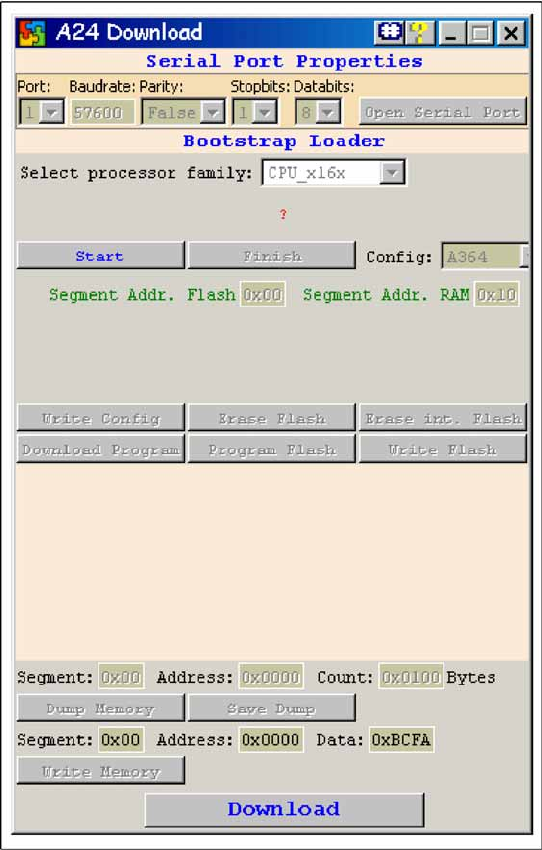

Abb. 1 - 37 Download erfolgreich abgeschlossen
→ Bei erfolgreichem Download wird das neben-
stehende Fenster angezeigt.
Nur bei einem nicht erfolgreichen Download er-
scheint eine Fehlermeldung.
→ Stellen Sie nun den Bootstrap-Schalter auf der
Adapterkarte auf OFF zurück und betätigen Sie
den Reset-Schalter.
Die untere linke grüne LED auf der Achskarte
sollte jetzt blinken.
Damit ist der BIOS-Download abgeschlossen.
Die Applikation 1 und 2 kann jetzt über CACCIA
oder SITEST auf normalem Weg geladen werden.
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
62
1
Bemerkungen:
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
63
1.7 CAN SCOPE für Netz 1 / Netz 2 am Förderermenü
1.7.1 Förderer der X-Serie
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
1
Abb. 1 - 38 CAN SCOPE für Netz 1 / Netz 2 - Förderer der X-Serie
→ Aktivieren Sie in Abhängigkeit der Optionen der Maschine, die Funktion Enable Tape Cutter.
Hinweis
Haben Sie die Funktion Enable Tape Cutter aktiviert, müssen für den Dauerlauf eines För-
derers der X-Serei folgende Voraussetzungen erfüllt sein:
- SW-Freigabe muss erfolgt sein
- Steuerung ein
- Sicherheitskreis muss geschlossen sein 1
