CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
9
→ Der Button Maschine Auswählen öffnet das Dialogfenster Select Machine:
1
Abb. 1 - 5 Dialogfenster Select Maschine
Hier können Sie die von Ihnen benötigte Maschine auswählen. 1
1
Mit dem Button Select Machine (Maschine auswählen)
wird das Dialogfenster Select Machine geöffnet.
Variant (Portaltypen):
HF-Serie:
-CFK02
-CFK04
X-Serie:
-CFK04
-CFK06
Axis Control:
- VC3 mit A363
-A364
PCB Camera:
- MC (Multi Color), Option
- SSt34 (Camer light) für X- und D-Serie
- UP (Unterportal-Kamera), MC für HF-Serie
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
10
Maschinen-Bezeichnungen:
1
1
Bestückkopf-Bezeichnungen:
1
1
Sonstiges:
1
1
F5HM
1 Portalmaschine mit DLM2 C&P6- oder DLM2 C&P12-
Köpfen und IC-Kopf
X-2
2 Portalmaschine mit allen 4 Kopftypen an allen Portalen
möglich
X-3
3 Portalmaschine mit C&P Köpfen an P1/P4 und C&P6/
12/20 oder Twin an P3
X-4
4 Portalmaschine mit C&P Köpfen an allen Portalen -
gleiche Typen im Bearbeitungsbereich
HF HF-Serie
HF3 HF-Serie
HS50(VC2)
HS60(VC2)
HS- Maschinen im aktuellen Serienstand
D1 D-Serie
D1+ D-Serie
D2 D-Serie
D3 D-Serie
D4 D-Serie
S27HM
2 Portalmaschine mit DLM2 C&P6- und/oder DLM2
C&P12-Köpfen
DLM2 RV 6 C&P 6 Bestückkopf während der Entwicklungsphase
DLM2 RV 12 C&P 12 Bestückkopf während der Entwicklungsphase
DLM2 16Bit RV
6
C&P 6 Bestückkopf Serienstand mit 16 Bit CAN-Prozessor auf Kopf-
interface
DLM2 16Bit RV
12
C&P 12 Bestückkopf Serienstand mit 16 Bit CAN-Prozessor auf
Kopfinterface
VHS Kopf C&P 20 Bestückkopf
Component ta-
ble
BE-Tisch für S-Förderer
X-Table BE-Tisch für X-Förderer
MTC2 MTC 2 für den Stellplatz 2 der X3 und an der X2 auch an Stellplatz 4
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
11
1.1.4 Change properties - Erweiterte Subsystem-Konfiguration
→ Öffnen Sie das Dialogfenster Erweiterte Subsystem-Konfiguration mit dem Button :
1

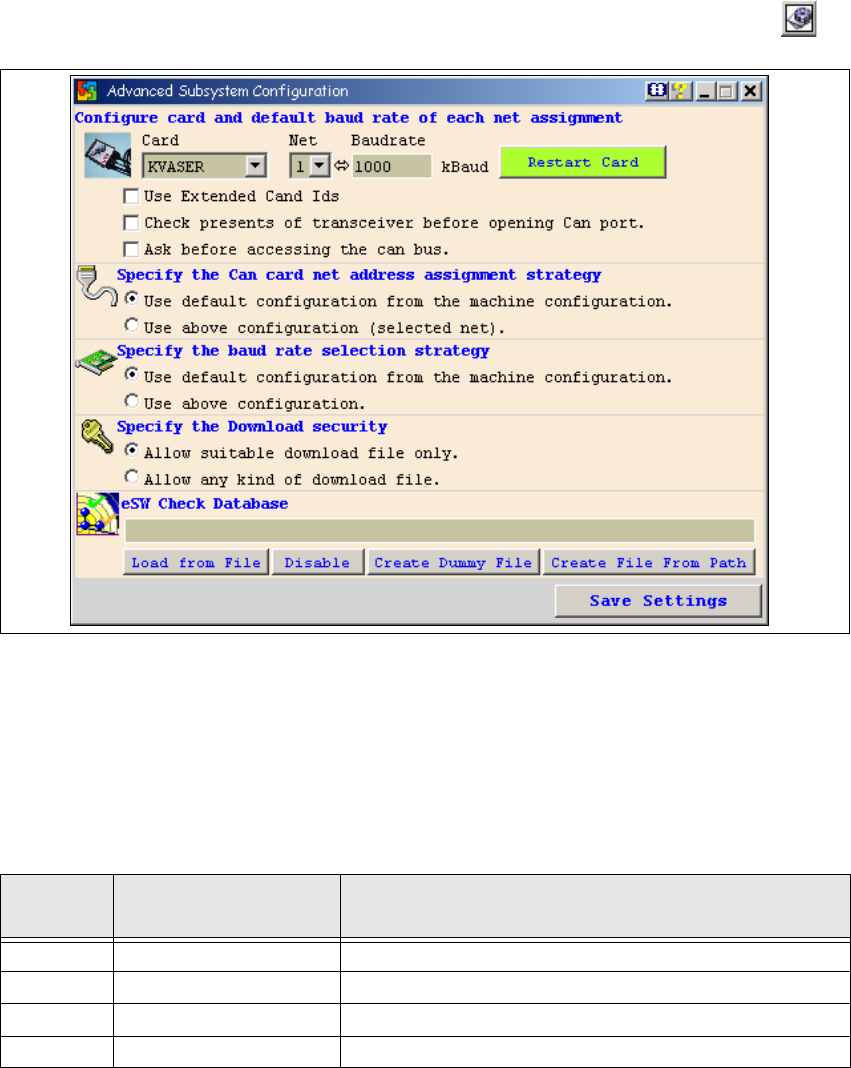

Abb. 1 - 6 Dialogfenster Erweiterte Subsystem-Konfiguration
CAN-Karten-Konfiguration und Standard-Baudraten-Einstellung: 1
–CAN-Karte:
Auswahl der CAN-Karte, die auf dem jeweiligen System installiert ist. 1
– Netz, Baud:
1
1
– Neustart CAN-Karte
Die ausgewählte CAN-Karte wird neu gestartet. 1
Netz
Baud
1 Kbaud = 1 Kbit/s
Maschine(n)
1, 2 1000 Kbaud für X2/X3/X4 und HF/HF3 Maschinen.
1 500 Kbaud für HS 50/ HS 60 Maschinen
2 125 Kbaud für HS 50/ HS 60 Maschinen
1 1000 Kbaud S27HM
