1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
100
→ Betätigen Sie den Button "Get Versions"
Es werden alle erreichbaren Subsysteme mit den Firmwareversionen und ihrer CAN ID ange-
zeigt.
→ Wählen Sie den Head processor für das entsprechende Portal z. B. Portal 1
→ Öffnen Sie das GSM Verzeichnis

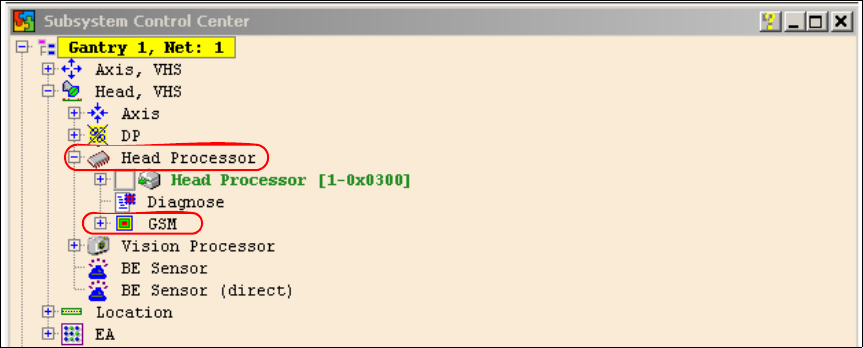

Abb. 1 - 68 Subsystem Control Center
→ Doppelklick auf "Gripper" und der folgende Dialog öffnet sich:
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
101
Abb. 1 - 69 Dialog Head processor Gripper
→ Wählen Sie die zu überprüfende LP aus und betätigen den Button "Get EEPROM"
Abb. 1 - 70 Head interface LP Kennungs ID 01
→ Die ID erscheint in der Speicherzelle 12, die ID 01 für das Head interface C500.
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
102
Abb. 1 - 71 LP Kennung Kopfadapter "22" für den C&P20 Kopf
Abb. 1 - 72 Kopf C&P 20 LP Kennungs ID 30.
Abb. 1 - 73 Kopf C&P 20 LP Kennung ID 31 Vakuumsensor Haltekreis
